INKBIRD IHC-200 Handbuch
Wichtige Hinweise
- Um schnell zu einer bestimmten Kapitelseite zu springen, klicken Sie auf den entsprechenden Text auf der Inhaltsseite.
- Sie können auch das Miniaturbild oder die Dokumentengliederung oben links verwenden, um schnell eine bestimmte Seite zu finden.
Sicherheitshinweise
- Bitte lesen Sie die Spezifikationen sorgfältig durch, bevor Sie das Produkt verwenden.
- Berühren Sie die Anschlüsse nicht, solange Strom angelegt ist. Dies könnte zu einem elektrischen Schlag führen.
- Lassen Sie keine Metallteile, Drahtabschnitte oder feine Metallspäne oder Feilspäne von der Installation in das Produkt gelangen. Dies kann zu elektrischem Schlag, Brand oder Fehlfunktion führen.
- Halten Sie das Produkt von Wärmequellen wie Feuer, brennbaren oder explosiven Gasen usw. fern. Dies kann zur Erzeugung übermäßiger Hitze, Zündung und Explosion führen.
- Zerlegen, modifizieren oder reparieren Sie das Produkt niemals und berühren Sie keine internen Teile. Dies kann zu elektrischem Schlag, Brand oder Fehlfunktion führen.
- Wenn die Ausgangsrelais über ihre Lebensdauer hinaus verwendet werden, kann es gelegentlich zu Kontaktverschmelzungen oder -verbrennungen kommen. Berücksichtigen Sie immer die Anwendungsbedingungen und verwenden Sie die Ausgangsrelais innerhalb ihrer Nennlast und elektrischen Lebensdauer. Tauchen Sie das Produkt nicht in Wasser/Meerwasser.
Einleitung

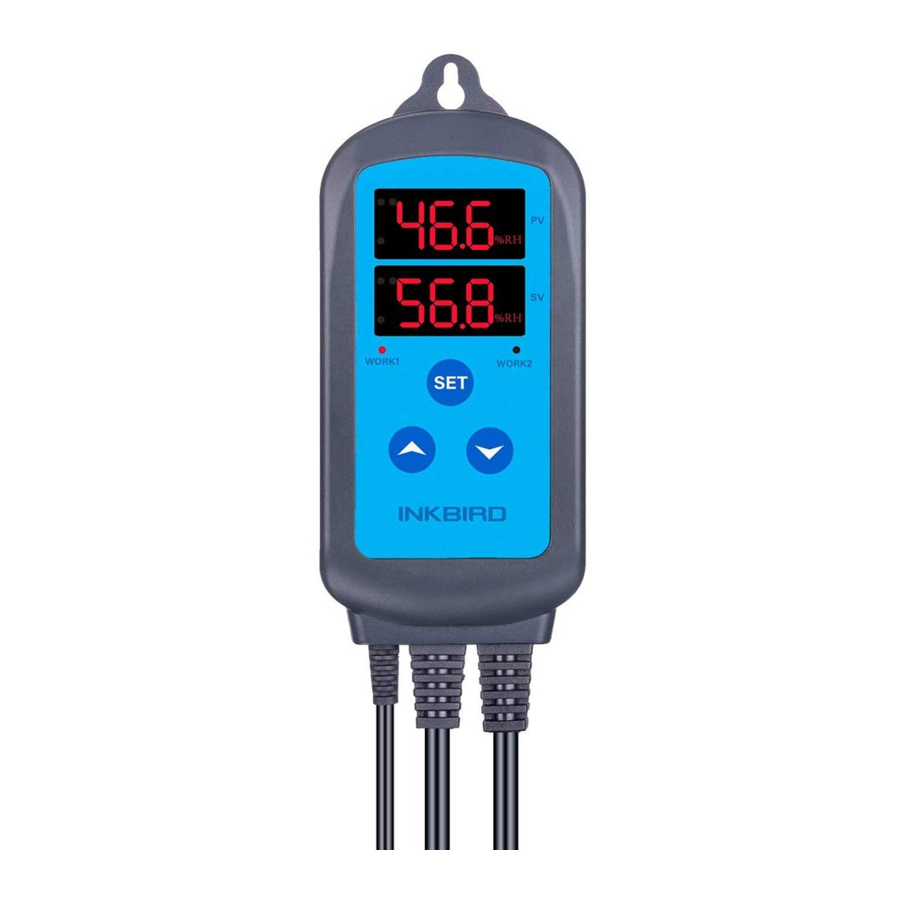

Was ist der IHC-200?
Der IHC-200 ist ein benutzerfreundlicher, sicherer und zuverlässiger Feuchtigkeitsregler mit zwei Relaisausgängen. Sein Plug-and-Play-Design und die zwei LED-Bildschirme ermöglichen eine benutzerfreundlichere Bedienung. Der IHC-200 kann jeden Luftbefeuchter, Luftentfeuchter oder Ventilator mit 100-265 Volt steuern.
Hauptmerkmale
- Automatisches Umschalten zwischen Befeuchtungs- und Entfeuchtungsmodus;
- Regulierung der Luftfeuchtigkeit durch Sollwert und Differenzwert;
- Kalibrierung des Feuchtigkeitswertes;
- Verzögerungsschutz für den Steuerausgang;
- Abfrage der aktuellen Luftfeuchtigkeit;
- Alarm bei Überschreitung des oberen/unteren Feuchtigkeits-Sollwertes;
- Alarm bei Sensorfehler oder Überschreitung des Feuchtigkeitsgrenzwertes;
Spezifikationen
Geräteübersicht und Funktionen
PV: Prozesswert.
- Im Betriebsmodus: Anzeige der aktuellen Luftfeuchtigkeit;
- Im Einstellmodus: Anzeige des Menücodes;
- Beim gleichzeitigen Drücken der Abwärts- und Aufwärtstasten wird die aktuelle Luftfeuchtigkeit angezeigt.
SV: Sollwert.
- Im Betriebsmodus: Anzeige des Sollwerts der Luftfeuchtigkeit;
- Im Einstellmodus: Anzeige des Sollwerts
Anzeigeleuchte für Befeuchtung:
- An: Befeuchtung läuft;
- Aus: Befeuchtung gestoppt.
- Anzeigeleuchte für Entfeuchtung:
- An: Entfeuchtung läuft;
- Aus: Entfeuchtung gestoppt;
- Blinkt: Entfeuchtungsverzögerung
SET-Taste:
- Drücken Sie die SET-Taste für 3 Sekunden, um das Menü für die Funktionseinstellungen aufzurufen. Während des Einstellungsvorgangs drücken Sie die SET-Taste für 3 Sekunden, um die Einstellungen zu verlassen und die Änderungen zu speichern.
DECREASE-Taste:
- Im Betriebsmodus: Drücken Sie die DECREASE-Taste, um den DD-Wert abzufragen; Im Einstellmodus: Drücken Sie die DECREASE-Taste, um den Wert zu verringern.
INCREASE-Taste:
- Im Betriebsmodus: Drücken Sie die INCREASE-Taste, um den HD-Wert abzufragen; Im Einstellmodus: Drücken Sie die INCREASE-Taste, um den Wert zu erhöhen.
Anschluss für Befeuchtungsgerät: Befeuchtungsausgang
Anschluss für Entfeuchtungsgerät: Entfeuchtungsausgang
Grundlegende Bedienung
Ein-/Ausschalten
Wenn der Controller normal arbeitet, halten Sie die "SET"
Taste für 3 Sekunden gleichzeitig gedrückt, um den Ausschaltzustand zu erreichen; alle Anzeigen und Ausgänge werden ausgeschaltet. Im ausgeschalteten Zustand halten Sie die "SET" Taste für 1 Sekunde gleichzeitig gedrückt, um in den normalen Messzustand zu gelangen.
Differenzwert abfragen
Wenn der Controller normal arbeitet, drücken Sie kurz die "
"-Taste einmal, dann wird die Befeuchtungsdifferenz (HD) angezeigt; Drücken Sie kurz die "
"-Taste einmal, dann wird die Entfeuchtungsdifferenz (DD) angezeigt. Zwei Sekunden später kehrt die Feuchtigkeitsanzeige in den normalen Anzeigemodus zurück.
Messfeuchtigkeit abfragen
Drücken Sie die "" und ""-Taste gleichzeitig, um den aktuellen Feuchtigkeitswert auf dem PV-Bildschirm anzuzeigen. Lassen Sie die Taste für 2 Sekunden los, um zum normalen Anzeigemodus zurückzukehren.
Parameter einstellen
Wenn der Controller normal arbeitet, halten Sie die "SET"-Taste gedrückt, um die Parameter einzustellen. Der PV-Bildschirm zeigt den ersten Menücode "HS" an und der SV-Bildschirm zeigt den Sollwert an.
Drücken Sie die "SET"-Taste, um im Menü nach unten zu blättern, dann wird der Code angezeigt. Drücken Sie dieTaste, um die aktuellen Parameterwerte zu ändern.
Nach Abschluss der Einstellungen halten Sie die "SET"-Taste in jedem Zustand 3 Sekunden lang gedrückt, um den Parametereinstellwert zu speichern und zum normalen Feuchtigkeitsanzeigemodus zurückzukehren. Wenn während der Einstellung 10 Sekunden lang keine Bedienung erfolgt, verlässt das System das Menü automatisch und kehrt in den normalen Feuchtigkeitsanzeigemodus zurück, ohne die Parameteränderungen zu speichern.
Einrichtungs-Flussdiagramm
Einstellungen
Feuchtigkeitsregelbereich Einstellung (HS, HD, DD)
Wenn der Regler normal arbeitet, zeigt die LED den aktuell gemessenen Feuchtigkeitswert an und startet dann automatisch die Erkennung und Übersetzung des Befeuchtens und Entfeuchtens.
Wenn die gemessene Feuchtigkeit PV
HS (Feuchtigkeitssollwert) + DD (Entfeuchtungsdifferenzwert), tritt sie in den Zustand der Entfeuchtung ein, die Entfeuchtungsanzeigelampe leuchtet auf, das Entfeuchtungsrelais arbeitet. Wenn die Entfeuchtungsanzeigeleuchte flackert, befindet sich das Entfeuchtungsgerät im Zustand des Verzögerungsschutzes. Wenn die gemessene Feuchtigkeit PVHS (Feuchtigkeitssollwert), erlischt die Entfeuchtungsanzeigelampe und das Entfeuchtungsrelais stoppt den Betrieb.
Wenn die gemessene Feuchtigkeit PVHS (Feuchtigkeitssollwert) - HD (Befeuchtungsdifferenzwert), tritt sie in den Zustand der Befeuchtung ein, die Befeuchtungsanzeigelampe leuchtet auf, das Befeuchtungsrelais arbeitet; Wenn die gemessene Feuchtigkeit PVHS (Feuchtigkeitssollwert), erlischt die Befeuchtungsanzeigelampe, das Befeuchtungsrelais stoppt den Betrieb.
Alarm Hoch-/Niedriggrenzwert Einstellung (AH, AL)
Wenn PV (der gemessene Feuchtigkeitswert)
AH (Feuchtigkeits-Alarmsollwert hoch) oder PV (der gemessene Feuchtigkeitswert)AL (Feuchtigkeits-Alarmsollwert niedrig) ist, gibt der Alarm einen Piepton aus, der aktuelle Wert und AH/AL werden auf dem PV-Bildschirm angezeigt. Drücken einer beliebigen Taste stoppt den Alarmton, aber der Alarmstatus ändert sich erst, wenn der gemessene Feuchtigkeitswert wieder im eingestellten Bereich liegt.
Kompressorverzögerung (PT)
Wenn der Regler im Entfeuchtungsmodus ist, startet er die Entfeuchtung nicht, sondern wartet eine Verzögerungszeit ab, wenn PV (der gemessene Feuchtigkeitswert) HS (Feuchtigkeitssollwert) +DD (Entfeuchtungsdifferenzwert) ist.
Wenn das Zeitintervall zwischen zwei Entfeuchtungsvorgängen (oder die Zeit vom Einschalten bis zur Entfeuchtung) länger ist als die voreingestellte Verzögerung, startet das Gerät die Entfeuchtung sofort; wenn das Zeitintervall zwischen zwei Entfeuchtungsvorgängen (oder die Zeit vom Einschalten bis zur Entfeuchtung) kürzer ist als die voreingestellte Verzögerung, startet das Gerät die Entfeuchtung erst, wenn die voreingestellte Verzögerung erfüllt ist.
Die Verzögerungszeit wird direkt nach Beendigung der Entfeuchtung berechnet.
Feuchtigkeitskalibrierung (CA)
Wenn eine Abweichung zwischen der gemessenen Feuchtigkeit und der tatsächlichen Feuchtigkeit besteht, verwenden Sie die Feuchtigkeitskalibrierungsfunktion, um die gemessene Feuchtigkeit und die tatsächliche Feuchtigkeit anzugleichen. Die korrigierte Feuchtigkeit entspricht der Feuchtigkeit vor der Kalibrierung zuzüglich des Korrekturwerts (der Korrekturwert kann ein positiver Wert, 0 oder ein negativer Wert sein).
Fehlerbeschreibung
Sensorfehleralarm: Wenn der Feuchtigkeitssensor einen Kurzschluss oder eine Unterbrechung aufweist, initiiert der Regler den Sensorfehlermodus und bricht alle Aktionen ab. Der Summer wird alarmieren, die LED zeigt ER an. Der Summeralarm kann durch Drücken einer beliebigen Taste ausgeschaltet werden. Nach Behebung der Fehler kehrt das System in den normalen Betriebsmodus zurück.
Technische Unterstützung
Wenn Sie Probleme bei der Installation oder Verwendung dieses Feuchtigkeitsreglers haben, lesen Sie bitte die Bedienungsanleitung sorgfältig und gründlich durch. Wenn Sie Unterstützung benötigen, schreiben Sie uns bitte an cs@inkbird.com. Wir antworten werktags innerhalb von 24 Stunden. Sie können auch unsere Webseite www.inkbird.com besuchen, um Antworten auf die häufigsten technischen Fragen zu finden.
Fehlerbehebung
| Probleme | Ursachen | Lösungen |
| Die Sondenanzeige ist falsch |
|
|
| work1 Ausgang schaltet sich nicht ein. |
|
|
| work2 Ausgang schaltet sich nicht ein. |
|
|
| work1 Ausgang schaltet sich nicht aus. |
|
|
| work2 Ausgang schaltet sich nicht aus. |
|
|
Taste ( drücken Sie nicht die
Taste).
Taste
Taste).
" Taste (drücken Sie nicht die "
" Taste). Die "work2"-Anzeige und der Ausgang sollten sich aktivieren. Wenn der Luftbefeuchter immer noch nicht ausschaltet, wenden Sie sich bitte an den Kundendienst.Shenzhen Inkbird Technology Co., Ltd.
support@inkbird.com
Versender: Shenzhen Inkbird Technology Co., Ltd.
Büroadresse: Room 1803, Guowei Building, No. 68 Xianhu Community, Liantang, Luohu District, Shenzhen, China
Hersteller: Hersteller: Shenzhen Inkbird Technology Co., Ltd.
Fabrikadresse: 6th Floor, Building 713, Pengji Liantang Industrial Area, No. 2 Pengxing Road, Luohu District, Shenzhen, China
Bitte bewahren Sie dieses Handbuch sorgfältig zur Referenz auf. Sie können auch den QR-Code scannen, um unsere offizielle Website für Produktanwendungsvideos zu besuchen. Bei Fragen zur Nutzung wenden Sie sich bitte an support@inkbird.com.
