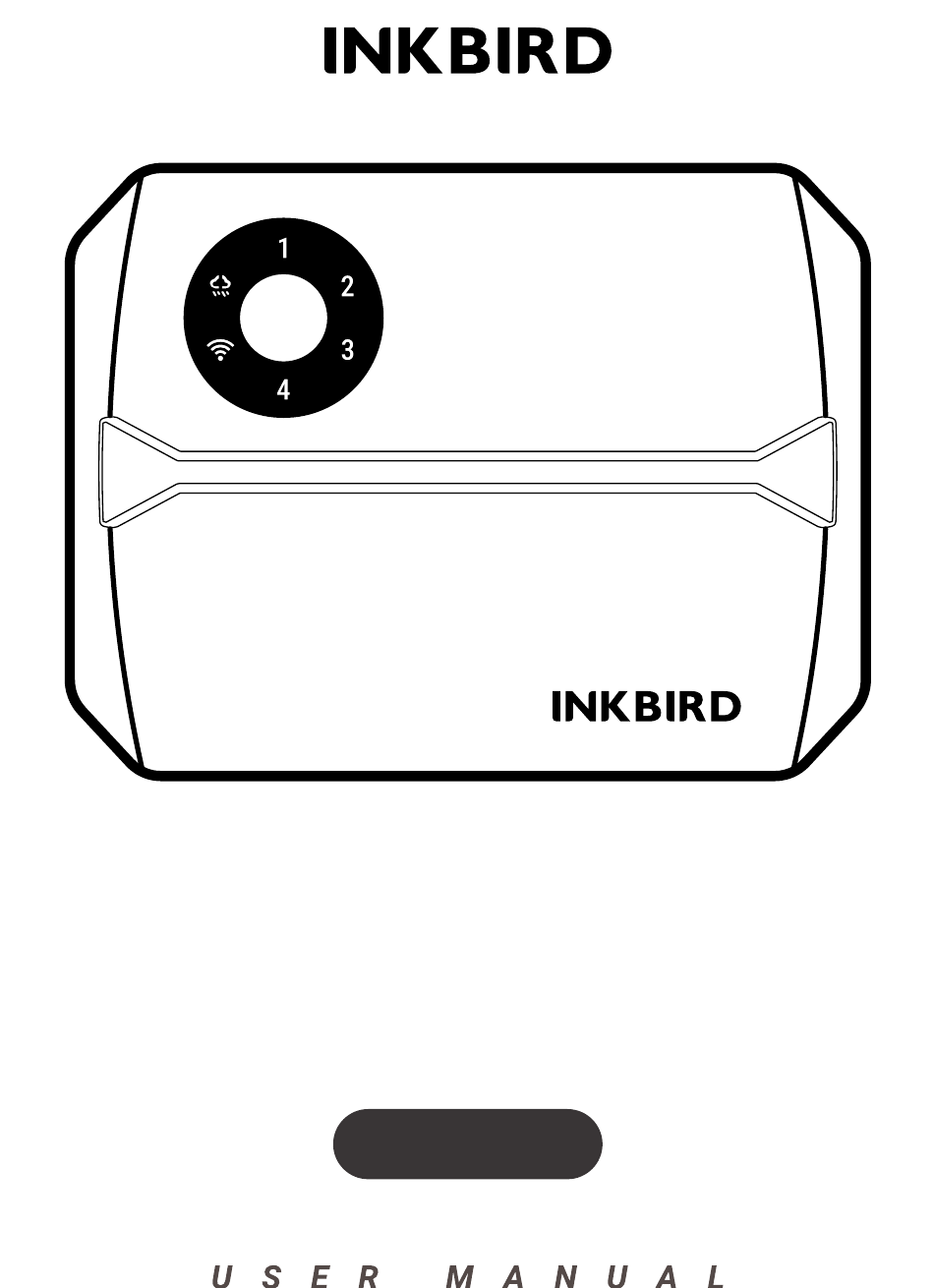

- Seite 1 SMART SPRINKLER CONTROLLER IIC-400-WIFI...
- Seite 2 Please keep this manual properly for reference. You can also scan the QR code to visit our official website for product usage videos. For any usage issues, please feel free to contact us at support@inkbird.com. Wenn Sie eine Bedienungsanleitung in deutscher Sprache benötigen, scannen Sie bitte den QR-Code und besuchen Sie unsere Website, um sie zu erhalten und ein Video über die Verwendung des Produkts zu sehen.
- Seite 3 Warme Tipps Um schnell zu einer bestimmten Kapitelseite zu springen, klicken Sie auf den entsprechenden Text auf der Inhaltsseite. Sie können auch die Miniaturansicht oder den Dokumentumriss in der oberen linken Ecke verwenden, um eine bestimmte Seite schnell zu finden.
- Seite 4 CATALOGUE LIEFERUMFANG BENÖTIGTES WERKZEUG PRODUKTABBILDUNG INSTALLATIONSSCHRITTE FEHLERBEHEBUNG FUNKTIONSBESCHREIBUNG KUNDENSUPPORT...
- Seite 5 Lieferumfang Schutzabdeckung Intelligente Sprinklersteuerung 3x Schrauben mit Dübel Netzteil Schraubendreher Anschlussverbinder mit Gewinde (4St.)
- Seite 6 Etikettenaufkleber Benötigtes Werkzeug 2.4 GHz Wifi Smartphone oder Tablet Schraubendreher Hammer Elektrische Bohrmaschine...
- Seite 7 Elektrische Spezifikationen US - AC120V 60Hz AU - AC230~240V 50Hz Adapter Eingang EU - AC230V 50Hz UK - AC240V 50Hz Adapter Ausgang AC24V 1000mA Regler Eingang AC24V 1000mA Zone Ausgang Kompatibel mit AC24V-Steuerventil Haupt-/Pumpenventil Ausgang AC24V App-Anforderungen iOS- oder Android-kompatibles Gerät (iOS 13/Android 7.1 und höher) 2,4 GHz Wifi-Signal am Installationsort Unterstützt WEP/WPA/WPA2/WPA2 PSK(AES) Sicherheitsmodus Produktabmessungen...
- Seite 8 Produktabbildung Bedientasten Kontrollleuchte PWR IN Zone 1-4 Regen 24 VAC- 24 VAC+ 24 VAC Master/Pumpe -sensor Masse...
- Seite 9 Sekunden lang gedrückt, um die WiFi-Verbindung zurückzusetzen. Öffnen Sie die INKBIRD-App und klicken Sie auf „+“ in der oberen rechten Ecke, um ein Gerät hinzuzufügen. Folgen Sie dann den Anweisungen der App, um die Wifi-Verbindung herzustellen. Beachten Sie, dass dieser Regler nur 2,4-GHz- Wifi-Netzwerke unterstützt.
- Seite 10 Schritt 1: Demontieren Sie den alten Regler Testen Sie zunächst Ihr altes System, um sicherzustellen, dass alle Sprinkler ordnungsgemäß funktionieren. Kennzeichnen Sie dann jedes Kabel mit den mitgelieferten Aufklebern, um Verwechslungen zu vermeiden. Alle Sprinkler Alle Drähte Alten Regler überprüfen kennzeichnen demontieren Schritt 2: Schraubenpositionen markieren...
- Seite 11 3. Ziehen Sie die obere Schraube fest. Achten Sie darauf, einen angemessenen Abstand zwischen des Schraubenkopfes und der Wand für die Aufhängung des Reglers zu lassen. Ca. 3 mm Schritt 3: Montieren Sie den neuen Regler Hängen Sie den neuen Regler an den Schraubenkopf. Befestigen Sie dann den Regler mit zwei Schrauben an der Unterseite.
- Seite 12 COM Kabel Die Masseleitungen sind in der Regel mit „C“ beschriftet, stecken Sie sie in eine der „C“-Klemmen. Hauptventil/Pumpenstartrelais 1.1.Hauptventil (optional) Die Kabel des Hauptventils sind normalerweise mit „M“ beschriftet. Schließen Sie das Hauptventil an die Klemme „M“ an, wenn Sie eines haben.
- Seite 13 2.Pumpenstartrelais (optional) Eine Wasserpumpe entnimmt Wasser aus einem Brunnen oder anderen Wasserquellen. Wenn Sie eine Wasserpumpe über das Steuergerät starten möchten, ist ein Pumpenstartrelais erforderlich. Die Drähte des Pumpenstar- trelais sind normalerweise mit „Pump“ beschriftet. Schließen Sie es bitte an die Klemme „M“...
- Seite 14 Kabel der Zonen Die Zonenkabel entsprechen den Zonen der Anlage, stecken Sie sie in die Klemmen 1-4.
- Seite 15 Regensensor (optional) Die Kabel des Regensensors sind normalerweise mit „S“ beschriftet. Schließen Sie sie an die Klemmen „S“ und „24-“ an, wenn Sie einen Regensensor verwenden. Die Klemme „24-“ ist mit der Klemme „C“ gleichzusetzen. Hinweis: Bitte aktivieren Sie den Regensensor in der App, wenn Sie einen Regensensor verwenden.
- Seite 16 PWR IN Spannungsversorgung Stecken Sie den Netzstecker von unten nach oben in die Netzbuchse. Schließen Sie das Netzteil dann an eine Steckdose an. Hinweis: Bitte schalten Sie das Gerät erst ein, wenn alle Kabel richtig angeschlossen sind. Bitte unterbrechen Sie die Stromzufuhr des Steuergeräts, wenn ein Kabel beschädigt ist.
- Seite 17 Hier finden Sie einige mögliche Gründe und entsprechende Lösungen als Referenz. Wir hoffen, dass sie hilfreich sind. Wenn Sie weitere Fragen haben, können Sie uns gerne unter support@inkbird.com kontaktieren. 1. Vergewissern Sie sich, dass das 2,4-GHz-Wifi-Signal in Ihrem Router aktiviert ist (möglicherweise muss es in den Router-Einstellungen aktiviert werden).
- Seite 18 Funktionsbeschreibung Kontrollleuchten Anzeigeleuchten für Zone 1-4: Leuchtet dauerhaft, wenn die Bewässerung läuft; Blinkt, wenn die Bewässerung unterbrochen ist; Blinkt abwechselnd, wenn die Pumpe läuft. Blinkt gleichzeitig, wenn keine Zeitpläne laufen; Alle aus, wenn das Steuergerät herunterfährt. Alle Anzeigeleuchten sind immer eingeschaltet und der Summer piept einmal pro Sekunde, um anzuzeigen, dass die Gerätezzeit zurückgesetzt wurde.
- Seite 19 Für diesen Artikel gilt eine Garantie von 1 Jahr auf Defekte an Komponenten oder Verarbeitung. Während dieses Zeitraums werden Produkte, die sich als defekt erweisen, nach dem Ermessen von INKBIRD entweder repariert oder kostenlos ersetzt. Sollten Sie Probleme bei der Benutzung haben, wenden Sie sich bitte an...
- Seite 20 Shenzhen Inkbird Technology Co.,Ltd. support@inkbird.com Consignor: Shenzhen Inkbird Technology Co., Ltd. Office Address: Room 1803, Guowei Building, No.68 Guowei Road, Xianhu Community, Liantang, Luohu District, Shenzhen, China Manufacturer: Shenzhen Inkbird Technology Co., Ltd. Factory Address: 6th Floor, Building 713, Pengji Liantang Industrial Area, No.2 Pengxing Road, Luohu District, Shenzhen, China V1.0...
