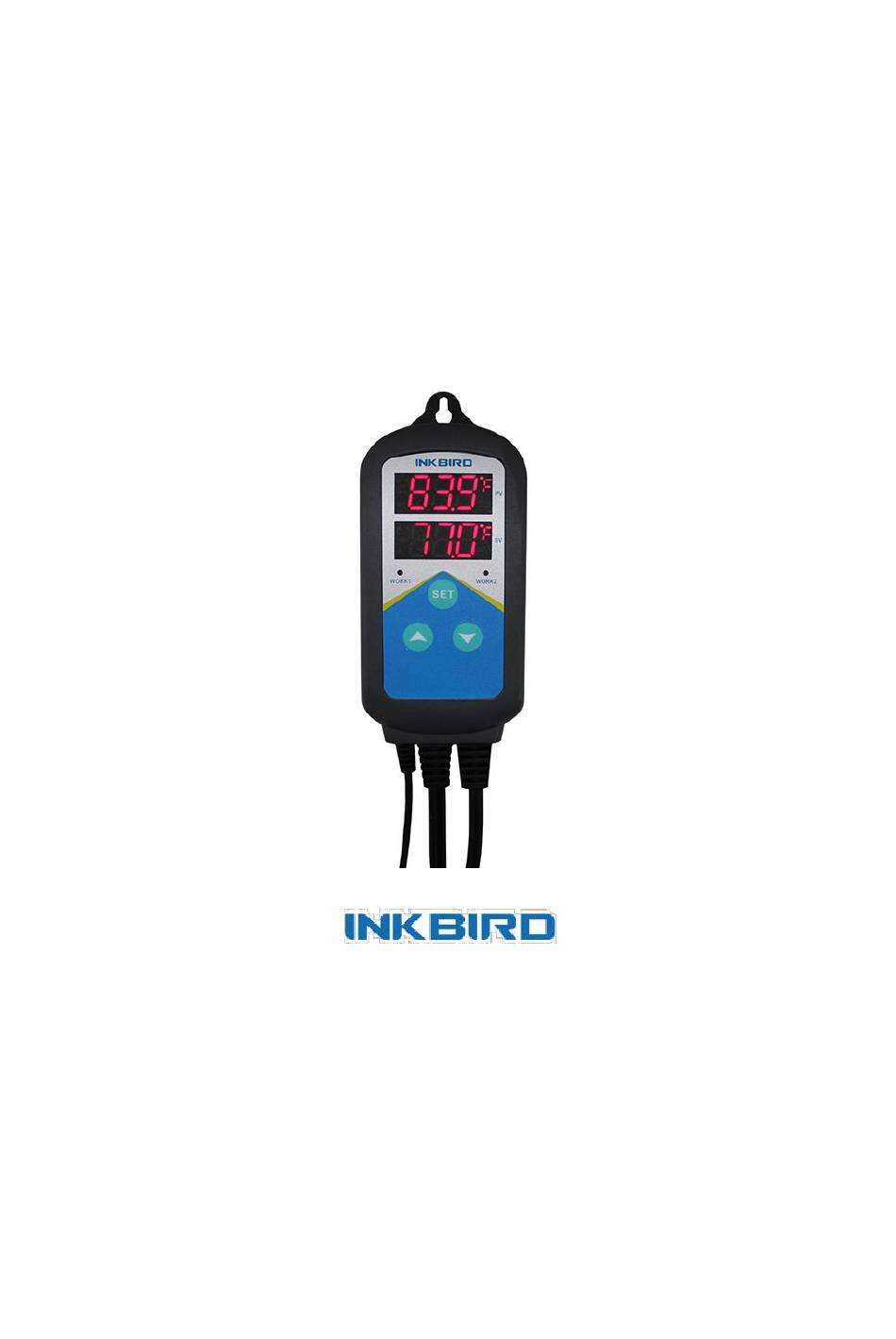

Plug and Play Temperatursteuerung
Gebrauchsanweisung
Copyright
Copyright
©
2016 Inkbird Tech. Co., Ltd. Alle Rechte vorbehalten. Kein Teil dieses Dokuments darf ohne
schriftliche Genehmigung reproduziert warden.
Haftungsausschluss
Inkbird hat alle Anstrengungen unternommen, um sicherzustellen, dass die in diesem Dokument enthaltenen
Informationen korrekt und vollständig sind. Der Inhalt dieses Dokuments kann jedoch ohne vorherige
Ankündigung geändert werden. Bitte wenden Sie sich an Inkbird, um sicherzustellen, dass Sie über die
neueste Version dieses Dokuments verfügen.

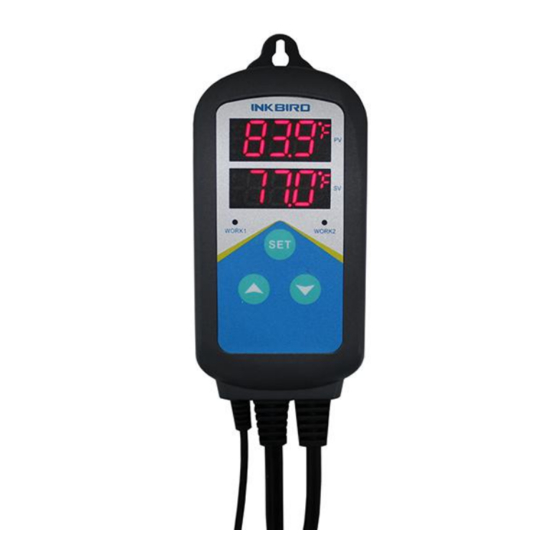

ITC-306T
Version 1.1s
Inkbird Tech. Co., Ltd.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für INKBIRD ITC-306T
Inhaltszusammenfassung für INKBIRD ITC-306T
- Seite 1 Inkbird hat alle Anstrengungen unternommen, um sicherzustellen, dass die in diesem Dokument enthaltenen Informationen korrekt und vollständig sind. Der Inhalt dieses Dokuments kann jedoch ohne vorherige Ankündigung geändert werden. Bitte wenden Sie sich an Inkbird, um sicherzustellen, dass Sie über die neueste Version dieses Dokuments verfügen.
-
Seite 2: Inhaltsverzeichnis
ITC-306T User Manual Inhalt 1.Übersicht ................................3 Was ist der ITC-306T? ............................ 3 Hauptfunktionen ..............................3 2. Spezifikation ..............................4 3. Übersicht Bedienfeld ............................5 4. Anleitung der Tastenfunktionen ......................... 6 4.1 Eingabe der Parameter .......................... 6 4.2 Übersicht Flussdiagramm ........................7 5. -
Seite 3: Übersicht
ITC-306T User Manual 1. Übersicht Was ist der ITC-306T? Der ITC-306T ist eine vorverkabelter Temperatursteuerung zum heizen, z.B. zur Zucht von Tieren Anbau Pflanzen. seiner Dualzeitzykluseinstellung können verschiedene Temperaturen für 24 Stunden, gemäß Tag und Nacht, eingestellt werden, was passender für die physiologischen Bedürfnisse von Tieren und Pflanzen ist. Der ITC- 306T ist weit verbreitet als Überhitzungsschutz und automatische Temperaturkontrolle für... -
Seite 4: Spezifikation
ITC-306T User Manual 2. Spezifikation Temperaturregelbereich -50~99 °C / -58~210 ° F Temperaturmessung 0.1 ° C / 0.1° F Temperaturgenauigkeit ±1°C (-50 ~ 70°C) / ±1°F (-58 ~ 160° F) Temperatursteuerungsmodus An/Aus Kontrolle, Heizen Eingangsspannung 100 ~240VAC, 50Hz/60Hz Ausgangsspannung Max. 10A, 100V ~240V AC... -
Seite 5: Übersicht Bedienfeld
ITC-306T User Manual 3. Übersicht Bedienfeld ① PV: Prozesswert. Während des Betriebes: Anzeige der momentanen Temperatur Im Einstellungsmodus: Anzeige des Menücodes ② SV: Einstellungswert. Während des Betriebes: Anzeige der eingestellten Temperatur Im Einstellungsmodus: Anzeige des Einstellwertes ... -
Seite 6: Anleitung Der Tastenfunktionen
ITC-306T User Manual 4. Anleitung der Tastenfunktionen 4.1 Eingabe der Parameter Während des normalen Betriebes, drücken Sie die SET Taste für 3 Sekunden um in den Einstellungsmodus zu gelangen. Die „SET“ Anzeigelampe wird leuchten. Die PV Anzeige zeigt den ersten Menücode „TS1“ an, während die SV Anzeige den entsprechenden Einstellwert anzeigt. -
Seite 7: Übersicht Flussdiagramm
ITC-306T User Manual 4.2 Übersicht Flussdiagramm Hinweis: TE Fehler Wenn die Zeiteinstellung TR=1 aktiviert ist und die Steuerung nach dem Ausschalten wieder eingeschaltet wird, zeigt die SV Anzeige einen TE Fehler an. Wenn Sie den Einstellmodus öffnen, wird sofort die Zeiteinstellung TH geöffnet. So können Sie ganz leicht die momentane Zeit (TH,TM) einstellen und zurück in den Normalbetrieb wechseln. -
Seite 8: Menüanweisungen
ITC-306T User Manual 5. Menüanweisungen Wenn die Temperatur auf Celsius eingestellt ist Wenn TR=0 (Standard) Menücode Funktion Einstellbereich Standard Menüpunkt -50～99.9℃ 25℃ Temperatursollwert 1 0.3～15℃ Heizdifferenzwert 1 1.0℃ -15～15℃ 0℃ Temperaturkalibrierung Anzeige in Fahrenheit oder Celsius Zeiteinstellung 0: Aus; 1: An Wenn TR=1 (Zeiteinstellung ist an) Menücode... -
Seite 9: Einstellung Temperaturbereich (Ts, Ds)
ITC-306T User Manual Wenn die Temperatur auf Fahrenheit eingestellt ist Wenn TR=0(Standard) Menücode Funktion Einstellbereich Standard Menüpunkt 58～210℉ 77℉ Temperatursollwert 1 1～30℉ 2℉ Heizdifferenzwert 1 -15℃～15℉ 0℉ Temperaturkalibrierung Anzeige in Fahrenheit oder Celsius Zeiteinstellung 0: Aus; 1: An Wenn TR=1(Zeiteinstellung ist an) Menücode... -
Seite 10: Zycluszeiteinstellung (Tr, Tah, Tam,Tbh, Tbm, Cth, Ctm)
ITC-306T User Manual 5.2 Zycluszeiteinstellung (TR, TAH, TAM,TBH, TBM, CTH, CTM) Wenn TR = 0, ist die Zeiteinstellung aus und es werden die Parameter TAH, TAM, TBH, TBM, CTH, CTM nicht im Menü angezeigt. Wenn TR = 1, ist die Zeiteinstellung eingeschaltet. -
Seite 11: Te Fehler
Fragen zu erhalten. 7.2 Garantie INKBIRD TECH. C.L. gewährt ab Kaufdatum ein Jahr Garantie auf diese Steuerung, wenn sie vom ursprünglichen Käufer unter normalen Bedingungen betrieben wird (nicht übertragbar), auf Mängel, die durch die Verarbeitung oder das Material von INKBIRD verursacht wurden.
