Maschine an- und abkuppeln
6.3

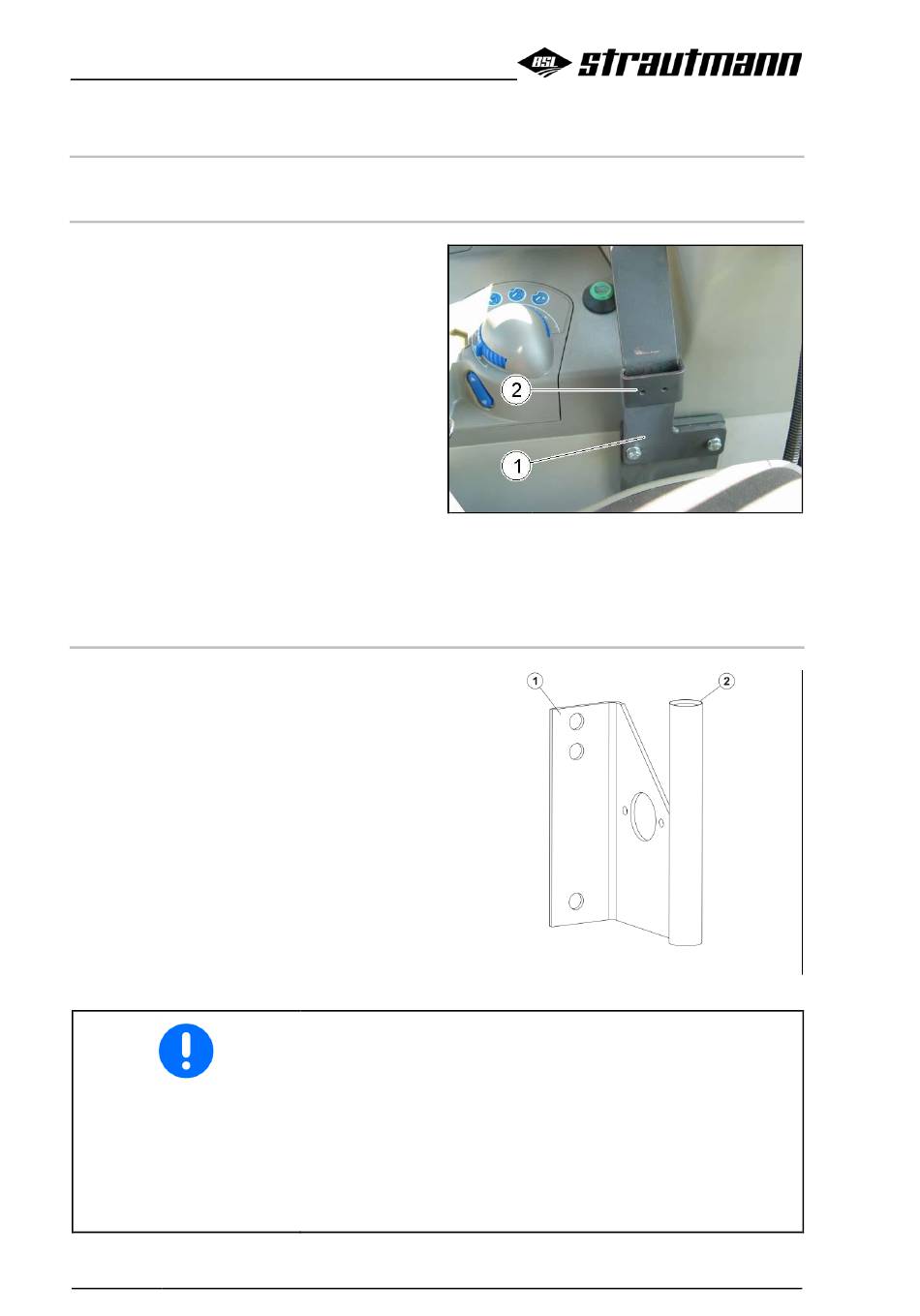

Bedienpult auf dem Traktor montieren

6.3.1 Halterung mit Tasche für Bowdenzug-Bedienung montieren
1. Befestigen Sie die Halterung (1) mit der
Einstecktasche (2) für die Bowdenzug-
Bedienung in Blickfeld und Griffnähe an
einer geeigneten Stelle in der Kabine des
Traktors.
2. Stecken Sie die Bowdenzug-Bedienung in
die Einstecktasche (2).
6.3.2

E-Control-Bedienpult auf dem Traktor montieren

1. Montieren Sie die Halterung (1) mit der
Aufnahme (2) für das Bedienpult auf dem
Traktor im Sicht- und Griffbereich rechts
vom Fahrer.
2. Stecken Sie den Halter des Bedienpults in
die Aufnahme.
3. Stecken Sie den 3-poligen Stecker (DIN
9680) vom Strom-Versorgungskabel in die
3-polige Steckdose des Traktors.
(Pol 15/30 = Plus; Pol 31 = Minus)
100
Fig. 40
Fig. 41

Entnehmen Sie den Strom nicht aus der Licht-Steckdose.

Rüsten Sie die 3-polige Steckdose nach, falls Ihr Traktor keine
3-polige Steckdose besitzt. Ein entsprechender Nachrüstsatz ist
lieferbar.

Sie benötigen eine konstante Stromversorgung von 12 V. Die 3-
polige Steckdose muss mindestens mit einer 25 A Sicherung
abgesichert sein.

Die Zuleitung der 3-poligen Steckdose muss einen
Kabelquerschnitt von min. 4 mm
Verti-Mix 1300, 1500, 1800, 2100 Double K 09.19
2
aufweisen.
