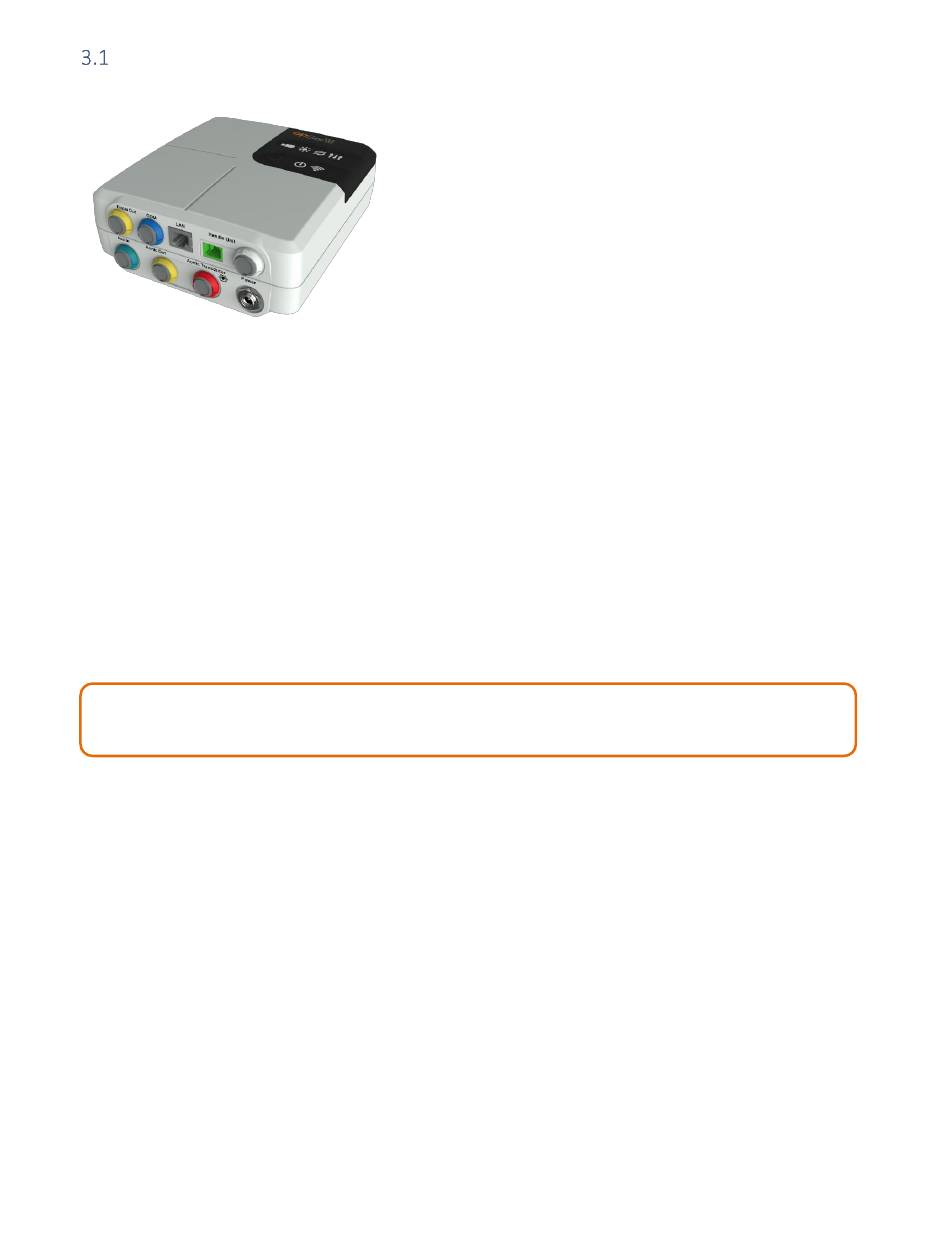

Optische Einheit des OptoMonitor 3 (OpM3-OE)

Die optische Einheit berechnet den vom OptoWire-Druckführungsdraht erfassten Druck. Dies ist die
Haupteinheit mit Verbindung zum Hämodynamiksystem des Katheterlabors, zum Aortendruckwandler,
zur Anzeigeeinheit und zur Koppeleinheit. Die optische Einheit verfügt an ihrer Vorderseite über 6 LEDs,
die dem Benutzer auf verschiedene Weise Informationen liefern (siehe Abschnitt 3.6.2).
Die Optische Einheit des OptoMonitor 3 (OpM3-OE) beinhaltet die folgenden Kabel:
1) 12-V-Stromversorgung und Kabel
2) Landesspezifisches Netzkabel
3) Datenkabel zum Anschluss an die DE (COM bei 10 Zoll, LAN bei 15 Zoll)
Je nach vorgesehener Verbindung zwischen Katheterlabor und OptoMonitor 3 kann die OE über eines
der folgenden Kabel verfügen:
4) Datenkabel für Pa-Eingang (vom Hämodynamiksystem oder Aortendruckwandler)
5) Datenkabel für Pd-Ausgang zum Hämodynamiksystem
6) Datenkabel für Pa-Ausgang zum Hämodynamiksystem
Der OptoMonitor 3 verfügt über ein dreiadriges Stromversorgungskabel; der Erdleiter stellt nur
eine Funktionserdung bereit.
Die optische Einheit des OptoMonitor 3 unterstützt sowohl drahtgebundene als auch drahtlose
Verbindungen zur Anzeigeeinheit. Die drahtgebundene Verbindung erfolgt bei Verwendung der
kleineren 10-Zoll-DE über ein OE-DE-Datenkabel und bei Verwendung der größeren 15-Zoll-DE über ein
LAN-Kabel.
An der Unterseite der optischen Einheit befinden sich 9 Anschlüsse. Im Einzelnen:
- ein Gleichstromanschluss
- zwei Anschlüsse für die Koppeleinheit (ein elektrischer Anschluss und ein optischer Anschluss)
- ein LAN-Anschluss
- ein COM-Anschluss
- vier Datenkabelanschlüsse für Druckeingang/Druckausgang (siehe 3.2).
