  • Seite 1 LED Flash LF12 Stroboskop...
  • Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 15.07.2022, ID: 344484 (V3)

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................10 Leistungsmerkmale..........................14 Installation..............................15 Inbetriebnahme............................18 Anschlüsse und Bedienelemente....................20 Bedienung..............................23 Technische Daten............................ 26 Stecker- und Anschlussbelegungen....................28 Fehlerbehebung............................29 Reinigung..............................
  • Seite 4 LED Flash LF12 Stroboskop...

  • Seite 5: Allgemeine Hinweise

    Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. LED Flash LF12 Stroboskop...

  • Seite 6: Weitere Informationen

    Allgemeine Hinweise 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. Nutzen Sie in der elektronischen Version die Suchfunktion, um die Stichwortsuche für Sie interessanten Themen schnell zu finden.
  • Seite 7 Allgemeine Hinweise Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Anzeigen Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. Beispiele: „24ch“ , „OFF“ . Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert.

  • Seite 8: Symbole Und Signalwörter

    Allgemeine Hinweise 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird.
  • Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. LED Flash LF12 Stroboskop...

  • Seite 10: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist für den Einsatz als elektronischer Beleuchtungseffekt mittels LED-Technik Gebrauch bestimmt. Das Gerät ist für den professionellen Einsatz konzipiert und nicht für die Verwen‐ dung in Haushalten geeignet. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben.
  • Seite 11 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen.
  • Seite 12 Sicherheitshinweise HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssig‐ keiten oder Feuchtigkeit aus.
  • Seite 13 Sicherheitshinweise HINWEIS! Mögliche Schäden durch Einbau einer falschen Sicherung Der Einsatz von Sicherungen eines anderen Typs kann zu schweren Schäden am Gerät führen. Es besteht Brandgefahr! Es dürfen ausschließlich Sicherungen des gleichen Typs eingesetzt werden. LED Flash LF12 Stroboskop...

  • Seite 14: Leistungsmerkmale

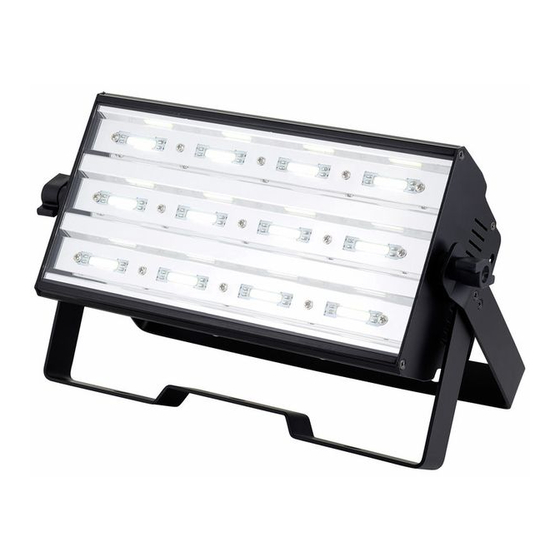

    Leistungsmerkmale Leistungsmerkmale Sehr heller LED-Strobe mit Fluter-Funktion (2-in1-Effekt) für Show-Anwendungen 12 × 5-W-LEDs Ansteuerung über DMX sowie über Tasten und Display am Gerät Betriebsarten: – Sound Active – Master/Slave – – Static Color Geringer Stromverbrauch Kompaktes Design Technologisch bedingt verringert sich die Lichtleistung von LEDs im Laufe ihrer Lebensdauer. Dieser Effekt steigt mit höherer Betriebstemperatur.

  • Seite 15: Installation

    Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
  • Seite 16 Installation HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel.
  • Seite 17 Installation Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. LED Flash LF12 Stroboskop...

  • Seite 18: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. Verbindungen in der Betriebsart Verbinden Sie den DMX-Eingang des Geräts mit dem DMX-Ausgang eines DMX-Controllers „DMX“...
  • Seite 19 Inbetriebnahme Verbindungen in der Betriebsart Wenn Sie eine Gruppe von Geräten in der Betriebsart „Master/Slave“ konfigurieren, steuert das „Master/Slave“ erste Gerät die anderen und ermöglicht eine automatische, von der Musik gesteuerte und syn‐ chronisierte Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten.

  • Seite 20: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite ö 1 LEDs 2 Feststellschrauben für den Bügel 3 Bügel zum Aufhängen oder Aufstellen des Geräts LED Flash LF12 Stroboskop...

  • Seite 21: Bedienfeld Und Anschlüsse

    Anschlüsse und Bedienelemente Bedienfeld und Anschlüsse & ä 8888 Mode Setup Down - , + * LED Flash LF12 Stroboskop...
  • Seite 22 Anschlüsse und Bedienelemente 4 Display 5 [DMX In] | DMX-Eingang 6 [DMX Out] | DMX-Ausgang 7 [Power In] | Kaltgeräteeinbaustecker für das Netzkabel mit Sicherungshalter 8 [Power Out] | Kaltgeräteeinbaubuchse zur Versorgung eines weiteren Gerätes mit Netzspannung 9 [Down] | Verringert den angezeigten Wert um eins. 10 [Up] | Erhöht den angezeigten Wert um eins.

  • Seite 23: Bedienung

    Bedienung Bedienung Gerät starten Um den Betrieb zu starten, verbinden Sie das Gerät mit dem Stromnetz. Das Gerät ist sofort betriebsbereit. Um eine Betriebsart auszuwählen, drücken Sie [Mode]. Wenn Sie etwa zehn Sekunden lang keine Taste drücken, wird das Display dunkel geschaltet. Um das Display wieder einzuschalten, drücken Sie eine beliebige Taste.
  • Seite 24 Bedienung Betriebsart „DMX“ Diese Einstellung ist nur relevant, wenn das Gerät mittels DMX gesteuert wird. Drücken Sie [Mode] so oft, bis das Display „d.xxx“ anzeigt. Wählen Sie mit [Up] und [Down] eine DMX-Adresse im Bereich von „d.001“ … „d.512“ . Drücken Sie [Setup].
  • Seite 25 Bedienung Betriebsart „Static Color“ Die Betriebsart „Static Color“ kann nur aktiviert werden, wenn das Gerät alleine arbeitet oder Master in einer Master-Slave-Kombination ist. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Die Helligkeit und die Blinkfrequenz werden manuell am Gerät eingestellt.

  • Seite 26: Technische Daten

    Technische Daten Technische Daten Lichtquelle 12 × LED-Streifen, 5 W Optische Eigenschaften Abstrahlwinkel 71° Ansteuerung Anzahl der DMX-Kanäle 1, 3 Eingangsanschlüsse Spannungsversorgung Kaltgeräteeinbaustecker C14 DMX-Ansteuerung XLR-Einbaubuchse, 3-polig Ausgangsanschlüsse Spannungsversorgung Kaltgeräteeinbaubuchse C13 DMX-Ansteuerung XLR-Einbaubuchse, 3-polig Leistungsaufnahme 70 W Versorgungsspannung 100 - 240 V 50/60 Hz Sicherung 5 mm ×...
  • Seite 27 Technische Daten Umgebungsbedingungen Temperaturbereich 0 °C…40 °C relative Luftfeuchte 20 %…80 % (nicht kondensierend) Weitere Informationen DMX-Ansteuerung Farbmischung weiß LED Flash LF12 Stroboskop...

  • Seite 28: Stecker- Und Anschlussbelegungen

    Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...

  • Seite 29: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung HINWEIS! Mögliche Störungen bei der Datenübertragung Um einen störungsfreien Betrieb zu gewährleisten, benutzen Sie spezielle DMX- Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: LED Flash LF12 Stroboskop...
  • Seite 30 Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. 2. Probieren Sie einen anderen DMX-Controller aus. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. LED Flash LF12 Stroboskop...

  • Seite 31: Reinigung

    Reinigung Reinigung Geräteteile Reinigen Sie die von außen zugänglichen Geräteteile regelmäßig. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umge‐ bungen können eine größere Schmutzansammlung an den Geräteteilen verursachen. Reinigen Sie mit einem trockenen weichen Tuch. Hartnäckige Verschmutzungen können Sie mit einem leicht angefeuchteten Tuch ent‐...

  • Seite 32: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
  • Seite 33 Notizen LED Flash LF12 Stroboskop...
  • Seite 34 Notizen LED Flash LF12 Stroboskop...
