Instalace - AVIRE 3G GSM Gateway Einbauanleitung

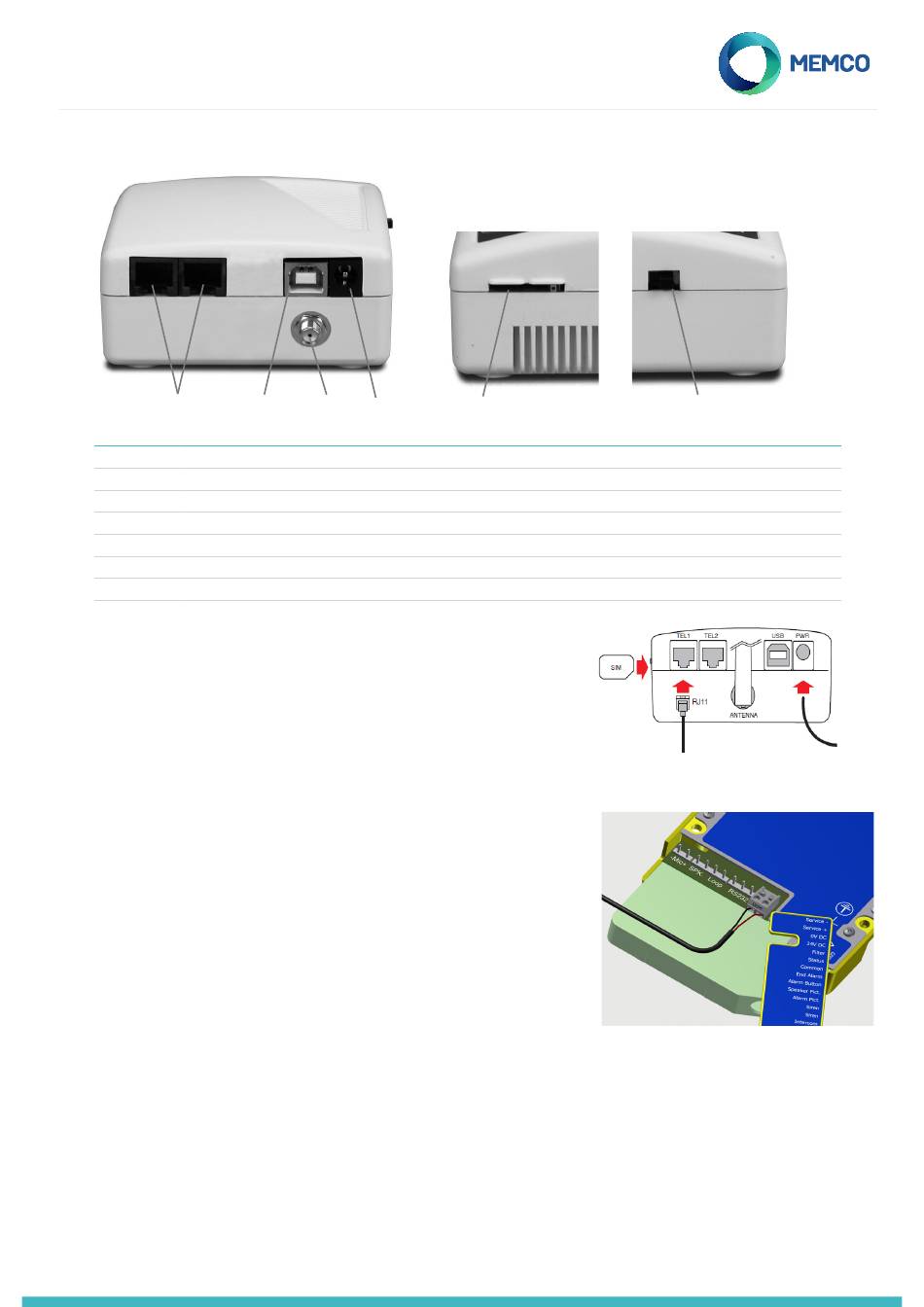

PŘIPOJENÍ
C B
KONEKTOR
A NAPÁJENÍ
USB
B
C TEL1/TEL2
D Anténa
E SIM
F Spínač

INSTALACE

1. Umístění: Doporučujeme nainstalovat zařízení do co nejvyššího místa
(například do strojovny nebo na vrchol šachty).
2. Připojte anténu GSM ke konektoru SMA, přičemž dbejte, abyste ji nedotáhli
nadměrně. Anténa by měla být umístěna alespoň 3 metry od jednotky GSM
3. Vložte kartu SIM do držáku karet SIM. Zajistěte, aby karta SIM byla vložena
se správnou orientací, a sice tak, aby zlacené kontakty směřovaly dolů.
4. Připojte havarijní telefon ke konektoru TEL1. Při připojování více nouzových
telefonů než jednoho buďto zapojte telefony sériově nebo pomocí
svorkovnice rozdělte výstup ze zařízení.
5. Připojte napájecí kabel ke GSM (viz 'NAPÁJENÍ' níže).
6. Zapněte bránu GSM spínačem na boku.
Ke GSM je možno připojit až osm nouzových telefonů Memcom+; připojení
napájení by však mělo být provedeno jen k jednomu z těchto přístrojů
Memcom+.
NAPÁJENÍ
K napájení GSM se používá zdroj napájení na napětí +12V z Memcom+ s bateriovou zálohou. Dodávaný napájecí kabel
má vodič na napětí +12V v červené izolaci, a vodič na napětí 0V má černou izolaci. Tento kabel je pak připojen k vlečným
kabelům, aby dodával zdroj proudu k terminálům GSM. Maximální odpor jednotlivých jader je 1 ohm. Je-li odpor vyšší než
1 Ohm, použijte více vodičů v paralelním zapojení.
Je zajištěn šedý konektor s GSM umožňující Vám provést připojení k Memcom+ (viz výše, 'Připojení proudového napájení
na Memcom ).
+
POZNÁMKA: Jestliže vyžadujete bránu GSM vhodnou k používání s jinými nouzovými telefony, viz univerzální bránu Avire
'3G Universal GSM' (číslo součásti 452 003).
D A E
POPIS
Konejktor napájení
Konektor USB na aktualizace software
Konektory rozhraní RJ11 FXS
Konektor rozhraní SMA/f pro externí anténu GSM
Konektor karty SIM
Spínač na vypínání a zapínání zařízení
F
Emergency Telephone
Power supply connection on Memcom
Power
+
