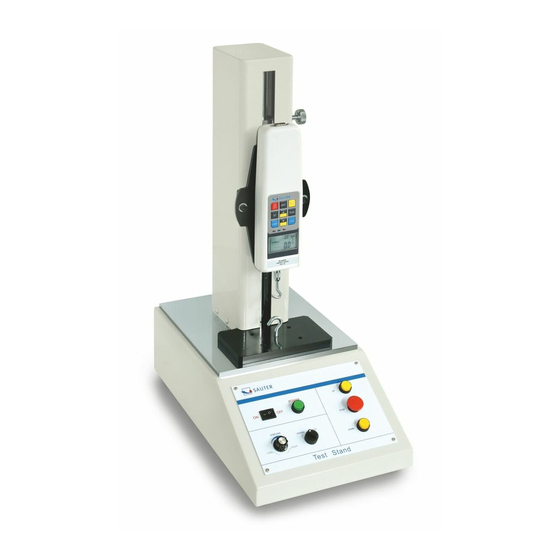

Inhaltszusammenfassung für Sauter TVO 500N300
- Seite 1 Sauter GmbH Ziegelei 1 Tel.: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.sauter.eu Bedienungsanleitung motorisierter Prüfstand SAUTER TVO-N/THM-N Version 2.0 01/2020 PROFESSIONAL MEASURING TVO-THM-BA-d-2020...
-
Seite 2: Inhaltsverzeichnis
SAUTER TVO-N/THM-N V. 2.0 01/2020 Bedienungsanleitung motorisierter Prüfstand Herzlichen Glückwunsch zum Erwerb des SAUTER TVO oder des THM Prüfstandes. Wir wünschen Ihnen viel Freude an Ihrem Qualitätsmesssystem mit großem Funktionsumfang und hoher Reproduzierbarkeit. Bei korrekter Bedienung wird Ihnen dieses hochwertige Produkt viele Jahre Einsatz gewähren. -
Seite 3: Einführung
1 Einführung An die TVO-N und THM-N Reihe können alle Sauter Kraftmessgeräte bis 500 N angebracht werden. Software und Zubehör werden von SAUTER optional angeboten, um Ihnen die größtmögliche Flexibilität in der Konfigurierung Ihrer Messeinrichtung zu ermöglichen. Fragen Sie gerne bei SAUTER nach. -
Seite 4: Überprüfen Vor Dem Einsatz
Schäden ersichtlich sind, bitte teilen Sie diese unverzüglich der SAUTER GmbH mit. 5 Einsatzmöglichkeiten Der TVO-N oder der THM-N Prüfstand ist so konzipiert, dass er die meisten SAUTER Kraftmessgeräte ohne größere Umstände aufnehmen kann. Er hat ein weites Einsatzspektrum und kann manuell bedient werden. Er kann zur Materialprüfung in der Metall-, Kunststoff-, Textilindustrie verwendet werden. - Seite 5 Prüfstand 500N300 500N500N Maximale Kraft 500 N 500 N Geschwindigkeits- 15-300 mm/min 50-500 mm/min bereich Geschwindigkeits- 2% von max. genauigkeit Maximaler 270mm 220mm Verfahrweg Maximale 1000 (nur THM-N) Zyklenanzahl Nennspannung 220V 50/60Hz Sicherung Arbeitstemperatur 20±10°C Lager und -27°C bis zu 70°C Transporttemp.
-
Seite 6: Bedienfeld Thm-N
6 Bedienfeld THM-N Funktion Erklärung Hauptschalter: Ein / Ausschalten des Prüfstandes Unterer Schlitten bewegt sich nach oben Richtungstaster AUF: (Solange gedrückt wird) Unterer Schlitten bewegt sich nach unten Richtungstaster AB: (Solange gedrückt wird) Im Auto Mode wird die Bewegung Stopp- Taster: angehalten Geschwindigkeitsdrehknopf: Regulierung der Hubgeschwindigkeit... -
Seite 7: Anwendung
7 Anwendung Vor Beginn der Messung/ Test überprüfen • Verkabelung, Einschalten Display blinkt 5-mal • Ohne Prüfling die Bewegung testen, dabei manuell die Begrenzungsschalter betätigen, um ihre Funktion zu testen. • Test der automatischen Bewegung. Manuell/Auto Mode Taster betätigen, Auto Mode Anzeige leuchtet.
