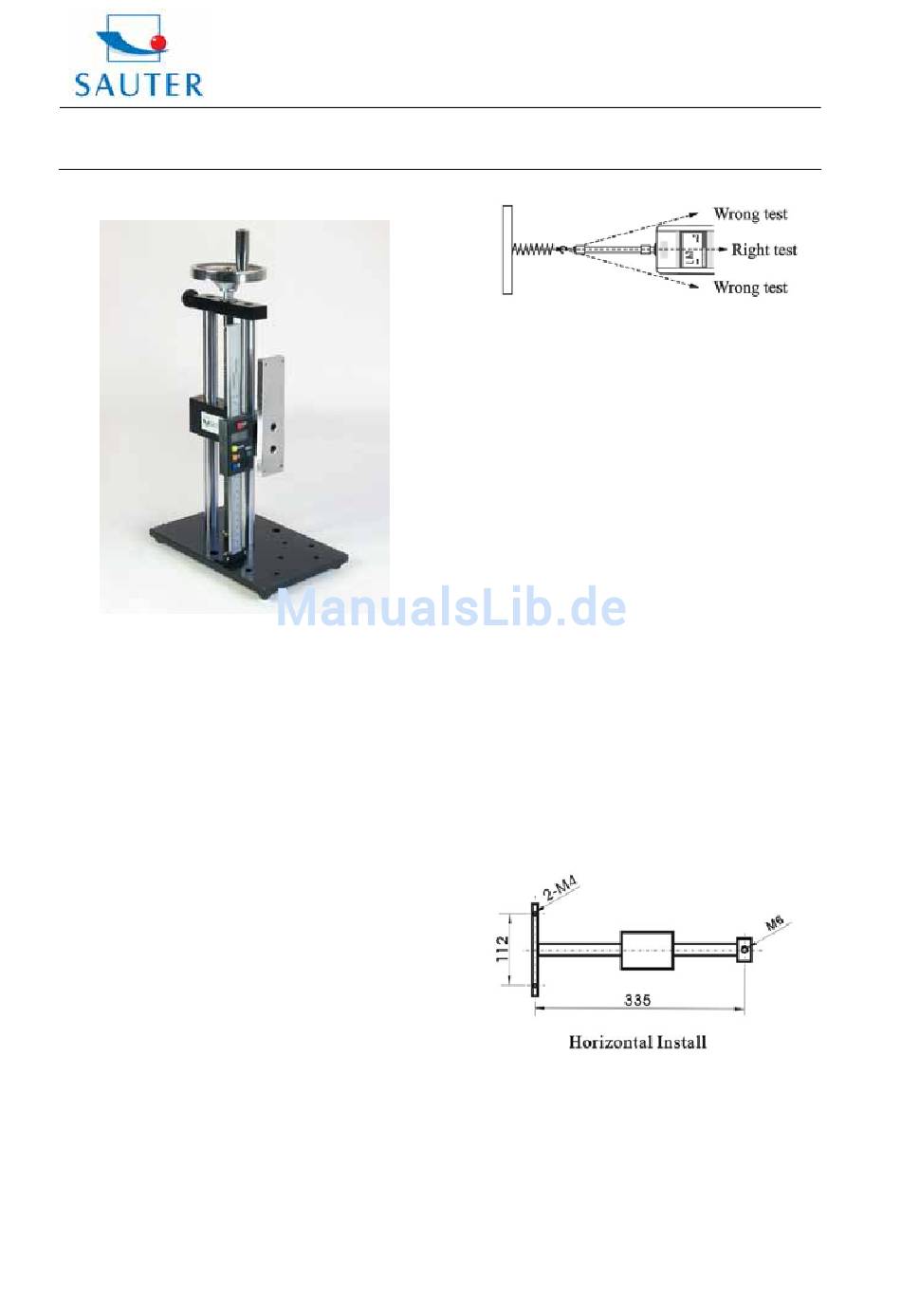

Sauter TVL Betriebsanleitung

Herzlichen Glückwunsch zum Erwerb eines Prüfstandes
von SAUTER. Wir wünschen Ihnen viel Freude an Ihrem
Messsystem mit hohen Reproduzierbarkeit. Für Fragen,
Wünsche oder Anregungen stehen wir Ihnen immer gern
zur Verfügung.
1. Lieferumfang
- SAUTER TVL
- Diverse Haken
2. Warnhinweise
Unkorrekt ausgeführte Kraftmessungen
ernsthaften Verletzungen
Beschädigungen von Sachen führen und dürfen daher nur
von geschultem und erfahrenen Personal durchgeführt
werden.
Insbesondere sollte vermieden werden, dass Kräfte durch
den Prüfstand auf das Messgerät einwirken, die die
Gerätehöchstlast (Max) des
Messgerätes übersteigen oder nicht axial über den
Prüfstand auf das Geräte einwirken.
TVL-BA-d-1110
Sauter GmbH
Betriebsanleitung Sauter
manueller Prüfstand TVL
können zu
von Personen und
Prüfstands oder des
3. Technische Charakteristika
Maximal zulässige Belastung: 500 Newton
Kurbelbedienung mit einem Spindelhub von 3,1 mm pro
Umdrehung
Eigengewicht: 8,6 kg
Spindelhöhe 297 mm ab Bodenplatte
Höhe : 495 mm / Länge: 235 mm / Breite: 150 mm
Anbringungshöhe des oberen Haken: 460 mm über
Bodenplatte
Längemesseinheit:
Skalenlänge: 200 mm
Ablesbarkeit: 0,01 mm
Bedienknöpfe:
- ON/0: Anschalten
Nullstellung
- Min/In: Umschaltung zwischen Millimeter und
Inch
- ▲: Manuelle Längenvorwahl, aufwärts
- ▼: Manuelle Längenvorwahl, abwärts
Horizontale Anordnung des Prüfstandes durch Umlegen
und Höhenjustierung durch Nivellierschraube M6.
4. Adaption der Messinstrumente
Mit vier M 3 Schrauben
1
