Umbrella X30
Infrarot-Heizstrahler für Sonnenschirme
mit Fernbedienung
Bedienungsanleitung
Infrared radiant heater for sunshades
with remote control
Operating manual
D
GB
VASNER
SILVER / BLACK / WHITE
Modelle / Model:
Umbrella X30 Silver:
Art.Nr.: VUX30S
Umbrella X30 Black:
Art.Nr.: VUX30B
Umbrella X30 White:
Art.Nr.: VUX30W
www.vasner.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Vasner Umbrella X30 Silver
Inhaltszusammenfassung für Vasner Umbrella X30 Silver
- Seite 1 VASNER Umbrella X30 SILVER / BLACK / WHITE Modelle / Model: Infrarot-Heizstrahler für Sonnenschirme mit Fernbedienung Umbrella X30 Silver: Art.Nr.: VUX30S Umbrella X30 Black: Art.Nr.: VUX30B Bedienungsanleitung Umbrella X30 White: Art.Nr.: VUX30W Infrared radiant heater for sunshades with remote control Operating manual www.vasner.com...
-
Seite 2: Heizen Mit Infrarot
VASNER Lieber Kunde, wir freuen uns, dass Sie sich für den Komfort Schirm-Heizstrahler von VASNER entschieden haben. Das Qualitätsprodukt für optimale Wärme unter Terrassen- schirmen. Steuern Sie ganz bequem ein oder mehrere Geräte gleichzeitig per Fernbedienung, um an jedem Platz die optimale Wohlfühltemperatur zu haben. -
Seite 3: Sicherheitshinweise
VASNER Die Vorteile des Umbrella X30: 1. Reduziertes Leuchten gegenüber herkömmlichen Strahlern 2. Ultra-Slim Design mit 1000 Watt Leistung je Strahler 3. Jeder Strahler separat horizontal und vertikal drehbar für breiten oder konzentrierten Strahlungswinkel 4. Jeder Strahler einzeln AN/AUS schaltbar für 120-360° Radius Wärme 5. - Seite 4 VASNER Berührung kommt. Auch nicht bei Wind, wenn der Stoff sich bewegt! • Der Schirmstrahler muss zuerst komplett erkaltet sein, bevor der Schirm- stoff mit dem Strahler in Berührung kommen darf! ACHTUNG: Es besteht Brandgefahr, wenn der Strahler noch heiß den Stoff berührt!
- Seite 5 VASNER • Betreiben Sie das Gerät niemals in der Nähe von brennbaren Flüssigkeiten oder anderen brennbaren und leichtentzündlichen Materialien wie Farben, Lacke, Benzin, Gasleitungen, Gastanks oder bspw. Sprühdosen. • Kontrollieren Sie in regelmäßigen Abständen das Stromkabel sowie die Steckdose, ob diese sich in einwandfreiem Zustand befinden.
-
Seite 6: Beschreibung Und Zubehör

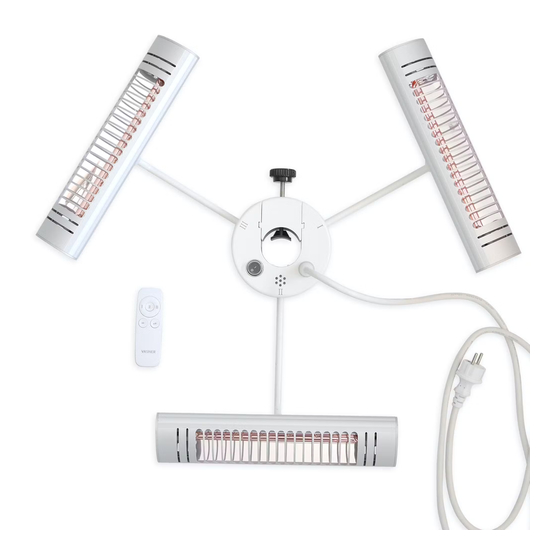

VASNER Beschreibung und Zubehör Der Umbrella X30 ist ein Schirm-Heizstrahler der neuesten Generation. Der Lieferumfang des Umbrella X30 besteht aus folgenden Komponenten: Geöffneter Zustand: Drehschraube zur Feststellung am Schirmständer O/U Halterung; herausnehmbar, um Öffnung zur Anbringung am Schirm zu schaffen. Montage bei offenem Schirm. -
Seite 7: Die Montage
VASNER Die Montage Entnehmen Sie das Gerät der Verpackung und entfernen Sie jegliche Verpackungsmaterialien vom Gerät und Zubehör. Besonders auch die Schaumstoffstreifen, die die Röhre beim Transport sichern. Ziehen Sie diese in Pfeilrichtung aus dem Gerät vorsichtig heraus. Im Falle dessen, dass Sie vor einer Montage einen Funktionstest durchgeführt haben, warten Sie, bis sich das Gerät abgekühlt hat, um es danach anzubringen. - Seite 8 Kabel fest zu verlegen sowie direkt am Stromnetz anzuschließen. Hierbei ist darauf zu achten, dass die Montage nur von einem anerkannten Elektriker durchgeführt wird, um die Staub- und Wasserdichtigkeit weiterhin zu garantieren. Trotz Abtrennen des Steckers bleibt die Gerätegarantie bei VASNER bestehen! Sicherheitsabstand zum Schirm: •...
- Seite 9 VASNER Inbetriebnahme Nach dem Einschalten mittels des Hauptschalters (Ein-/Ausschaltknopf am Gerät) können Sie das Gerät per Fernbedienung steuern. Steuerung mittels Fernbedienung: 1. Legen Sie zwei AAA 1,5V Batterien in die Fernbedienung ein. Bei Gebrauch der Infrarotfernbedienung richten Sie diese immer direkt auf das Gerät zum Sensor (5.).
-
Seite 10: Reinigung, Wartung, Service, Entsorgung
VASNER Strahler I separat AN/AUS schalten Strahler II separat AN/AUS schalten Strahler III separat AN/AUS schalten Schaltet alle drei Heizstraler der Reihe nach an. Schaltet alle Heizstraler, die an sind, gleichzeitig aus. Gerät ist danach im Standby Modus. Wenn Sie die Batterien in Zeiten des Nichtgebrauchs aus der Fernbedie- nung entnehmen, verlängert sich... -
Seite 11: Technische Daten
6 m Batterien Fernbed.: 2x AAA, 1,5 V (nicht enthalten) VASNER Deutschland / Europe Tel.: +49 (0)5246 - 93 55 625 Fax: +49 (0)5246 - 93 55 619 Mail: info@vasner.com Web: www.vasner.com VASNER is a brand of MankeTech GmbH. - Seite 12 Dear Customer, We are pleased that you have chosen the comfort umbrella radiant heater from VASNER. The quality product for optimum warmth under patio umbrellas. Con- veniently control one or more devices at the same time via remote control to have the optimal comfort temperature at every place.
-
Seite 13: Safety Instructions
VASNER The advantages of the Umbrella X30: 1. Reduced luminescence compared to conventional spotlights 2. Ultra-slim design with 1000 Watt power per spotlight 3. Each spotlight can be rotated separately horizontally and vertically for wide or concentrated beam angle 4. Each spotlight individually ON/OFF switchable for 120-360° radius heat 5. - Seite 14 VASNER • The radiant heater must first be completely cooled down before the fabric of the shade can come into contact with the radiant heater! CAUTION: There is a risk of fire if the radiant heater touches the fabric while it is still hot! •...
- Seite 15 VASNER • Check the power cable and the socket at regular intervals to ensure that they are in perfect condition. • Pay attention to possible damage to the unit. Especially if the unit has been dropped or otherwise damaged. Should you If you notice any faults or damage to the housing, the tube, the cable or the plug, stop using the unit immediately and disconnect it from the power source.
- Seite 16 VASNER Description and accessories The Umbrella X30 is an umbrella radiant heater of the latest generation. The scope of delivery of the Umbrella X30 consists of the following compo- nents: Open state: Turning screw for fixing on the Umbrella stand O/U bracket;...
- Seite 17 VASNER The assembly Remove the unit from its packaging and remove any packaging materials from the unit and accessories. Especially the foam strips that secure the tube during transport. Carefully pull them out of the unit in the direction of the arrow.
- Seite 18 In this case, it is important to ensure that the installation is only carried out by a recognised electrician in order to continue to guarantee dust and water tightness. Despite disconnection of the plug, the VASNER appliance guarantee remains valid! Safety distance to the umbrella: •...
- Seite 19 VASNER Commissioning After switching on using the main switch (on/off button on the unit), you can control the unit by remote control. Control via remote control: 1. Insert two AAA 1.5V batteries into the remote control. When using the infra red remote control, always point it directly at the unit towards the sensor (5.).
- Seite 20 VASNER Switching radiator I ON/OFF separately Switching radiator II ON/OFF separately Switching radiator III ON/OFF separately Turns on all three heaters in sequence. Switches off all heaters that are on at the same time. The unit is then in standby mode.
-
Seite 21: Technical Data
6 m Batteries Remote control: 2x AAA, 1.5 V (not included) VASNER Germany / Europe Tel.: +49 (0)5246 - 93 55 625 Fax: +49 (0)5246 - 93 55 619 Mail: info@vasner.com Web: www.vasner.com VASNER is a brand of MankeTech GmbH. - Seite 22 VASNER.COM IP65 weatherproof...
