BEFESTIGEN SIE DAS VORDERRAD

❶Lösen Sie die Achsmuttern am Vorderrad. Wenn sich
eine Unterlegscheibe auf der Innenseite der
Achsmutter befindet, gehört sie außerhalb der
Ausfallenden der Gabel.
❷Positionieren Sie das Vorderrad zwischen den
vorderen Gabelbeinen, so dass die Achse innerhalb
der Gabelausfallenden liegt. Abbildung 2.4
Wichtig! Achten Sie darauf, dass das Rad möglichst
mittig zwischen den Gabelbeinen sitzt.
❸Setzen Sie die Unterlegscheibe auf die Achse und
schieben Sie sie gegen das Ausfallende der Gabel.
Abbildung 2.5
❹Setzen Sie die beiden äußeren Achsmuttern auf und
ziehen Sie sie gleichmäßig an. Ziehen Sie eine Seite
etwas an, dann die andere Seite und wiederholen Sie
den Vorgang, bis beide Seiten fest angezogen sind.
Vergewissern Sie sich, dass das Rad zwischen den
Gabelbeinen mittig bleibt.
❺Wenn es nicht mittig ist, lösen Sie die Achsmutter auf
der Seite, die einen kleineren Abstand zwischen Reifen
und Gabelbein hat, und schieben Sie das Rad mit der
Hand in eine mittige Position; halten Sie das Rad mit
einer Hand, ziehen Sie die Achsmutter fest und prüfen
Sie erneut. Wiederholen Sie den Vorgang bei Bedarf,
um sicherzustellen, dass das Rad mittig und fest
angezogen ist.
3

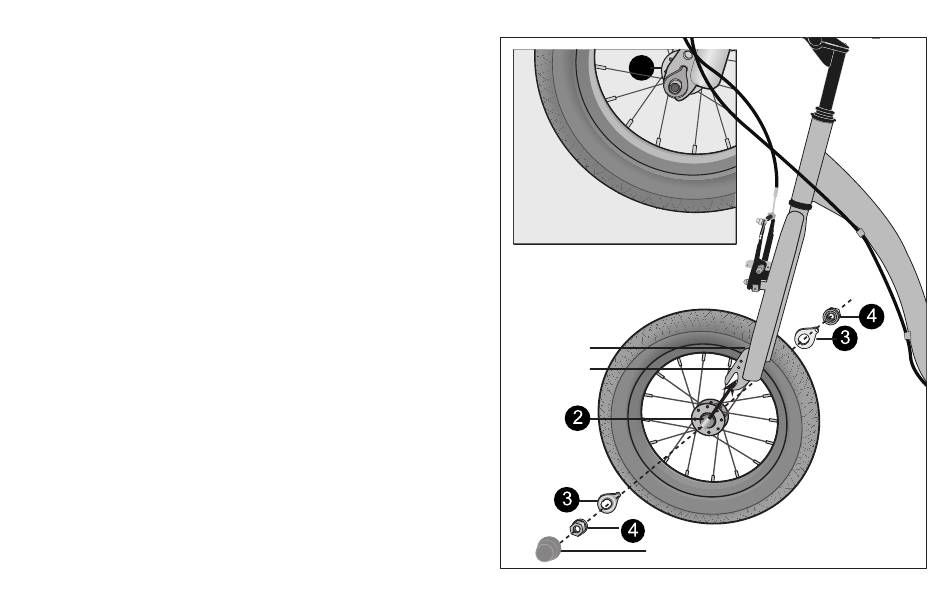

In das Ausfallende
eingesetzte
Abbildung 2.5
Halteklammerscheibe
Ausfallende
der Gabel
Bohrung im
Ausfallende
Achse
Unterlegscheibe
Achsmutter
Wasserdichte Kunststoffkappe
12
Abbildung 2.4
