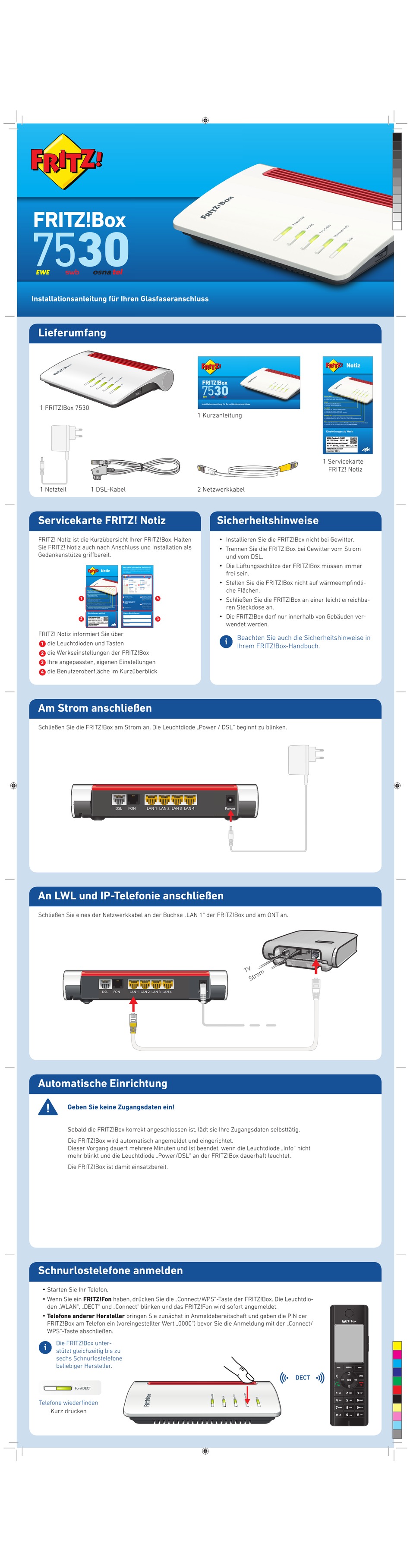

AVM FRITZ!Box 7530 Kurzanleitung

7530
Installationsanleitung für Ihren Glasfaseranschluss
Lieferumfang
1 FRITZ!Box 7530
1 Netzteil 1 DSL-Kabel
Servicekarte FRITZ! Notiz
FRITZ! Notiz ist die Kurzübersicht Ihrer FRITZ!Box. Halten
Sie FRITZ! Notiz auch nach Anschluss und Installation als
Gedankenstütze griff bereit.
Notiz Notiz
Power / DSL Power / DSL
• leuchtet bei D • leuchtet bei DSL-Verbindung SL-Verbindung ndung ndung dung ung un ng ng g g
• blinkt, wenn DSL unterbrochen ist • blinkt, wenn DS L unterbrochen is ist s t t t t
WLAN WLAN
• drücken für WLAN an/aus • drücken für WLAN an/aus
1 • leuchtet, wenn WLAN an ist • leuchtet, wenn WLAN an ist
Fon/DECT Fon/DECT
• drücken für Telefone wiederfi nden • drücken für Telefone wiederfi nden
• leuchtet bei einem Telefonat • leuchtet bei einem Telefonat
• blinkt bei Sprachnachrichten im Netz • blinkt bei Sprachnachrichten im Netz
Connect/WPS Connect/WPS
• drücken für WLAN- oder DECT-Gerät anmelden • drücken für WLAN- oder DECT-Gerät anmelden
• blinkt während ein WLAN- oder DECT-Gerät angemeldet wird • blinkt während ein WLAN- oder DECT-Gerät angemeldet wird
Info
• blinkt bei Nachrichten auf dem FRITZ!Box-Anrufbeantworter (einstellbar)
• leuchtet rot bei wichtiger Nachricht auf http://fritz.box
Einstellungen ab Werk
2
WLAN-Funknetz (SSID)
FRITZ!Box 7530 AF
WLAN-Netzwerkschlüssel
3779 8981 1562 8981 1234
FRITZ!Box-Kennwort
muster1234
FRITZ! Notiz informiert Sie über
die Leuchtdioden und Tasten
1
die Werkseinstellungen der FRITZ!Box
2
Ihre angepassten, eigenen Einstellungen
3
die Benutzeroberfl äche im Kurzüberblick
4
Am Strom anschließen
Schließen Sie die FRITZ!Box am Strom an. Die Leuchtdiode „Power / DSL" beginnt zu blinken.
An LWL und IP-Telefonie anschließen
Schließen Sie eines der Netzwerkkabel an der Buchse „LAN 1" der FRITZ!Box und am ONT an.
DSL
Automatische Einrichtung
Geben Sie keine Zugangsdaten ein!
Sobald die FRITZ!Box korrekt angeschlossen ist, lädt sie Ihre Zugangsdaten selbsttätig.
Die FRITZ!Box wird automatisch angemeldet und eingerichtet.
Dieser Vorgang dauert mehrere Minuten und ist beendet, wenn die Leuchtdiode „Info" nicht
mehr blinkt und die Leuchtdiode „Power/DSL" an der FRITZ!Box dauerhaft leuchtet.
Die FRITZ!Box ist damit einsatzbereit.
Schnurlostelefone anmelden
• Starten Sie Ihr Telefon.
• Wenn Sie ein FRITZ!Fon haben, drücken Sie die „Connect/WPS"-Taste der FRITZ!Box. Die Leuchtdio-
den „WLAN", „DECT" und „Connect" blinken und das FRITZ!Fon wird sofort angemeldet.
• Telefone anderer Hersteller bringen Sie zunächst in Anmeldebereitschaft und geben die PIN der
FRITZ!Box am Telefon ein (voreingestellter Wert „0000") bevor Sie die Anmeldung mit der „Connect/
WPS"-Taste abschließen.
Die FRITZ!Box unter-
stützt gleichzeitig bis zu
sechs Schnurlostelefone
beliebiger Hersteller.
Fon/ DECT
Telefone wiederfi nden
Kurz drücken
F O N
FRITZ!Box: Einrichten & informieren
Alle Einstellungen, Verbindungsinformationen und Zusatz-
funktionen Ihrer FRITZ!Box erreichen Sie einfach mit dem
Internetbrowser.
1
2
3
4 5
Einrichten der FRITZ!Box 4
1 FRITZ!Box in einem 4
Internetbrowser öff nen bequem und schnell mit
mit http://fritz.box Assistenten für Internet,
Telefonie, Sicherheit und
Komfort
Schneller Wechsel zwischen
2
FRITZ!Box, FRITZ!NAS und
MyFRITZ!
Informieren Sie sich in
5
der Übersicht auf einen
Blick über Verbindungen,
Anschlüsse, Telefonie,
3 Onlinehilfe öff nen
Funktionen und Netzwerk
Eigene Einstellungen
WLAN-Funknetz (SSID)
3
WLAN-Netzwerkschlüssel
FRITZ!Box-Kennwort
DSL FON LAN 1 LAN 2 LAN 3 LAN 4
FON LAN 1 LAN 2 LAN 3 LAN 4
7530
Installationsanleitung für Ihren Glasfaseranschluss
1 Kurzanleitung
2 Netzwerkkabel
Sicherheitshinweise
• Installieren Sie die FRITZ!Box nicht bei Gewitter.
• Trennen Sie die FRITZ!Box bei Gewitter vom Strom
und vom DSL.
• Die Lüftungsschlitze der FRITZ!Box müssen immer
frei sein.
• Stellen Sie die FRITZ!Box nicht auf wärmeempfi ndli-
che Flächen.
• Schließen Sie die FRITZ!Box an einer leicht erreichba-
ren Steckdose an.
• Die FRITZ!Box darf nur innerhalb von Gebäuden ver-
wendet werden.
Beachten Sie auch die Sicherheitshinweise in
Ihrem FRITZ!Box-Handbuch.
Power
Power
Notiz Notiz
Power / DSL Power / DSL L
• leuchtet • leuchtet bei DSL-Verbindung bei DSL-Ve rbindung ndung ndung dung dung ung ung ng ng ng ng ng g g g
• blinkt, wenn DSL unterbrochen ist • blinkt, wenn DSL unt erbrochen i st st i st st t t t
WLAN WLAN
• drücken für WLAN an/aus • drücken für WLAN an/aus
• leuchtet, wenn WLAN an ist • leuchtet, wenn WLAN an ist
Fon/DECT Fon/DECT
• drücken für Telefone wiederfi nden • drücken für Telefone wiederfi nden
• leuchtet bei einem Telefonat • leuchtet bei einem Telefonat
• blinkt bei Sprachnachrichten im Netz • blinkt bei Sprachnachrichten im Netz
Connect/WPS Connect/WPS
• drücken für WLAN- oder DECT-Gerät anmelden • drücken für WLAN- oder DECT-Gerät anmelden
• blinkt während ein WLAN- oder DECT-Gerät angemeldet wird • blinkt während ein WLAN- oder DECT-Gerät angemeldet wird
Info
• blinkt bei Nachrichten auf dem FRITZ!Box-Anrufbeantworter (einstellbar)
• leuchtet rot bei wichtiger Nachricht auf http://fritz.box
Einstellungen ab Werk
WLAN-Funknetz (SSID)
FRITZ!Box 7530 AF
WLAN-Netzwerkschlüssel
3779 8981 1562 8981 1234
FRITZ!Box-Kennwort
muster1234
1 Servicekarte
FRITZ! Notiz
DECT
