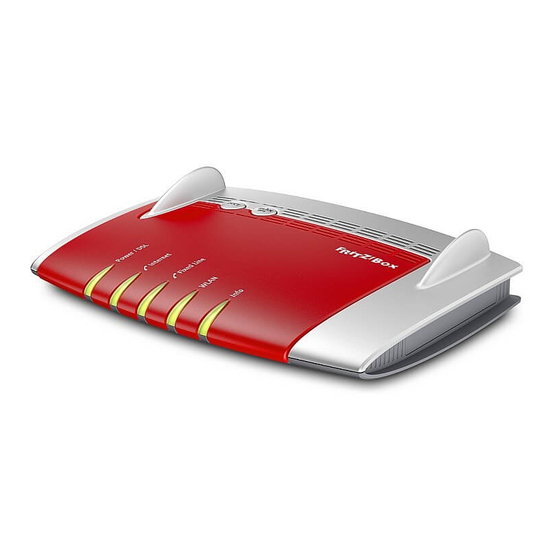

AVM FRITZ!Box 7490 Installationsanleitung
Leonet einrichtung internet und telefonie
Vorschau ausblenden
Andere Handbücher für FRITZ!Box 7490:
- Installationshandbuch und benutzerhandbuch (229 Seiten) ,
- Kurzanleitung (220 Seiten) ,
- Handbuch (210 Seiten)
Verwandte Anleitungen für AVM FRITZ!Box 7490
Inhaltszusammenfassung für AVM FRITZ!Box 7490
- Seite 1 EINRICHTUNG INTERNET UND TELEFONIE Für die FRITZ!Box 7490, 7530 und 7590 INSTALL ATIONSANLEITUNG...
- Seite 2 Das Dokument basiert auf der FRITZ!OS 7.0 und höher, mögliche spätere Änderungen in der Oberfläche seitens AVM erfordern ggf. einer Anpassung dieses Dokumentes. Die hier dargestellte Hilfe ist primär für die bei LEONET gebräuchlichen FRITZ!Boxen 7530, 7590 und 7490 gedacht. Aufgrund des bei allen AVM FRITZ!Boxen üblichen Fritz-OS sind die Installationsschritte, soweit nicht explizit unterschieden wird, identisch.
-
Seite 3: Stufe 1 - Richtige Verkabelung
Stufe 1 - Richtige Verkabelung Beispiel für die Installation von zwei marktüblichen Routern der AVM-FRITZ!Box Familie Beispiel: FRITZ!Box 7530 Glasfasermodem (ONT) Glasfaserhausanschluss (APL) Glasfaserverbindungskabel Netzwerkkabel Beispiel: FRITZ!Box 7590 Glasfasermodem (ONT) Glasfaserhausanschluss (APL) Glasfaserverbindungskabel Netzwerkkabel FRITZ!Box an (V)DSL anschließen: Stecken Sie das graue DSL-Kabel in die „DSL“-Buchse der FRITZ!Box und in die mit „F“ beschriftete Buchse der TAE-Dose. -
Seite 4: Stufe 2 - Einrichtung Internetzugang
Stufe 2 - Einrichtung Internetzugang Beispiel für die Installation von zwei marktüblichen Routern der AVM-FRITZ!Box Familie Mit einem Netzwerkkabel den PC/Laptop mit dem Router verbinden: Verbinden Sie Ihren PC oder Laptop mittels Netzwerkkabel mit der FRITZ-Box (an einer freien, gelben Netzwerkbuchse LAN 1-4) Einloggen in den Router: Öffnen Sie in Ihrem PC einen Internetbrowser (Firefox, Google Chrome, Internet Explorer etc.) und... - Seite 5 Setzen Sie das Häkchen entsprechen Ihrer Entscheidung und Klicken Sie an dieser Stelle „OK“ Assistent abbrechen: Brechen Sie den darauffolgenden Assistenten ab, um auf die Übersichtsseite der FRITZ!Box zu gelangen. Aktivieren der erweiterten Ansicht: Schalten Sie die erweiterte Ansicht ein. Diese Funktion wird durch Auswahl der „drei Punkte“ am rechten oberen Rand sichtbar. In diesem Menü finden Sie auch die Möglichkeit das von AVM vorgewählte Kennwort durch eines von Ihnen bestimmtes Kennwort zu verändern.
- Seite 6 Aktivieren der LED: Die Info LEDs auf der Oberseite der FRITZ!Box können unterschiedliche Betriebszustände an- zeigen oder können auch ausgeschaltet werden. Diese Funktionen können unter System – Tasten und LEDs eingestellt werden. Um für die Einrichtung der Internetverbindung die richtige optische Rückmeldung zu bekommen, empfehlen wir folgende Einstellung: „Internetverbindung besteht –...
- Seite 7 LEONET AG VDSL Glasfaser- Leitung xxxxxxxx@leonet.de Testen Internetfunktion: Bevor nächster Schritt Telefonie – Test Internet durch Öffnen eines Neuen Tabs auf Ihrem Browser und Eingabe einer beliebigen Internetadresse – Sollte das Ergebnis die Anzeige der gewählten Internetadresse sein, ist das Einrichten des Internet- zuganges erfolgreich abgeschlossen und der nächste Schritt, die Einrichtung der Telefonie kann erfolgen.
-
Seite 8: Stufe 3 - Einrichtung Telefoniedienst
Stufe 3 - Einrichtung Telefoniedienst Beispiel für die Installation von zwei marktüblichen Routern der AVM-FRITZ!Box Familie Anschlusseinstellungen durchführen: • Wählen Sie das Menü „Telefonie“ / Eigene Rufnummern“ aus und wählen Sie den Reiter „Anschlusseinstellungen“ an. • Deutschland setzen • Geben Sie nun Ihre „Ortsvorwahl“ ein. (z.B. 09923) •... - Seite 9 • Wählen Sie nun „Verbindungseinstellungen für DSL/WAN“ • Setzen Sie ein Häkchen bei VLAN für Internettelefonie wird benötigt und tragen Sie in das Feld VLAN-ID den Wert 232 und in das Feld PBit den Wert 5 ein. • Bestätigen Sie ihre Einstellungen mit Übernehmen xxxxxxxx@leonet.de Rufnummern einrichten: Wählen Sie im Menü...
- Seite 10 • Wählen Sie hier IP-basierter Anschluss aus • Bestätigen Sie mit „Weiter“ • Stellen Sie nun den Telefonie-Anbieter auf anderer Anbieter um und geben Sie Ihre Rufnummer ohne Vorwahl (z.B.: Vorwahl: 09431 Rufnummer: 123456789) bei „Rufnummer für die Anmel- dung“ und „Interne Rufnummer in der FRITZ!Box“ ein. •...
- Seite 11 sip.leonetvoice.de Erweiterte Einstellungen der Rufnummern • Wählen Sie nun im Menü „Telefonie – Eigene Rufnummern“ an • Klicken Sie auf das „Bearbeitungssymbol“ der Rufnummer, um in das erweiterte Menü zu gelangen. sip.leonetvoice.de Einstellungen Rufnummer WICHTIG!!!!!! Setzen Sie nun den Haken bei „Ausgehende Notrufe ohne Vorwahlen übermitteln“. Ist dieses Häkchen nicht gesetzt, funktioniert kein NOTRUF! •...
- Seite 12 sip.leonetvoice.de sip.leonetvoice.de Anschluss eines Telefones an der F!B Telefoniegerät einrichten • Wählen Sie nun im Menü „Telefonie – Telefoniegeräte“ an • Klicken Sie nun auf „Neues Gerät einrichten“. • Wählen Sie nun Ihren Gerätetyp aus, den Sie einrichten wollen...
- Seite 13 Konnten wir Ihnen helfen? Sollten Sie noch Fragen haben wenden Sie sich bitte an den LEONET Kundenservice Tel. 0800 80 45 990 oder per E-Mail an info@leonet.de . AUS BAYERN. FÜR BAYERN. LEONET AG Technologiecampus 4 | 94244 Teisnach Vorstand: Tel.
