- Montageanleitung -
(bitte zusammen mit dem Kaufbeleg aufbewahren)
D9640 / D9641
D964031 / D964161
- Assembly instructions -
(please retain and file together with the purchase receipt)
- Notice de montage -
(à conserver et à accrocher impérativement avec le justificatif d´achat)
- Montagehandleiding -
(samen met de aankoopfactuur in ieder geval bewaren)
Werbung

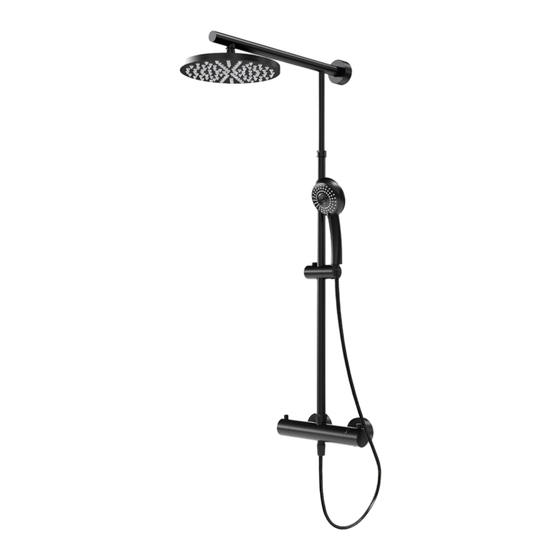

Verwandte Anleitungen für Schulte Rain Classic Black Style
Inhaltszusammenfassung für Schulte Rain Classic Black Style
- Seite 1 304-4 11-21 - Montageanleitung - (bitte zusammen mit dem Kaufbeleg aufbewahren) D9640 / D9641 D964031 / D964161 - Assembly instructions - (please retain and file together with the purchase receipt) - Notice de montage - (à conserver et à accrocher impérativement avec le justificatif d´achat) - Montagehandleiding - (samen met de aankoopfactuur in ieder geval bewaren)
-
Seite 2: Maßzeichnung, Dimensional Drawing, Dimensions, Maatekening
Maßzeichnung, dimensional drawing, dimensions, maatekening 75 - 90 mm 345 mm 150 mm 296 mm 113 mm Info Alle Maßangaben unterliegen einer Toleranz von ± 5 mm Maße teilweise abhängig von der Position der S-Anschlüsse und können fertigungsbedingt geringfügig variieren. All dimensions are subject to a tolerance of ±... - Seite 3 Ersatzteilübersicht, spare parts overview, apercu des pièces détanchées, onderdelen overzicht E98501-1 46,95 € E98595-3 106,95 € D9628* 59,95 € D96128* E98508-6 129,00 € 24,95 € E98520-29 26,95 € D9629* 59,95 € D96129* E98559-4 129,00 € 66,00 € E98527-2 44,95 € E98515-5* 24,95 €...
- Seite 4 Benötigtes Werkzeug, Tools required, Quitillage nécessaire, Benodigd gereedschap Ø 6 28-30 mm 3 Min. - 4 -...
- Seite 5 - 5 -...
- Seite 6 Ø 6 mm - 6 -...
- Seite 7 - 7 -...
- Seite 8 Info Thermostatkartusche wechseln. Wasser abstellen! change the thermostat cartrigde. turn off the water! changez la cartouche du thermostat. couper l´arrivée d´eau! eenhendelmenkraan wisselen. water afsluiten! 38°C - 8 -...
- Seite 9 Info Rückflussverhinderer wechseln. Wasser abstellen! non-return valve maintenance. turn of the water! Entretien du clapet anti-retour. couper l´arrivée d´eau! terugslagklep anderhoud. water afsluiten! # optional # optional Info Einbau in umgekehrter Reihenfolge. Installation in the reverse order. Montage dans le sense inverse. Inbouw in omgekeerde volgorde.
- Seite 10 Info Umsteller wechseln. Wasser abstellen! change the diverter. turn of the water! changez l´inverseur. couper l arrivée d´eau! de omstelling wisselen. water afsluiten! Info Einbau in umgekehrter Reihenfolge. Installation in the reverse order. Montage dans le sense inverse. Inbouw in omgekeerde volgorde. 8-10 Nm Info Temperatureinstellung.
- Seite 11 Info Tropfende Brausen: Hand- und Kopfbrause dripping head or hand shower pommeau haut ou dochette à main goutent druipende dochekop of handdoche Info Tropfende Brausen: Hand- und Kopfbrause dripping head or hand shower pommeau haut ou dochette à main goutent druipende dochekop of handdoche Info Handbrausehalter verdreht sich.
- Seite 12 304-4 Kontrollbeleg Control Receipt Justificatif de contrôle Controle-attest Prüfnummer/ Inspection number / Numéro d´essai / Controlenummer Duschservice Zum Hohlen Morgen 22 59939 Olsberg Deutschland / Germany / Allemagne / Duitsland Ersatzteilbestellung: Allgemeine technische Probleme: E-Mail: Fax 02962 / 972-4260 Telefon 02962 / 972-40 ersatzteile@duschservice.de...
