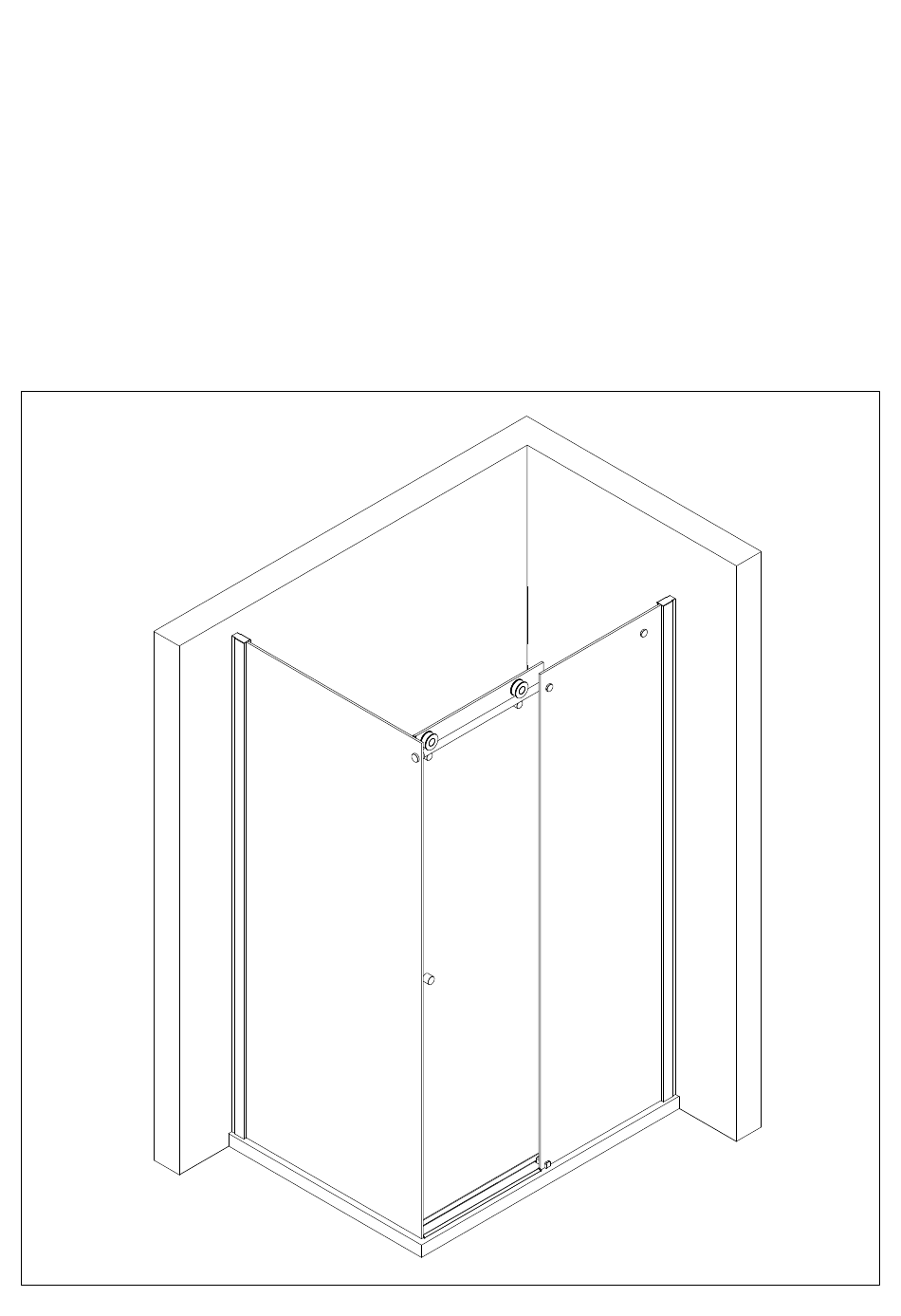

- Seite 1 1312-13 06/20 - Montageanleitung - Assembly instructions - Notice de montage D7081280 - Montagehandleiding D7081290 - Návod na montáž D7081490 - Instructiune de montaj D7081480 - Navodila za namestitev D7081680 - Installationstruktioner D7081690...
- Seite 2 1312-13 10.2 10.3 11.12 11.1 11.3 11.4 10.1 11.5 11.6 11.8 11.7 11.9 11.10 11.11 Pos. Bezeichnung Ersatzteil-Nr. Preis Pos. Bezeichnung Ersatzteil-Nr. Preis 2 x Rollengegenhalter Laufschienenanschlag komplett 2 x Gegenstück 10.1 1 x Anschlag E79269 89,00 € 2 x Ring unten 10.2 1 x Anschlagpuffer E79267...
- Seite 3 Ø 6 Ø 3 1200 x 800 mm 1185 - 1205 mm x 785 - 805 mm 1385 - 1405 mm x 785 - 805 mm 1400 x 800 mm 1200 x 900 mm 1185 - 1205 mm x 885 - 905 mm 1400 x 900 mm 1385 - 1405 mm x 885 - 905 mm Sollte der Wannenrand...
- Seite 4 Pos. 36 Pos. 31 Ø 6 mm Pos. 35 Pos. 8 Pos. 22...
- Seite 5 Pos. 31 Pos. 8 Pos. 5.1 Pos. 5.4 Pos. 5.2 Pos. 5.3 Pos. 41 Pos. 5.6 Pos. 36 Ø 6 mm Pos. 31 Pos. 35...
- Seite 6 Pos. 9 Pos. 22 Pos. 11.7 Pos. 11.6 Pos. 11.8 Pos. 11.5 Pos. 11.9 Pos. 41...
- Seite 7 Pos. 11.3 Pos. 11.12 Pos. 10.2 Pos. 10.1 Pos. 11.1 Pos. 40 Pos. 10.3...
- Seite 8 Pos. 11.1 Pos. 3.3 Pos. 3.5 Pos. 3.4 Pos. 4.1 Pos. 11.5 Pos. 3.2 Die Schraube nicht anziehen, bitte nur vormontieren. Do not overtighten the screws, only pre-assemble. Ne pas serrer la vis uniquement la prémonter. Schroeven niet aandraaien, alleen voormonteren.
- Seite 9 Pos. 3.2 Pos. 11.4 Pos. 42 Die Schrauben anziehen. Seize the screws. Cerrez les vis. Schroeven aandraaien. Pos. 41 Ø 3 mm Pos. 33 Pos. 34...
- Seite 10 Pos. 4.6 Pos. 4.5 Pos. 4.7 Pos. 4.1-4.4 Pos. 21 Pos. 7 Pos. 5.7 Pos. 18 Pos. 5.7...
- Seite 11 Pos. 11 Pos. 7 Pos. 23 Pos. 23 Pos. 4.7 Wenn die Tür nicht schließt, Pos. 4.7 lösen und die Tür in der Höhe verschieben. If the door doesn't close properly, Pos. 4.7 unscrew and the door adjust. Pos. 4.7...
- Seite 12 Pos. 2# #Optional, en option, optioneel...
- Seite 13 Pos. 4 Pos. 1.4 SW 4 Pos. 1 Pos. 1.2 Pos. 1.3 Pos. 1.1 Pos. 22 Pos. 15 Pos. 45 Pos. 16...
- Seite 14 Pos. 32 Pos. 32 Pos. 4.8 Pos. 3.1 Pos. 4.8 Pos. 1.5 Pos. 11.10/ Pos. 11.11 24 h...
- Seite 15 24 h...
- Seite 16 1312-13 Kontrollbeleg Control Receipt Prüfnummer/ Inspection number Duschservice Zum Hohlen Morgen 22 59939 Olsberg Deutschland / Germany / Allemagne / Duitsland Ersatzteilbestellung: E-Mail: Allgemeine technische Probleme: Fax 02962 / 972-4260 Telefon 02962 / 972-40 ersatzteile@duschservice.de...
