Aufbauanleitung
Montagehandleiding / Návod k montáži / Návod na montáž

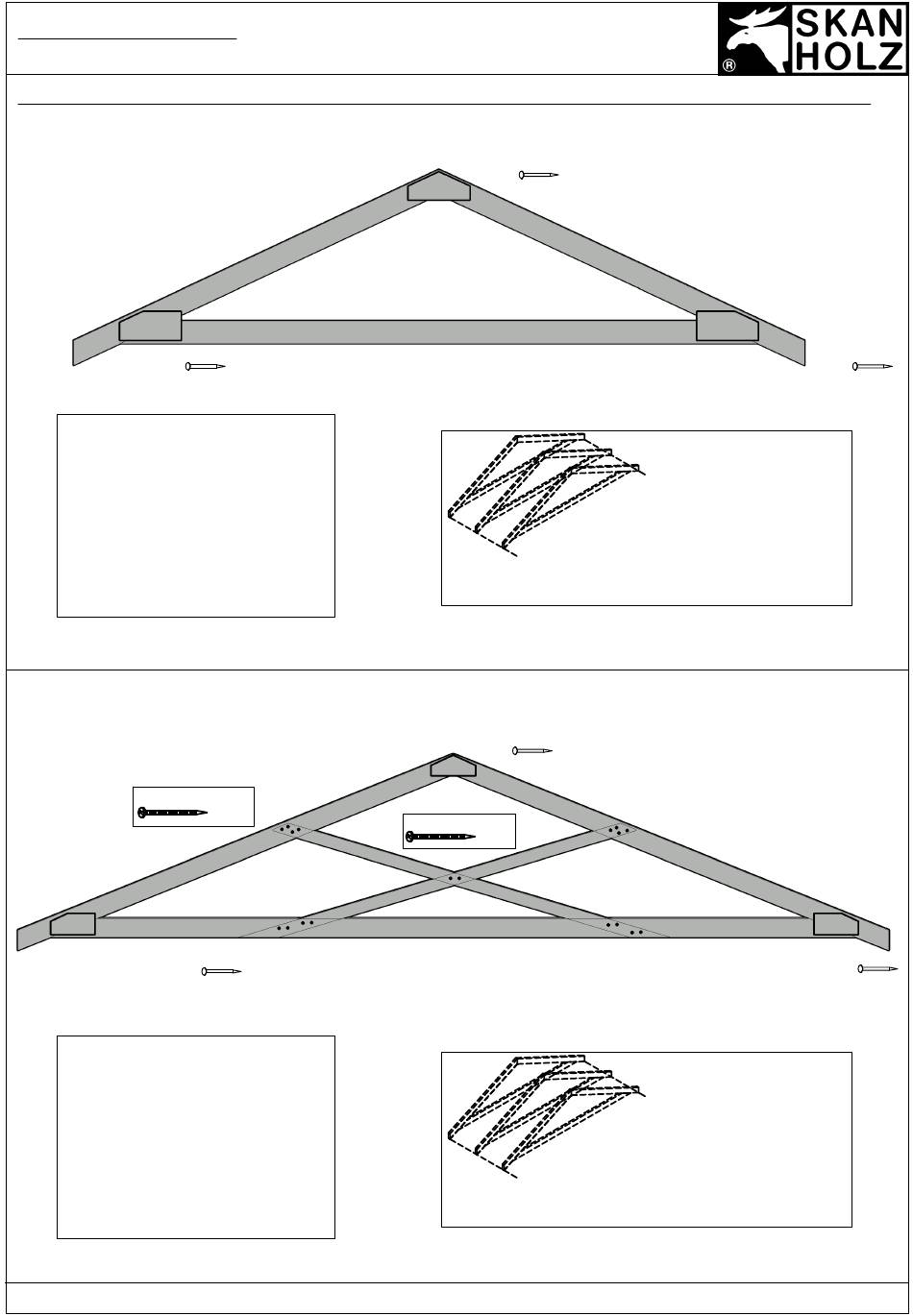

5. Giebeldreiecke / Gable triangles / Triangles de pignon / Gevel driehoeken / Štítové trojúhelníky / Štítové trojuholníky
Bei Einzelcarports
/ For single carports / Pour les carports individuels / Voor enkele carports / Pro jednotlivé přístřešky pro auta / Pre jednotlivé prístrešky pre autá:
1 x C123-014 + je 10 x C119
Die innenliegenden Dreiecke werden
beidseitig mit den Platten befestigt.
The inner triangles are fixed to the panels on
both sides.
Les triangles intérieurs sont fixés des deux
côtés avec les panneaux.
De binnenste driehoeken zijn aan beide zijden
aan de panelen bevestigd.
Vnitřní trojúhelníky jsou k panelům připevněny
z obou stran.
Vnútorné trojuholníky sú pripevnené k panelom
na oboch stranách.
Bei Doppelcarports / For double carports / Pour les carports doubles / Voor dubbele carports / Pro dvojité přístřešky pro auta / Pre dvojité prístrešky pre autá:
8 x C105-0050
C123-016 + je 10 x C119
Die innenliegenden Dreiecke werden
beidseitig mit den Platten befestigt.
The inner triangles are fixed to the panels on
both sides.
Les triangles intérieurs sont fixés des deux
côtés avec les panneaux.
De binnenste driehoeken zijn aan beide zijden
aan de panelen bevestigd.
Vnitřní trojúhelníky jsou k panelům připevněny
z obou stran.
Vnútorné trojuholníky sú pripevnené k panelom
na oboch stranách.
Assembly instructions / Instructions de montage /
50mm
1 x C123 + je 10 x C119
Make sure the dimensions are the same !
Veiller à ce que les dimensions soient identiques !
Ujistěte se, že rozměry jsou stejné !
Uistite sa, že rozmery sú rovnaké !
C123 + je 10 x C119
BH2/8-316-128
2 x C105-0040
40mm
Make sure the dimensions are the same !
Veiller à ce que les dimensions soient identiques !
Ujistěte se, že rozměry jsou stejné !
Uistite sa, že rozmery sú rovnaké !
1 x C123-014 + je 10 x C119
Auf gleiche Maße achten !
C123-016 + je 10 x C119
Auf gleiche Maße achten !
