Aufbauanleitung / assembly instructions mod.
2363, 2364 Holzplatte mit Frontauszug
wood plate top with front extension
8x
M8 x 25
Klappeinlagen-
paket

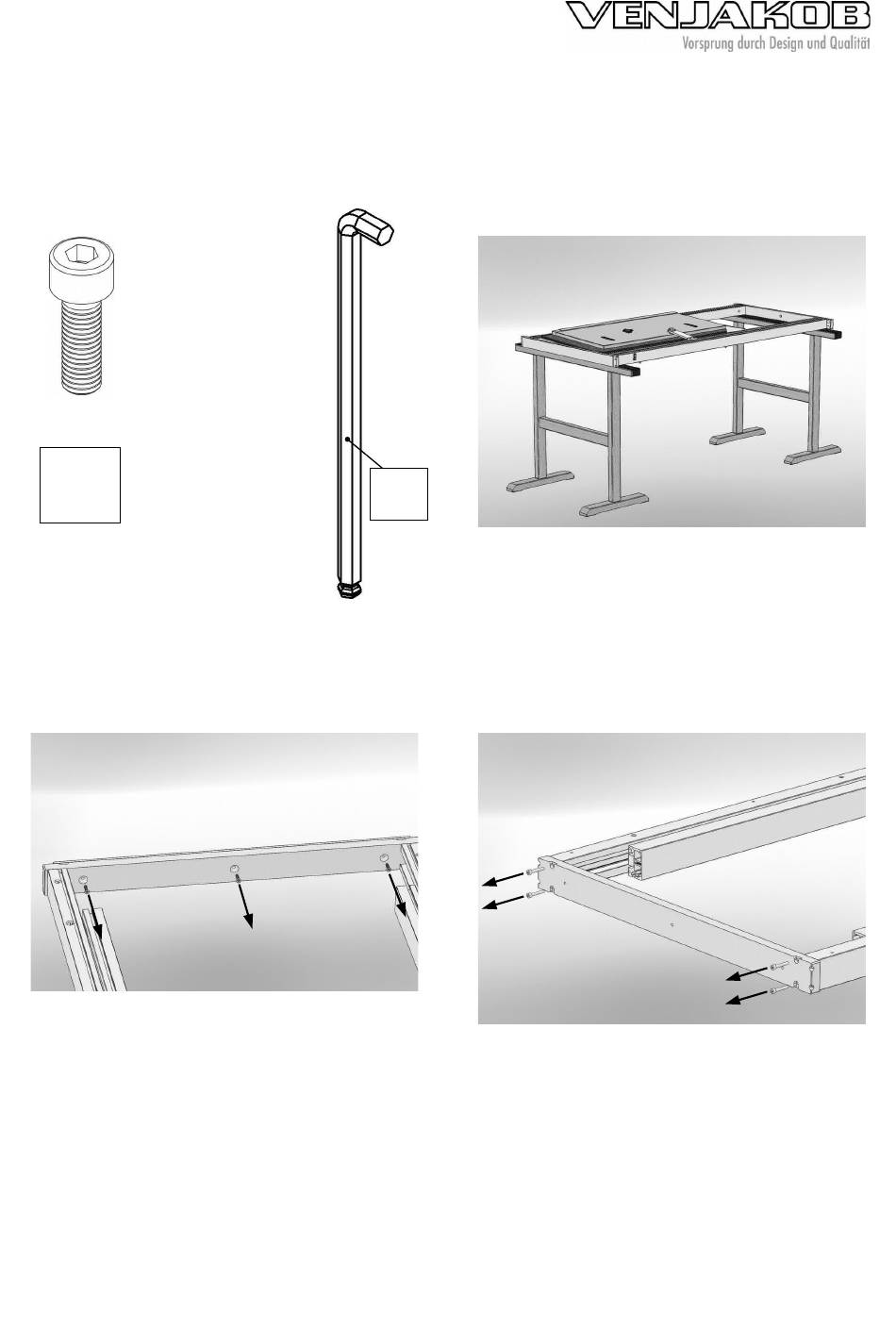

1.Montagematerial.
1. Fitting material.
Montage Tischbeine / assembling of table legs
Festseite / fixed side:
3. Den Auszug etwa 20 cm ausziehen.
Die Zierblende abschrauben.
3. Drag the pullout approximately 20 cm.
Unscrew the decorative cover.
2363, 2364 Holzplatte mit Frontauszug
SW6
Klappein-
lagenpaket
2. Den Oberbau umgedreht auf gepolsterten
Montageböcken ablegen.
2. Put the table-top upside down onto padded
assembling trestles.
4. Die Traverse abschrauben.
4. Unscrew the traverse.
1 / 7
Änderungsdatum: 25.03.22
Werbung
Verwandte Anleitungen für Venjakob 2363
Inhaltszusammenfassung für Venjakob 2363
- Seite 1 Aufbauanleitung / assembly instructions mod. 2363, 2364 Holzplatte mit Frontauszug wood plate top with front extension M8 x 25 Klappein- Klappeinlagen- lagenpaket paket 1.Montagematerial. 2. Den Oberbau umgedreht auf gepolsterten 1. Fitting material. Montageböcken ablegen. 2. Put the table-top upside down onto padded assembling trestles.
-
Seite 2: Großer Abstand
Die beiden Tischbeine beim Anschrauben nach unten drücken. 8. Fix both table legs with two screws each and use the provided hex-wrench. Push down both table legs while fixing them. 2 / 7 2363, 2364 Holzplatte mit Frontauszug Änderungsdatum: 25.03.22... - Seite 3 11. Vor dem Ausziehen auf beiden Seiten die schwarzen Bremsschrauben lösen. 11. Before the extension can be pulled out, the two black screws must be released. 3 / 7 2363, 2364 Holzplatte mit Frontauszug Änderungsdatum: 25.03.22...
- Seite 4 For this purpose the nut 13. … loosen the socket screw and adjust the can be loosened and after adjusting be extenson-rod accordingly. Then tighten the tightened. socket screw again. 4 / 7 2363, 2364 Holzplatte mit Frontauszug Änderungsdatum: 25.03.22...
-
Seite 5: Rechte Seite Einstellen
16c. Swing out the table-extension by using the 16c: Die Klappeinlage mit dem Ledergriff aus- leather belt. Check the hight again; if klappen, die Höhe rechts erneut kontrollie- necessary adjust again. ren und wenn nötig erneut einstellen. 5 / 7 2363, 2364 Holzplatte mit Frontauszug Änderungsdatum: 25.03.22... -
Seite 6: Linke Seite Einstellen
17c. Swing in both pieces of the table-extension at the same time. Use the leather-belt to swing out the table- extension and check the hight again. If necessary, adjust again. 6 / 7 2363, 2364 Holzplatte mit Frontauszug Änderungsdatum: 25.03.22... - Seite 7 18. Fertiger Tisch; nicht ausgezogen. Die Beine sind um etwa 1 Grad abgewinkelt. 18. Finished table; not extended. The legs are angled about 1 degree. 19. Fertiger Tisch; ausgezogen. 19. Finished table; extended. 7 / 7 2363, 2364 Holzplatte mit Frontauszug Änderungsdatum: 25.03.22...
- Seite 8 Aufbauanleitung / assembly instructions mod. 2365, 2366 Holzplatte mit Frontauszug wood plate top with front extension M8 x 25 Klappeinlagen- paket Klappein- lagenpaket 1.Montagematerial. 2. Den Oberbau umgedreht auf gepolsterten 1. Fitting material. Montageböcken ablegen. 2. Put the table top upside down onto padded assembling trestles.
- Seite 9 ~ 3 mm 5. Den Tisch wenden, ohne die Füße zu belasten 6. Prüfen, ob die Hauptplatte gegenüber den und dann gleichzeitig alle 4 Tischbeine auf Tischbeinen etwa 3 mm höher ist. dem Boden absetzen. Die Tischbeine können nach dem Lösen der 5.
- Seite 10 8. Prüfen ob die Oberkanten des Auszugs und SW13 der Hauptplatte innen auf einer Höhe sind. Nur wenn nicht … 8. Check in the middle if the upper surfaces of the board and the extension are on one level. Only if not ... SW2,5 SW2,5 9.
- Seite 11 11. Prüfen ob die Oberkanten des Auszugs und der Hauptplatte außen auf einer Höhe sind. Wenn nicht … 11. Check at the outer sides, if the upper surfaces of the board and the extension are on one level. If not ... Rechte Seite einstellen: weiße Stellschrauben white adjusting-screws...
- Seite 12 Linke Seite einstellen: 13a. Die Klappeinlage fassen und beide Teile 13b. … und beide Halbteile ganz umklappen. gleichzeitig vorsichtig hochklappen... Die Höhe mit einem Kreuz-Schraubendreher 13a. Grab both pieces of the table-extension an den schwarzen Laschen einstellen. and swing out both pieces of the table- 13b.
- Seite 13 14. Fertiger Tisch; nicht ausgezogen. Die Beine sind um etwa 1 Grad abgewinkelt. 14. Finished table; not extended. The legs are angled about 1 degree. 15. Fertiger Tisch; ausgezogen. 15. Finished table; extended. 6 / 6 2365, 2366 Holzplatte mit Frontauszug Änderungsdatum: 25.03.22...
