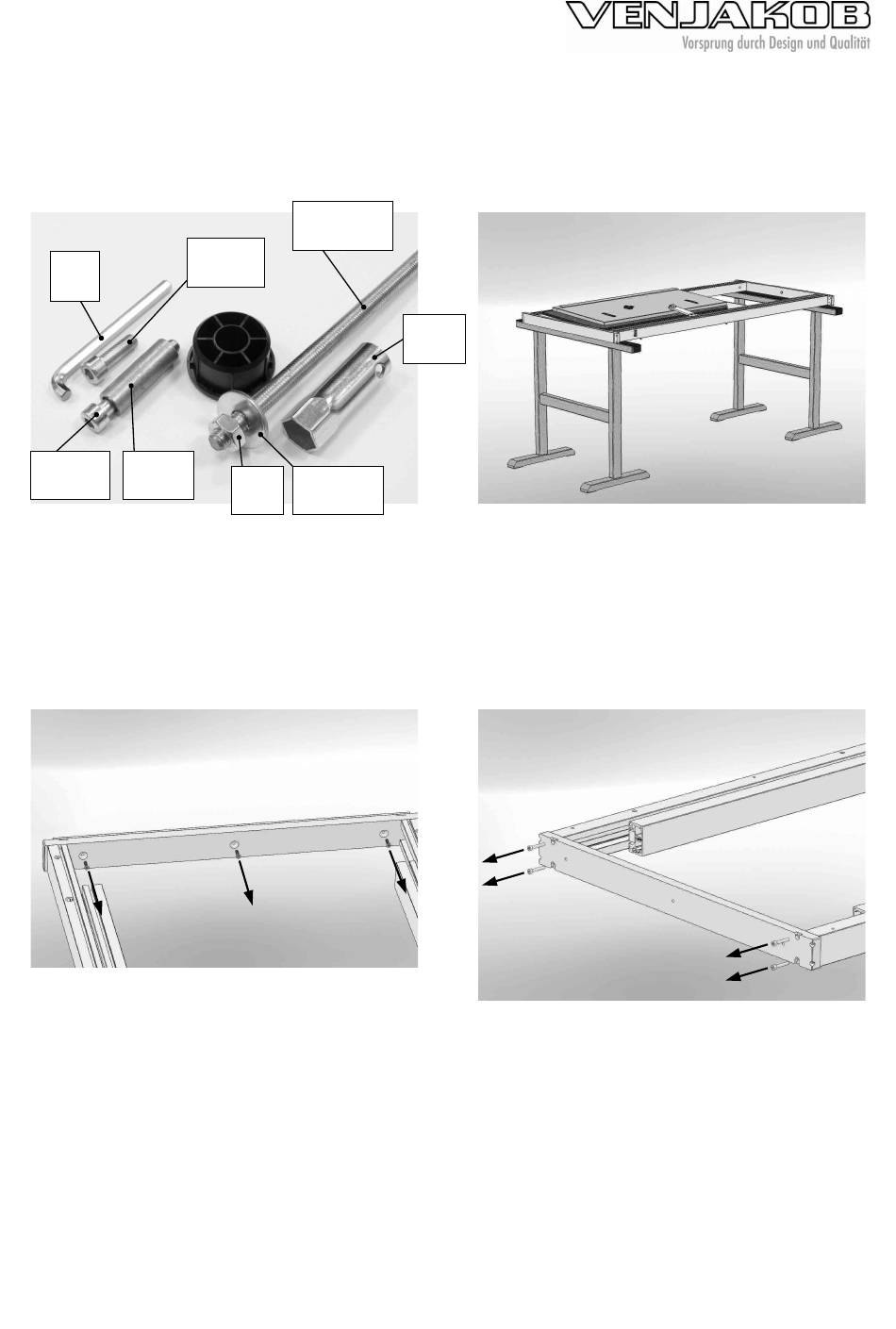

Aufbauanleitung / assembly instructions mod.
2364 Keramik-, Glas-Platte mit Frontauszug
2364 ceramic / glass top with front extension
für 2365-2366 siehe weiter unten / for 2365-2366 see farther below!
8x
1x
M8 x 25
SW6
6x
6x
M8 x 55
14 x 43
1.Montagematerial.
1. Fitting material.
Montage Befestiungselemente / assembling of table-leg connection
Festseite / fixed side:
3. Den Auszug etwa 20 cm ausziehen.
Die Zierblende abschrauben.
3. Drag the pullout approximately 20 cm.
Unscrew the decorative cover.
2364 Keramik-, Glas-Platte mit Frontauszug
4x
M10 x 575
4x
4x
4x
M10
30 x 10,5
1x
SW17
2. Den Oberbau umgedreht auf gepolsterten
Montageböcken ablegen.
2. Put the table top upside down onto padded
assembling trestles.
4. Die Traverse abschrauben.
4. Unscrew the traverse.
1 / 9
Änderungsdatum: 21.11.17
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Venjakob 2364
Inhaltszusammenfassung für Venjakob 2364
- Seite 1 Aufbauanleitung / assembly instructions mod. 2364 Keramik-, Glas-Platte mit Frontauszug 2364 ceramic / glass top with front extension für 2365-2366 siehe weiter unten / for 2365-2366 see farther below! M10 x 575 M8 x 25 SW17 M8 x 55 14 x 43 30 x 10,5 1.Montagematerial.
-
Seite 2: Großer Abstand
Die beiden Befestigungs- elemente beim Anschrauben nach unten drücken. 8. Fix both table-leg connections with two screws each and use the provided hex-wrench. Push down both table-leg connections while fixing them. 2 / 9 2364 Keramik-, Glas-Platte mit Frontauszug Änderungsdatum: 21.11.17... - Seite 3 11. Put a black plug connection into each table- Tischbeine auf dem Boden absetzen. leg. 12. Turn the table right-side-up without using the feet. Then put the table down on all 4 legs at once. 3 / 9 2364 Keramik-, Glas-Platte mit Frontauszug Änderungsdatum: 21.11.17...
- Seite 4 ... 15. … die Platte gleichmäßig zu den Fuß- Befestigungselementen ausrichten und erst dann ... 15. … adjust the board to the middle and finally ... 4 / 9 2364 Keramik-, Glas-Platte mit Frontauszug Änderungsdatum: 21.11.17...
- Seite 5 18. Vor dem Ausziehen auf beiden Seiten die schwarzen Bremsschrauben lösen. 18. Before the extension can be pulled out, the two black screws must be released. 5 / 9 2364 Keramik-, Glas-Platte mit Frontauszug Änderungsdatum: 21.11.17...
- Seite 6 For this purpose the nut 20. … loosen the socket screw and adjust the can be loosened and after adjusting be extenson-rod accordingly. Then tighten the tightened. socket screw again. 6 / 9 2364 Keramik-, Glas-Platte mit Frontauszug Änderungsdatum: 21.11.17...
-
Seite 7: Rechte Seite Einstellen
23c. Swing out the table-extension by using the 23c: Die Klappeinlage mit dem Ledergriff aus- leather belt. Check the hight again; if klappen, die Höhe rechts erneut kontrollie- necessary adjust again. ren und wenn nötig erneut einstellen. 7 / 9 2364 Keramik-, Glas-Platte mit Frontauszug Änderungsdatum: 21.11.17... -
Seite 8: Linke Seite Einstellen
24c. Swing in both pieces of the table-extension at the same time. Use the leather-blet to swing out the table- extension and check the hight again. If necessary, adjust again. 8 / 9 2364 Keramik-, Glas-Platte mit Frontauszug Änderungsdatum: 21.11.17... - Seite 9 25. Fertiger Tisch; nicht ausgezogen. 26. Fertiger Tisch; ausgezogen. 25. Finished table; not extended. 26. Finished table; extended. 9 / 9 2364 Keramik-, Glas-Platte mit Frontauszug Änderungsdatum: 21.11.17...
- Seite 10 Aufbauanleitung / assembly instructions mod. 2365, 2366 Keramik-, Glas-Platte mit Frontauszug 2365, 2366 ceramic / glass top with front extension für 2364- siehe weiter oben / for 2364- see farther above! M10 x 575 M8 x 25 SW17 M8 x 55...
- Seite 11 M10 x 575 SW17 30 x 10,5 5. In jedes Fuß-Befestigungselement eine 6. Die Tischbeine aufstecken und mit den Gewindestange schrauben. Scheiben und den Muttern fixieren. Zum 5. Screw a threaded bolt into each table-leg Schrauben der Mutter die mitgelieferte connection.
- Seite 12 14 x 43 M8 x 55 9. Die Platte auspacken und mittig auf dem 10. Die Platte mit den 6 Hülsen und 6 Schrauben Gestell auflegen. zunächst lose anschrauben ... 9. Unpack the board and put it onto the middle of 10.
- Seite 13 ~ 3 mm 13. Prüfen, ob die Hauptplatte gegenüber den Be- 14. Vor dem Ausziehen auf beiden Seiten die festigungselementen etwa 3 mm höher ist. schwarzen Bremsschrauben lösen. Die Befestigungselemente können nach dem 14. Before the extension can be pulled out, the Lösen der Schrauben (s.a.
- Seite 14 15. Prüfen ob die Oberkanten des Auszugs und SW13 der Hauptplatte innen auf einer Höhe sind. Nur wenn nicht … 15. Check in the middle if the upper surfaces of the board and the extension are on one level. Only if not ... SW2,5 SW2,5 16.
-
Seite 15: Rechte Seite Einstellen / Adjust Right Side
18. Prüfen ob die Oberkanten des Auszugs und der Hauptplatte außen auf einer Höhe sind. Wenn nicht … 18. Check at the outer sides, if the upper surfaces of the board and the extension are on one level. If not ... Rechte Seite einstellen / Adjust right side: weiße Stellschrauben... -
Seite 16: Linke Seite Einstellen / Adjust Left Side
Linke Seite einstellen / Adjust left side: 20a. Die Klappeinlage fassen und beide Teile 20b. … und beide Halbteile ganz umklappen. gleichzeitig vorsichtig hochklappen... Die Höhe mit einem Kreuz-Schraubendreher 20a. Grab both pieces of the table-extension an den schwarzen Laschen einstellen. and swing out both pieces of the table- 20b. - Seite 17 21. Fertiger Tisch; nicht ausgezogen. 22. Fertiger Tisch; ausgezogen. 21. Finished table; not extended. 22. Finished table; extended. 8 / 8 2365, 2366 Keramik-, Glas-Platte mit Frontauszug Änderungsdatum: 20.11.17...
