Venjakob 2363 Aufbauanleitung
Holzplatte mit frontauszug, anthrazit
Aufbauanleitung / assembly instructions mod. 2363 - 2366
Holzplatte mit Frontauszug, Anthrazit
wood top with front extension, anthracite
4x
M8 x 65
Oberbaupaket
4x
M8 x 25
Oberbaupaket

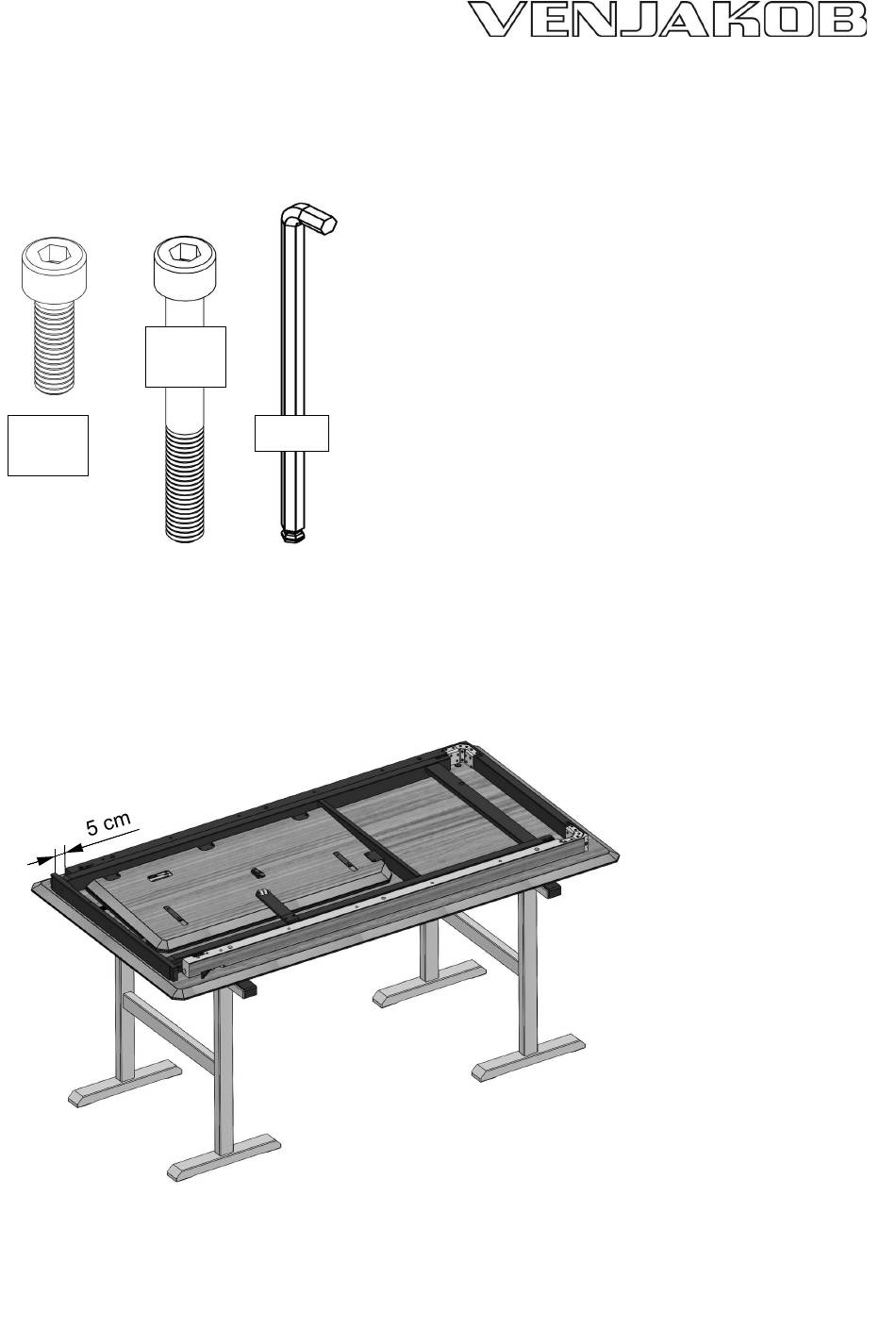

1.Montagematerial.
1. Fitting material.
2. Den Oberbau umgedreht auf gepolsterten Montageböcken ablegen und etwa 5 cm ausziehen.
2. Put the table top upside down onto padded assembling trestles and pull out about 5 cm.
2363 - 2366 Holzplatte mit Frontauszug, Anthrazit
SW6
Oberbaupaket
1 / 8
Änderungsdatum: 03.05.24
Inhaltsverzeichnis
Verwandte Anleitungen für Venjakob 2363
Inhaltszusammenfassung für Venjakob 2363
- Seite 1 Aufbauanleitung / assembly instructions mod. 2363 - 2366 Holzplatte mit Frontauszug, Anthrazit wood top with front extension, anthracite M8 x 65 Oberbaupaket M8 x 25 Oberbaupaket Oberbaupaket 1.Montagematerial. 1. Fitting material. 2. Den Oberbau umgedreht auf gepolsterten Montageböcken ablegen und etwa 5 cm ausziehen.
- Seite 2 Rechtes und linkes Tischbein so montieren, dass die Rolle in Auszugsrichtung steht. 3. Mount both roll-tablelegs onto the extension side. The rolls of the left and the right leg must be aligned to the extension direction. 2 / 8 2363 - 2366 Holzplatte mit Frontauszug, Anthrazit Änderungsdatum: 03.05.24...
- Seite 3 5. Den Tisch wenden, ohne die Füße zu belasten und dann gleichzeitig alle 4 Tischbeine auf dem Boden absetzen. 5. Turn the table right-side-up without using the feet. Then put the table down on all 4 feet at once. 3 / 8 2363 - 2366 Holzplatte mit Frontauszug, Anthrazit Änderungsdatum: 03.05.24...
- Seite 4 Kerbe nach innen: maximale Vorspannung 7. Before the extension can be pulled out, the two 8. Notch inwards: low pretension black levers must be released. Notch outwards: high pretension 4 / 8 2363 - 2366 Holzplatte mit Frontauszug, Anthrazit Änderungsdatum: 03.05.24...
- Seite 5 For this purpose the nut extenson-rod again. (SW13) can be loosened. Adjust the extension-rod by turning the inner socket screw. Then tighten the nut of the extension- rod again. 5 / 8 2363 - 2366 Holzplatte mit Frontauszug, Anthrazit Änderungsdatum: 03.05.24...
-
Seite 6: Rechte Seite Einstellen / Adjust The Right Side
13c: Die Klappeinlage mit dem Ledergriff aus- leather belt. Check the hight again; if klappen, die Höhe rechts erneut kontrollie- necessary adjust again. ren und wenn nötig erneut einstellen. 6 / 8 2363 - 2366 Holzplatte mit Frontauszug, Anthrazit Änderungsdatum: 03.05.24... -
Seite 7: Linke Seite Einstellen / Adjust The Left Side
14c. Swing in both pieces of the table-extension at the same time. Use the leather-belt to swing out the table- extension and check the hight again. If necessary, adjust again. 7 / 8 2363 - 2366 Holzplatte mit Frontauszug, Anthrazit Änderungsdatum: 03.05.24... - Seite 8 Die Beine sind um etwa 1 Grad abgewinkelt. 15. Finished table; not extended. The legs are angled about 1 degree. 16. Fertiger Tisch; ausgezogen. 16. Finished table; extended. 8 / 8 2363 - 2366 Holzplatte mit Frontauszug, Anthrazit Änderungsdatum: 03.05.24...
- Seite 9 Aufbauanleitung / assembly instructions mod. 2363, 2364 Holzplatte mit Frontauszug, Edelstahloptik wood plate top with front extension, stainless steel M8 x 25 Klappein- Klappeinlagen- lagenpaket paket 1.Montagematerial. 2. Den Oberbau umgedreht auf gepolsterten 1. Fitting material. Montageböcken ablegen. 2. Put the table-top upside down onto padded assembling trestles.
-
Seite 10: Großer Abstand
Die beiden Tischbeine beim Anschrauben nach unten drücken. 8. Fix both table legs with two screws each and use the provided hex-wrench. Push down both table legs while fixing them. 2 / 7 2363, 2364 Holzplatte mit Frontauszug, Edelstahloptik Änderungsdatum: 11.04.24... - Seite 11 11. Vor dem Ausziehen auf beiden Seiten die schwarzen Bremsschrauben lösen. 11. Before the extension can be pulled out, the two black screws must be released. 3 / 7 2363, 2364 Holzplatte mit Frontauszug, Edelstahloptik Änderungsdatum: 11.04.24...
- Seite 12 For this purpose the nut 13. … loosen the socket screw and adjust the can be loosened and after adjusting be extenson-rod accordingly. Then tighten the tightened. socket screw again. 4 / 7 2363, 2364 Holzplatte mit Frontauszug, Edelstahloptik Änderungsdatum: 11.04.24...
-
Seite 13: Rechte Seite Einstellen
16c: Die Klappeinlage mit dem Ledergriff aus- leather belt. Check the hight again; if klappen, die Höhe rechts erneut kontrollie- necessary adjust again. ren und wenn nötig erneut einstellen. 5 / 7 2363, 2364 Holzplatte mit Frontauszug, Edelstahloptik Änderungsdatum: 11.04.24... -
Seite 14: Linke Seite Einstellen
17c. Swing in both pieces of the table-extension at the same time. Use the leather-belt to swing out the table- extension and check the hight again. If necessary, adjust again. 6 / 7 2363, 2364 Holzplatte mit Frontauszug, Edelstahloptik Änderungsdatum: 11.04.24... - Seite 15 18. Fertiger Tisch; nicht ausgezogen. Die Beine sind um etwa 1 Grad abgewinkelt. 18. Finished table; not extended. The legs are angled about 1 degree. 19. Fertiger Tisch; ausgezogen. 19. Finished table; extended. 7 / 7 2363, 2364 Holzplatte mit Frontauszug, Edelstahloptik Änderungsdatum: 11.04.24...
- Seite 16 Aufbauanleitung / assembly instructions mod. 2365, 2366 Holzplatte mit Frontauszug, Edelstahloptik wood plate top with front extension, stainless steel M8 x 25 Klappeinlagen- paket Klappein- lagenpaket 1.Montagematerial. 2. Den Oberbau umgedreht auf gepolsterten 1. Fitting material. Montageböcken ablegen. 2. Put the table top upside down onto padded assembling trestles.
- Seite 17 ~ 3 mm 5. Den Tisch wenden, ohne die Füße zu belasten 6. Prüfen, ob die Hauptplatte gegenüber den und dann gleichzeitig alle 4 Tischbeine auf Tischbeinen etwa 3 mm höher ist. dem Boden absetzen. Die Tischbeine können nach dem Lösen der 5.
- Seite 18 8. Prüfen ob die Oberkanten des Auszugs und SW13 der Hauptplatte innen auf einer Höhe sind. Nur wenn nicht … 8. Check in the middle if the upper surfaces of the board and the extension are on one level. Only if not ... SW2,5 SW2,5 9.
- Seite 19 11. Prüfen ob die Oberkanten des Auszugs und der Hauptplatte außen auf einer Höhe sind. Wenn nicht … 11. Check at the outer sides, if the upper surfaces of the board and the extension are on one level. If not ... Rechte Seite einstellen: weiße Stellschrauben white adjusting-screws...
- Seite 20 Linke Seite einstellen: 13a. Die Klappeinlage fassen und beide Teile 13b. … und beide Halbteile ganz umklappen. gleichzeitig vorsichtig hochklappen... Die Höhe mit einem Kreuz-Schraubendreher 13a. Grab both pieces of the table-extension an den schwarzen Laschen einstellen. and swing out both pieces of the table- 13b.
- Seite 21 14. Fertiger Tisch; nicht ausgezogen. Die Beine sind um etwa 1 Grad abgewinkelt. 14. Finished table; not extended. The legs are angled about 1 degree. 15. Fertiger Tisch; ausgezogen. 15. Finished table; extended. 6 / 6 2365, 2366 Holzplatte mit Frontauszug, Edelstahloptik Änderungsdatum: 11.04.24...
