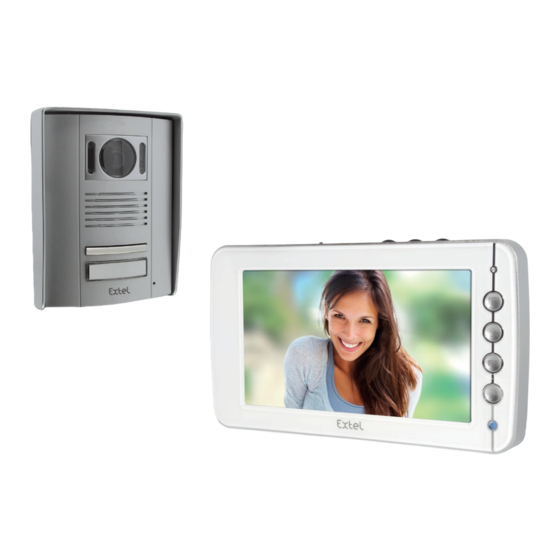

Extel TK-704E Installations- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Extel Anleitungen
  4. Türsprechanlagen
  5. TK-704E
  6. Installations- und bedienungsanleitung

Extel TK-704E Installations- Und Bedienungsanleitung

Vorschau anzeigen
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

  • DEUTSCH, seite 54

Quicklinks

Diese Anleitung herunterladen
LIVIA
Ed. 2014
Type : TK-704E
Guide d'installation et d'utilisation
Manuale d'installazione e uso
Instrucciones de uso e instalación
Guia de instalação e de utilização
Installation and user guide
Installatie en Gebruiksaanwijzing
Installation und Bedienungsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Extel TK-704E

Inhaltszusammenfassung für Extel TK-704E

  • Seite 1 LIVIA Ed. 2014 Type : TK-704E Guide d’installation et d’utilisation Manuale d’installazione e uso Instrucciones de uso e instalación Guia de instalação e de utilização Installation and user guide Installatie en Gebruiksaanwijzing Installation und Bedienungsanleitung...
  • Seite 4 4 3 2 1 Fig. 6.2 option MN LIVIA* 4 3 2 1 * Non fourni - Non fornito - No suministrado - Não incluídos - Not supplied - Niet bijgeleverd - Nicht mitgeliefert CFI EXTEL - LIVIA - 05-2014 - V1...
  • Seite 5 17 V 17 V 17 V 17 V CFI EXTEL - LIVIA - 05-2014 - V1...

  • Seite 54: Sicherheitshinweise

    • Für eine sichere Nutzung dieses Systems ist es besonders wichtig, dass die Installateure, Nutzer und Fachleute alle in diesem Handbuch aufgeführten Sicherheitsanweisungen befolgen. • Sonderanweisungen und Gefahrensymbole sind ggf. auf den Komponenten angezeigt. CFI EXTEL - LIVIA - 05-2014 - V1...

  • Seite 55: Beschreibung

    4. Steuerung einer Öffnung: Verschlussklappe/Elektroschloss ODER Torautomatismus (mit Option WE 8111 SER. R4). 5. Kommunikation mit der Türsprechanlage. 6. Knopf ohne Funktion (nicht verwendet). 7. Mikrofon für die Konversation mit Ihrem Besucher. CFI EXTEL - LIVIA - 05-2014 - V1...

  • Seite 56: Installation Der Türsprechanlage

    5. Wenn Sie sich vergewissert haben, dass die Installation abgeschlossen ist, schließen Sie den Adapter an das Netzteil an. Hinweis: Beachten Sie bei einer Kürzung des Stromkabels die Polarität (rotes Kabel (+) (Abb. 5)). CFI EXTEL - LIVIA - 05-2014 - V1...

  • Seite 57: Verkabelung

    • Klemme “7” des Hauptmonitors auf der Klemme “7” des Nebenmonitors • Klemme “8” des Hauptmonitors auf der Klemme “8” des Nebenmonitors Wichtig: Schauen Sie bei der Verkabelung auf das Schild, das auf der Rückseite des Monitors klebt. CFI EXTEL - LIVIA - 05-2014 - V1...

  • Seite 58: Nutzung

    • Auswahl der Melodie (12) (Monitor im Überwachungsmodus). • Einstellung der Melodielautstärke (15) • Einstellung des Kontrasts (14). • Einstellung der Helligkeit (13). Hinweis: Die Nutzung und die Einstellungen gelten auch für den optionalen Zusatzmonitor MN LIVIA CFI EXTEL - LIVIA - 05-2014 - V1...

  • Seite 59: Technische Eigenschaften

    • Verbrauch: 2,5 W • Maße (mm) : 150 x 120 x 31 8. OPtIONEN • Alle elektrischen Extel-Verschlussklappen • Alle Extel-Elektroschlösser • Alle Extel-Motorisierungen • Modulare Versorgung MODUL (Verkabelung Abb. 5) CFI EXTEL - LIVIA - 05-2014 - V1...

  • Seite 60: Technische Unterstützung- Garantie

    Gerät zu beschädigen, sondern die Dämpfe können ebenfalls ihrer Gesundheit schädigen und sich entzünden. Kein Werkzeug verwenden, das Spannung leiten könnte (Metallbürste, spitzes Werkzeug...oder anderes) Der Kassenzettel oder die Rechnung dienen als Nachweis für das Kaufdatum. CFI EXTEL - LIVIA - 05-2014 - V1...
  • Seite 61 Wartung (Reparatur) in dem das Gerät begleitenen Dokument hingewiesen. Warnt den Verwender vor nicht isolierten «gefährlichen Spannungen» im Inneren des Produktgehäuses, die ausreichend sind, um für Menschen eine Gefahr für einen tödlichen Elektroschock darzustellen. CFI EXTEL - LIVIA - 05-2014 - V1...
  • Seite 62 CFI EXTEL - LIVIA - 05-2014 - V1...
  • Seite 63 CFI EXTEL - LIVIA - 05-2014 - V1...
  • Seite 64 • France : Hotline : 0 892 350 069 (0,337€ ttc/min) • Italia : Assistenza Tecnica : +39 02 96488273 assistenza@cfi-extel.com • España : Asistencia técnica : 902 109 819 sat-hotline@cfi-extel.com www.cfi-extel.com, & Découvrez nos produits sur : CFI EXTEL - LIVIA - 05-2014 - V1...
