BEGA Smart Tower 13 566 Gebrauchsanweisung Seite 2

EU-Konformitätserklärung
Die BEGA Gantenbrink-Leuchten KG erklärt
hiermit, dass der Funkanlagentyp 13 566 der
Richtlinie 2014/53/EU entspricht.
Der vollständige Text der
EU-Konformitätserklärung ist unter der
folgenden Internetadresse verfügbar:
https://www.bega.com/conf/de/13566.
Smart Tower
230 V
Montage
Vor Inbetriebnahme des Smart Tower muss
der Isolierstreifen an der Batterie entfernt
werden. Hierzu den Gehäusedeckel linksherum
drehen und abheben. Isolierstreifen vorsichtig
herausziehen. Gehäusedeckel aufsetzen und
fest aufschrauben.
Die Konfiguration erfolgt über die komfortable
App BEGA Smart.
Erfolgt die Installation nicht ordnungsgemäß
oder ist ein Zugriff über die App BEGA Smart
nicht mehr möglich, sollte der Smart-Tower auf
Werkseinstellungen zurück gesetzt werden.
Drücken Sie dazu bitte die Reset-Taste länger
als 10 Sekunden, bis die LED mehrfach zu
blinken beginnt.

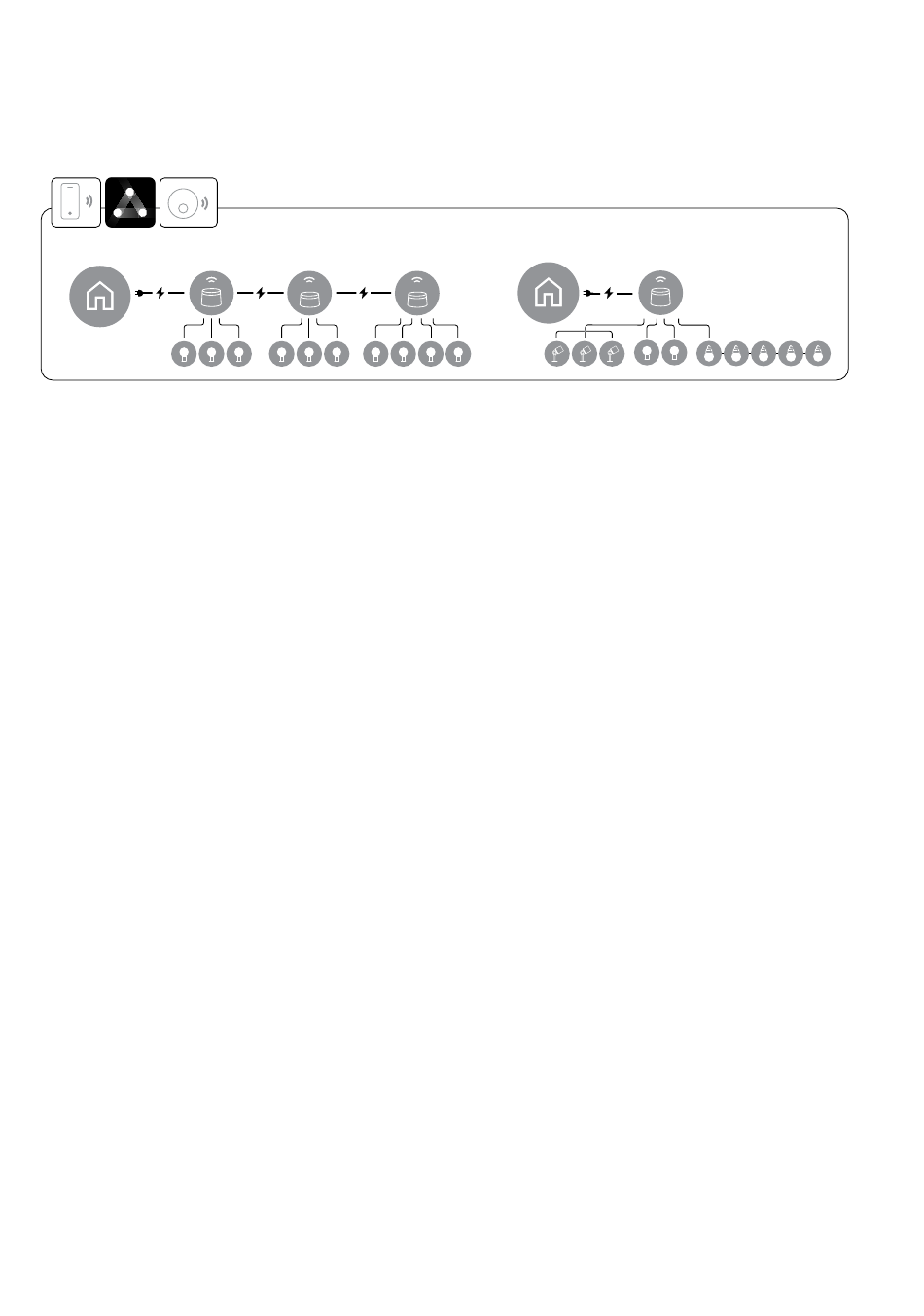

An die vier Steckkontakte des Smart Tower
können sowohl Leuchten als auch ein, bzw.
mehrere Smart Extender (Ergänzungsteil)
angeschlossen werden. Die maximale
Anschlussleistung aller an einen Smart Tower
angeschlossenen Leuchten beträgt 50 W.
Sollen weitere Leuchten angeschlossen
werden, lässt sich die Anlage jederzeit mit
einem zusätzlichen Smart Tower erweitern.
Zum Anschluss der Leuchten oder Smart
Extender Abdeckkappen am Smart Tower
entfernen und Steckerteil der Leuchte oder des
Smart Extender fest einstecken.
Über entsprechende Verlängerungsleitungen
lassen sich auch weiter entfernte Leuchten-
standorte erreichen.
Nicht belegte Ausgänge müssen mit einer
Abdeckkappe verschlossen werden um das
Eindringen von Schmutz und Wasser zu
verhindern.
Über die eingebaute Zigbee-Funksteuerung
in Verbindung mit der Fernsteuerung PRO
(13 569) können alle angeschlossenen
Leuchten einzeln geschaltet und gedimmt
werden.
Für die Konfiguration und Steuerung im
Nahbereich steht Ihnen die kostenlose
komfortable App BEGA Smart zur Verfügung.
EU Declaration of Conformity
Hereby, BEGA Gantenbrink-Leuchten KG
declares that the radio equipment type 13 566
is in compliance with Directive 2014/53/EU.
The full text of the EU declaration of conformity
is available at the following internet address:
https://www.bega.com/conf/en/13566.
Smart Extender Smart Extender
48 V 48 V
Installation
Before starting up the Smart Tower, the
insulating strip must be removed from the
battery. Remove housing cover by twisting anti-
clockwise. Pull out insulating strip very carefully.
Put on housing cover and screw on firmly.
Configuration is carried out via the convenient
BEGA Smart app.
If the automatic installation of the Smart-Tower
fails or access via the app BEGA Smart is no
longer possible, you should perform a factory
reset.
Please press and hold the Reset-pushbutton
for longer than 10 seconds until the LED starts
flashing several times.
Luminaires as well as one or more Smart
Extenders (accessory) can be connected to the
four plug contacts of the Smart Tower.
The maximum connected wattage of all
luminaires connected to a Smart Tower is 50 W.
If additional luminaires are to be connected,
the system can be extended any time with an
additional Smart Tower.
To connect the luminaires or Smart Extenders,
remove the cover caps on the Smart Tower and
firmly plug in the plug part of the luminaire or
Smart Extender.
Matching extension cables make it easy to
reach luminaire locations that are further away.
Unused outputs must be sealed with a cover
cap to prevent the penetration of dirt and water.
All connected luminaires can be switched and
dimmed individually using the integral Zigbee
radio control in conjunction with the PRO
(13 569) remote control.
To configure and control your system in near
surroundings the free comfortable Bega Smart
app is available.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Declaration UE de Conformite
Le BEGA Gantenbrink-Leuchten KG, déclare
que l'équipement radioélectrique du type
13 566 est conforme à la directive
2014/53/UE.
Le texte complet de la déclaration UE de
conformité est disponible à l'adresse internet
suivante:
https://www.bega.com/conf/fr/13566.
Smart Tower
230 V
Installation
Avant la mise en service de la Smart Tower il
est nécessaire de retirer la bande isolante de la
pile. Pour ce faire tourner le couvercle du boîtier
vers la gauche et soulever. Retirer prudemment
la bande isolante. Reposer le couvercle du
boîtier et visser fermement.
La configuration s'effectue facilement via
l'application BEGA Smart.
Si l'installation automatique n'est pas
correctement effectuée ou l'accès via
l'application BEGA Smart n'est plus possible,
les réglages d'usine de la Smart-Tower doivent
être rétablis.
Veuillez appuyer sur le bouton Reset pendant
plus de 10 secondes, jusqu'à ce que la LED
commence à clignoter plusieurs fois.
Les quatre connexions enfichables de la
Smart Tower peuvent aussi bien accueillir des
luminaires qu'un ou plusieurs Smart Extender
(à commander séparément).
La puissance de raccordement maximale de
tous les luminaires raccordés à une Smart
Tower ne doit pas dépasser 50 W.
Pour raccorder d'autres luminaires, il est
possible d'élargir l'installation à tout moment à
l'aide d'une Smart Tower supplémentaire.
Pour raccorder les luminaires ou le Smart
Extender, retirer les capuchons de protection
de la Smart Tower et raccorder fermement la
fiche du luminaire ou du Smart Extender.
Pour des branchements vers des
emplacements éloignés, utiliser des rallonges
adaptées.
Les sorties non utilisées doivent être fermées
à l'aide d'un capuchon de protection afin
d'empêcher la pénétration d'eau et de saletés.
Tous les luminaires connectés peuvent être
commutés et gradés individuellement via la
radiocommande Zigbee intégrée connectée à
la commande à distance PRO (13 569).
La configuration et la commande à courte
distance peuvent être facilement effectuées via
l'application gratuite BEGA Smart.
