EINHELL GH-BC 33-4 S Originalbetriebsanleitung
Benzin-motorsense
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen

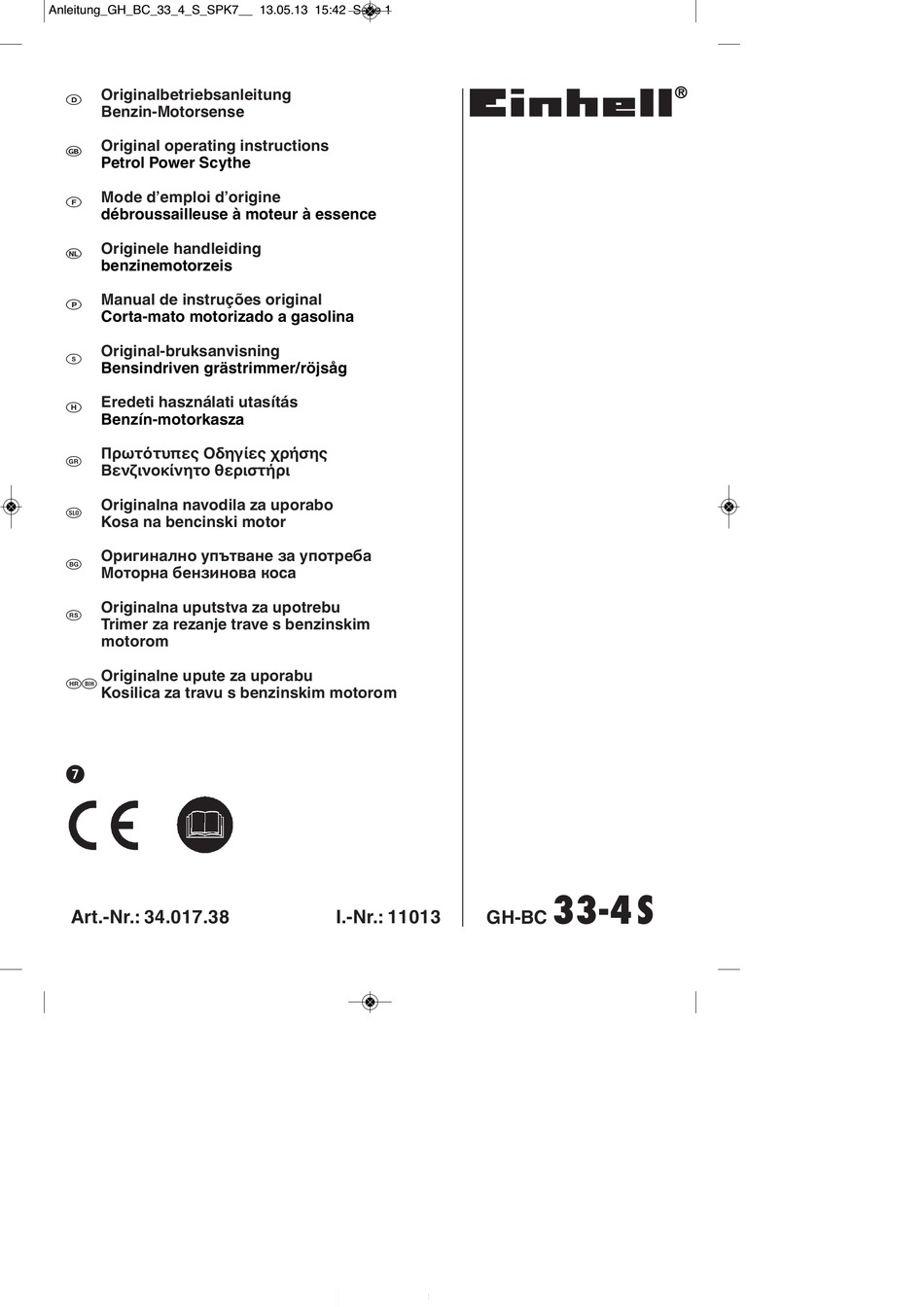

Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:42 Seite 1
Originalbetriebsanleitung
Benzin-Motorsense
Original operating instructions
Petrol Power Scythe
Mode d'emploi d'origine
débroussailleuse à moteur à essence
Originele handleiding
benzinemotorzeis
Manual de instruções original
Corta-mato motorizado a gasolina
Original-bruksanvisning
U
Bensindriven grästrimmer/röjsåg
Eredeti használati utasítás
Benzín-motorkasza
Πρωτότυπες Οδηγίες χρήσης
z
Bενζινοκίνητο θεριστήρι
Originalna navodila za uporabo
X
Kosa na bencinski motor
Оригинално упътване за употреба
e
Моторна бензинова коса
Originalna uputstva za upotrebu
4
Trimer za rezanje trave s benzinskim
motorom
Bf Originalne upute za uporabu
Kosilica za travu s benzinskim motorom
Art.-Nr.: 34.017.38
I.-Nr.: 11013
GH-BC
33-4 S
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für EINHELL GH-BC 33-4 S
Inhaltszusammenfassung für EINHELL GH-BC 33-4 S
- Seite 1 Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:42 Seite 1 Originalbetriebsanleitung Benzin-Motorsense Original operating instructions Petrol Power Scythe Mode d’emploi d’origine débroussailleuse à moteur à essence Originele handleiding benzinemotorzeis Manual de instruções original Corta-mato motorizado a gasolina Original-bruksanvisning Bensindriven grästrimmer/röjsåg Eredeti használati utasítás Benzín-motorkasza Πρωτότυπες Οδηγίες χρήσης Bενζινοκίνητο...
- Seite 2 Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:42 Seite 2 Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten. Read and follow the operating instructions and safety information before using for the first time. Avant la mise en service, lisez le mode dʼemploi et les consignes de sécurité...
- Seite 3 Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:42 Seite 3 10 11...
- Seite 4 Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:42 Seite 4...
- Seite 5 Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:43 Seite 5...
- Seite 6 Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:43 Seite 6...
- Seite 7 Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:44 Seite 7...
- Seite 8 Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:44 Seite 8 Max. Min.
-
Seite 9: Inhaltsverzeichnis
Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:44 Seite 9 Inhaltsverzeichnis 1. Sicherheitshinweise 2. Gerätebeschreibung 3. Lieferumfang 4. Bestimmungsgemäße Verwendung 5. Technische Daten 6. Vor Inbetriebnahme 7. Bedienung 8. Reinigung, Wartung und Ersatzteilbestellung 9. Lagerung und Transport 10. Entsorgung und Wiederverwertung 11. Fehlerbehebung... -
Seite 10: Sicherheitshinweise
Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:44 Seite 10 15. Schutzhaube Schnittmesser Achtung! 16. 2x Splint Beim Benutzen von Geräten müssen einige 17. Tragegurt Sicherheitsvorkehrungen eingehalten werden, um 18. Schnittmesser Verletzungen und Schäden zu verhindern. Lesen Sie 19. Halterung Führungshandgriff diese Bedienungsanleitung / Sicherheitshinweise 20. -
Seite 11: Bestimmungsgemäße Verwendung
Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:44 Seite 11 Mitnehmerscheibe Die Maschine darf nur nach ihrer Bestimmung Druckplatte verwendet werden. Jede weitere darüber Abdeckung Druckplatte hinausgehende Verwendung ist nicht Mutter M10 (Linksgewinde) bestimmungsgemäß. Für daraus hervorgerufene Einfüllflasche Schäden oder Verletzungen aller Art haftet der Zündkerzenschlüssel Benutzer/Bediener und nicht der Hersteller. -
Seite 12: Vor Inbetriebnahme
Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:44 Seite 12 Beschränken Sie die Geräuschentwicklung und Schnittmesser (18) auf der Mitnehmerscheibe arretieren (Abb. 6c) Vibration auf ein Minimum! Verwenden Sie nur einwandfreie Geräte. Druckplatte (23) über das Gewinde der Warten und reinigen Sie das Gerät regelmäßig. Zahnwelle stecken (Abb. -
Seite 13: Kraftstoff Einfüllen
Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:44 Seite 13 sobald Sie den Motor gestartet haben und er im Achtung: Die Starterleine nicht Leerlauf läuft. Schalten Sie den Motor aus bevor Sie zurückschleudern lassen. Dies kann zu den Tragegurt abnehmen. Beschädigungen führen. Prüfen Sie das Gerät vor jeder Inbetriebnahme auf: Ist der Motor gestartet, den Choke-Hebel sofort Dichtheit des Treibstoffsystems. - Seite 14 Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:44 Seite 14 7.4 Arbeitshinweise Schneiden an Zaun/ Fundament Trainieren Sie vor Einsatz des Gerätes sämtliche Nähern Sie sich beim Schneiden langsam Arbeitstechniken bei abgestelltem Motor. Maschendrahtzäunen, Lattenzäunen, Verlängerung des Schnittfadens Natursteinmauern und Fundamenten um nah daran Warnung! Benutzen Sie keinen Metalldraht oder zu schneiden, ohne jedoch mit dem Faden gegen kunststoffumhüllten Metalldraht irgendeiner Art in der das Hindernis zu schlagen.
-
Seite 15: Reinigung, Wartung Und Ersatzteilbestellung
Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:44 Seite 15 in der Nähe von Zäunen, Metallpfosten, 2. Entnehmen Sie den Luftfilter (Abb. 10b/10c) Grenzsteinen oder Fundamenten. 3. Reinigen Sie den Luftfilter durch ausklopfen oder Zum Schneiden von dichten Stängeln positionieren ausblasen. Sie diese wie in Abb. 9f dargestellt um Rückschläge 4. -
Seite 16: Ölwechsel, Ölstand Prüfen (Vor Jedem Gebrauch)
Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:44 Seite 16 Um den Gasseilzug nachzustellen sind folgende 8.8 Ersatzteilbestellung Schritte erforderlich: Bei der Ersatzteilbestellung sollten folgende Lösen Sie die Kontermutter (Abb. 13b/Pos. C) Angaben gemacht werden; einige Umdrehungen. Typ des Gerätes Drehen Sie die Verstellschraube (Abb. 13b/Pos. Artikelnummer des Gerätes D) heraus, bis der Vergaserschieber bei voll Ident-Nummer des Gerätes... -
Seite 17: Entsorgung Und Wiederverwertung
Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:44 Seite 17 9.2 Transport Wenn Sie das Gerät transportieren möchten entleeren Sie den Benzintank wie im Kapitel „Lagerung“ erklärt. Reinigen Sie das Gerät mit einer Bürste oder einem Handfeger von grobem Schmutz. Demontieren Sie den Führungshandgriff wie unter Punkt 6.1.1 erklärt. -
Seite 18: Fehlerbehebung
Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:44 Seite 18 11. Fehlerbehebung Störung Mögliche Ursache Störungsbehebung Das Gerät springt nicht an. Fehlerhaftes Vorgehen beim Folgen Sie den Anweisungen zum Starten. Starten Verrußte oder feuchte Zündkerze Zündkerze reinigen oder durch neue ersetzen. Falsche Vergasereinstellung Autorisierten Kundendienst aufsuchen, oder das Gerät an die ISC-GmbH senden. -
Seite 124: Konformitätserklärung
EÚ a noriem pre výrobok og standarder for artikkel A a cikkekhez az EU-irányvonal és Normák szerint a E Lýsir uppfyllingu EU-reglna og annarra staðla vöru következő konformitást jelenti ki Benzin-Motorsense GH-BC 33-4 S (Einhell) 87/404/EC_2009/105/EC 2006/42/EC Annex IV 2005/32/EC_2009/125/EC... - Seite 125 Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:44 Seite 125 Technische Änderungen vorbehalten Technical changes subject to change Sous réserve de modifications Technische wijzigingen voorbehouden Salvaguardem-se alterações técnicas Förbehåll för tekniska förändringar Technikai változások jogát fenntartva √ ηٷÛÎÂÓ·ÛÙ‹˜ ‰È·ÙËÚ› ÙÔ ‰Èη›ˆÌ· Ù¯ÓÈÎÒÓ ·ÏÏ·ÁÒÓ Tehnične spremembe pridržane. Зaпазва...
- Seite 126 Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:44 Seite 126 Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit aus- drücklicher Zustimmung der ISC GmbH zulässig. The reprinting or reproduction by any other means, in whole or in part, of documentation and papers accompanying products is permitted only with the express consent of ISC GmbH.
- Seite 127 Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:44 Seite 127...
-
Seite 139: Garantieurkunde
Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:44 Seite 139 GARANTIEURKUNDE Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht ein- wandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf die- ser Garantiekarte angegebenen Adresse zu wenden. - Seite 140 Anleitung_GH_BC_33_4_S_SPK7__ 13.05.13 15:44 Seite 140 EH 05/2013 (01)
