8. Schrauben Sie nun das Kugelgelenk auf das Druck-/Zug-
Kabel, befestigen Sie die Hülse des Druck-/Zug-Kabels mit
der Schelle an das Gegenlager des Marex ECS Stellantriebs
und stecken Sie das Kugelgelenk auf die Kugel am Hebel auf
(Abb. 19).
4

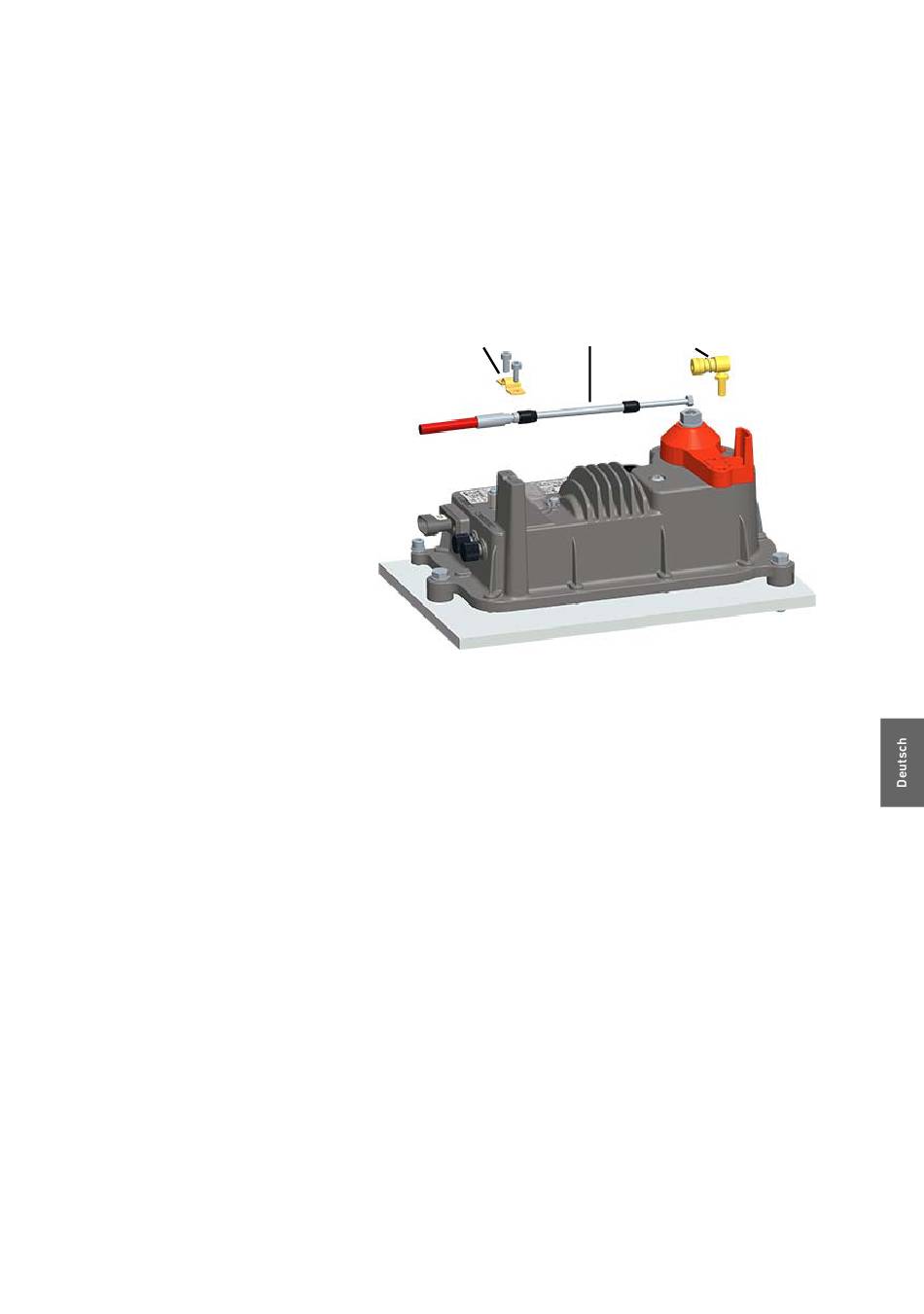

Abb. 19: Druck-/Zug-Kabel mit Befestigung und MarexECS Stellantrieb
2 Kugelkopf mit Kugelgelenk
3 Druck-/Zug-Kabel
4 Klemmschelle mit Muttern
9. Bewegen Sie den Hebel des Marex ECS Stellantriebs mit der
Hand soweit in beide Richtungen, dass der Hebel an dem
Getriebe bzw. an dem Drehzahlregler den erforderlichen
Hub komplett ausführt. Die Markierung am Hebel des Marex
ECS Stellantriebes muss sich dabei stets zwischen den
beiden äußeren Begrenzungspfeilen befinden (Abb.18 ). Die
mittlere Markierung dient nur zur Orientierung, die
Mittellage kann später beliebig eingestellt werden.
10. Sollte der Hub des Marex ECS Stellantriebes für die
Verstellung des Hebels an dem Getriebe bzw. an dem
Drehzahlregler nicht ausreichen, so verschieben Sie den
Anlenkpunkt an diesem Hebel weiter zum Drehpunkt und
reduzieren so den erforderlichen Hub.
