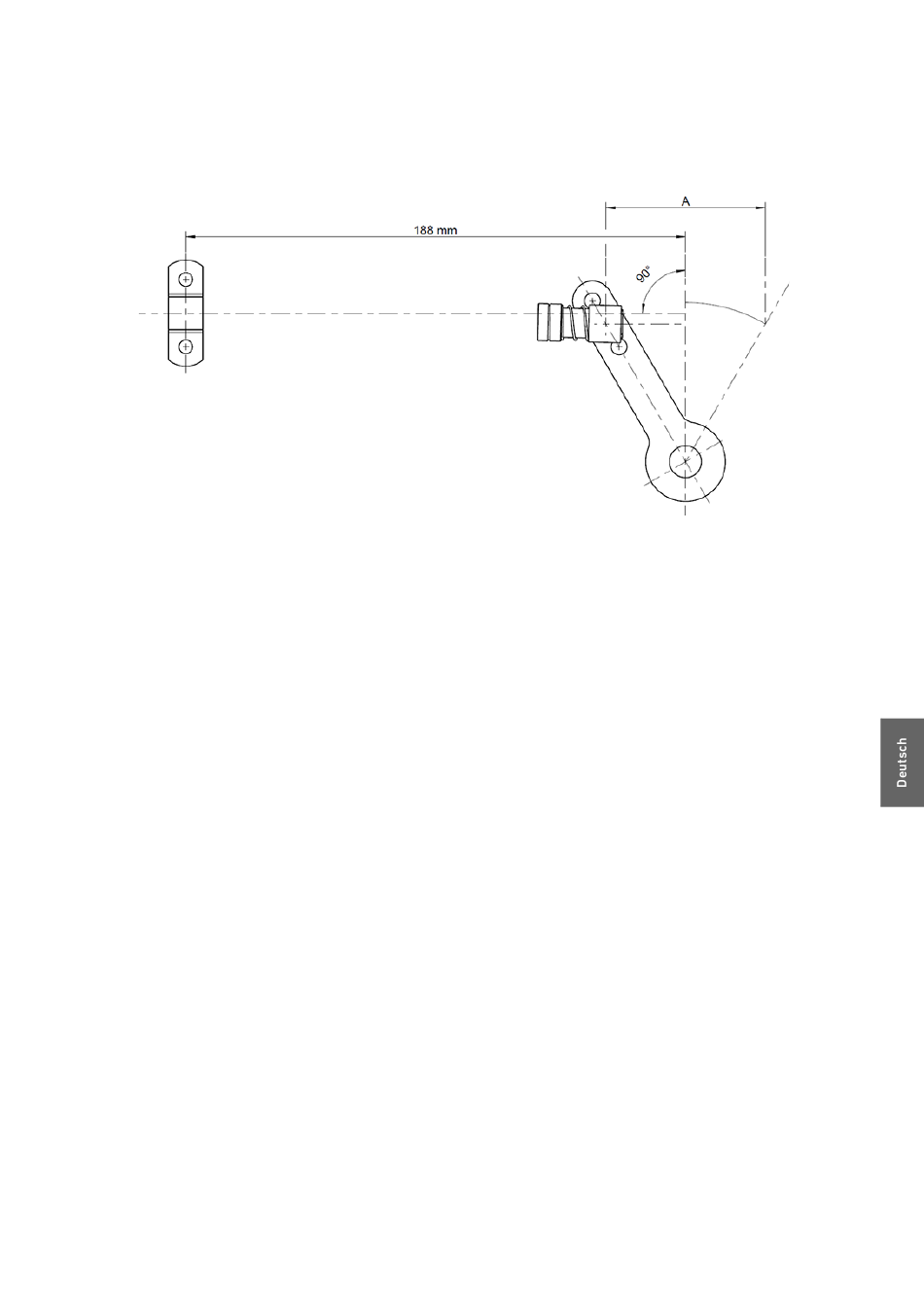

Abb. 17: Verstellhebel mit Druck-/Zug-Kabel
AVENTICS | ECS Stellantrieb | R417002910–BDL–001–AA
4. Bringen Sie dann das Gegenlager des Druck-/Zug-Kabels
(Schelle) im Abstand von 188mm zur Kugel an. Der Hebel
muss sich dabei in Mittelstellung befinden. Achten Sie
darauf, dass der schwenkbare Bereich des Kabelzuges
durch die bogenförmige Bewegung der Kugel zu beiden
Seiten etwa gleich weit ausgelenkt wird (Abb. 17).
5. Schrauben Sie nun das Kugelgelenk auf das Druck-/Zug-
Kabel, befestigen Sie die Hülse des Druck-/Zug-Kabels mit
der Schelle an dem Gegenlager und stecken Sie das
Kugelgelenk auf die Kugel am Stellhebel auf.
6. Prüfen Sie, ob sich der Stellhebel mit dem Zug-Druck-Kabel
über den erforderlichen Verstellbereich ohne äußere
Behinderungen bewegen lässt.
41
Inbetriebnahme
