24
AVENTICS | ECS Stellantrieb | R417002910–BDL–001–AA
Montage
des Kabelzuges mit 200mm unterschritten werden.

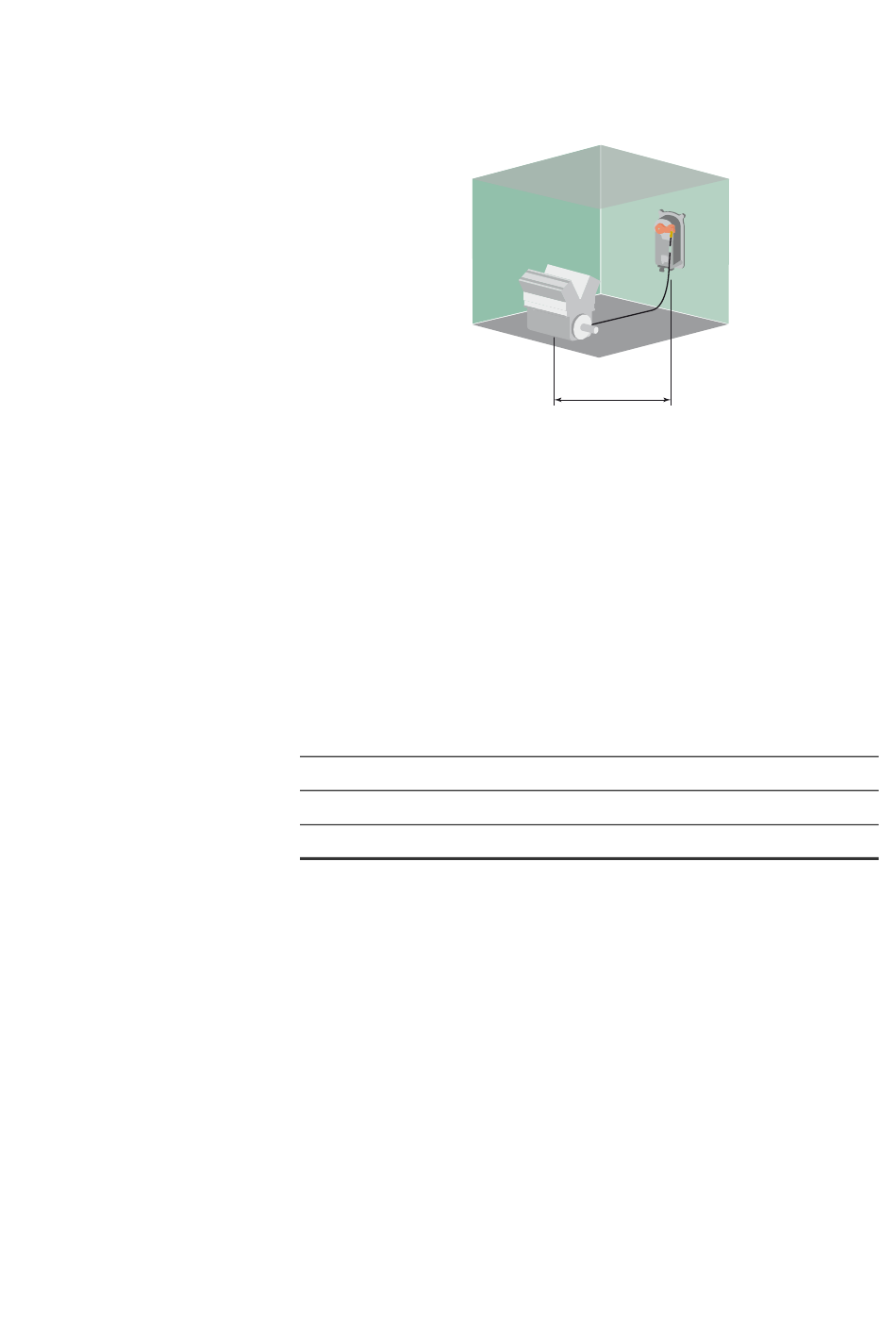

Abb. 4: Einbau im Maschinenraum
Der Anschlusspunkt für die Spannungsversorgung darf max.
5m (Kabellänge für12V-Anlagen) bzw. 10 m (Kabellänge für
24V-Anlagen) entfernt sein. An diesem Anschlusspunkt muss
sichergestellt sein, dass die Spannung auch bei Volllast aller
angeschlossenen Verbraucher nicht unter Nennspannung -25%
sinkt.
Tabelle 7:
Kabellängen
POWER 12V
POWER 24V
PROPULSION Buskabel
Druck-/Zugkabel (mechanisch)
Bereiten Sie die Montage des Marex ECS Stellantriebs vor:
1. Stellen Sie sicher, dass alle Marex ECS-Komponenten
spannungsfrei sind, bevor Sie mit der Montage des
Stellantriebs beginnen.
2. Bohren Sie die 3 Befestigungsbohrung im Durchmesser
8,4mm. Zur Bestimmung der Position der Bohrungen kann
die mitgelieferte Bohrschablone verwendet werden.
max. 3 m
5m
max.
10m
max.
250m
max. Gesamtlänge
3m
max.
