AVENTICS | ECS Stellantrieb | R417002910–BDL–001–AA
Montage
Tabelle 8:
Art und Funktion der elektrischen Anschlüsse
Anschluss Typ
6
M12
5-polig Stift
7
Superseal,
3-polig, Stift
8
Erdungsschraube GROUNDING
7.2.1 Anschlüsse
Der Marex ECS Stellantrieb verfügt über drei elektrische
Anschlüsse und eine Erdungsschraube:
7
8

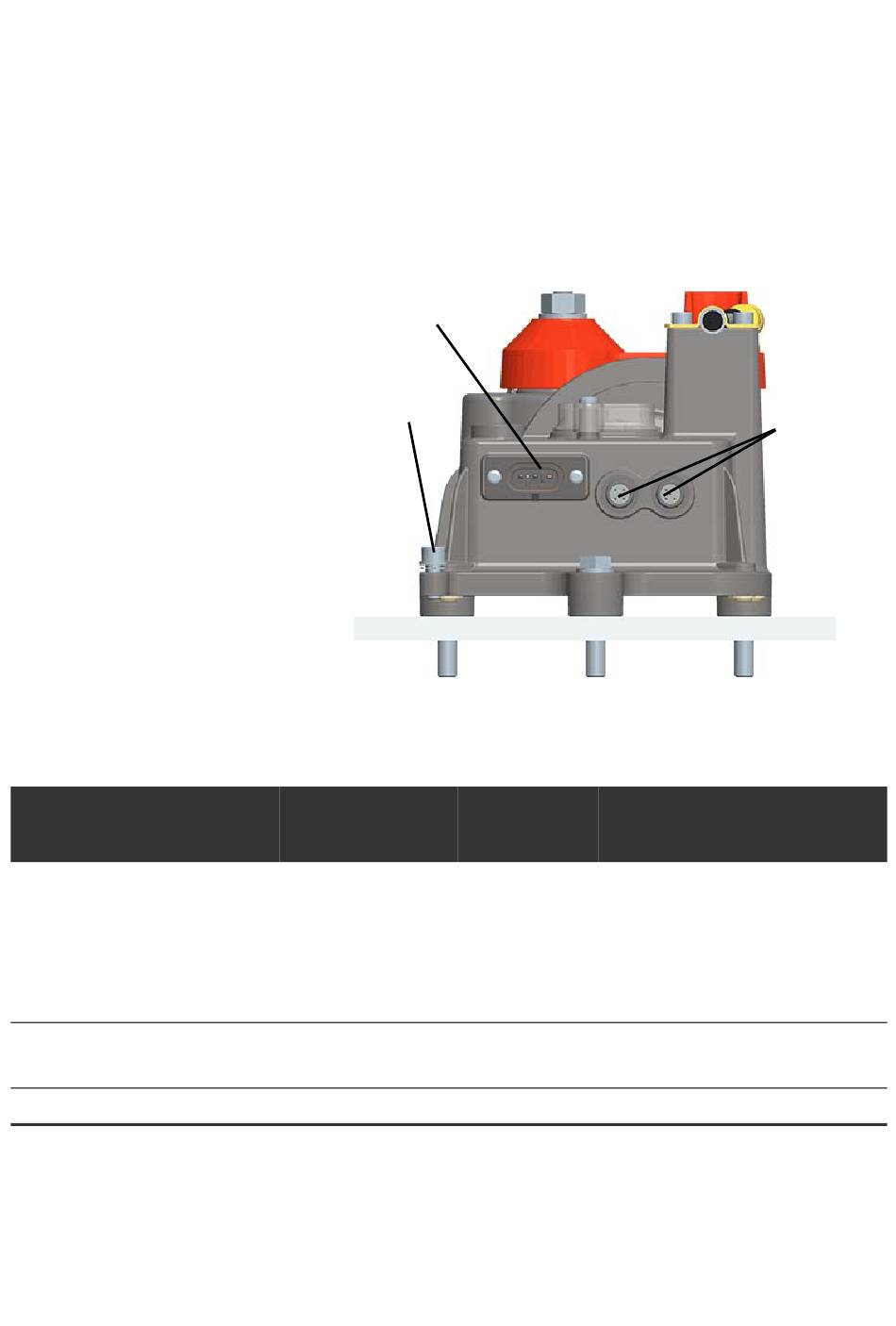

Abb. 8: Elektrische Anschlüsse
Beschreibung
PROPULSION Bus
POWER
Anschluss
Funktion
erforderlich
ja
Anschluss an das PROPULSION-
Buskabel des Steuergeräts oder
Anschluss eines weiteren
Stellantriebs oder
Abschlusswiderstand
ja
Anschluss der
Spannungsversorgung
ja
Anschluss der Erdungsleitung
