Vorsicht!
Risiko eines Sachschadens durch Korro-
sion
Durch nicht diffusionsdichte Kunststoffrohre
in der Heizungsanlage dringt Luft ins Heiz-
wasser. Luft im Heizwasser verursacht Korro-
sion im Heizkreis und im Produkt.
▶
Wenn Sie in der Heizungsanlage Kunst-
stoffrohre verwenden, die nicht diffusions-
dicht sind, dann stellen Sie sicher, dass
keine Luft in den Heizkreis gelangt.

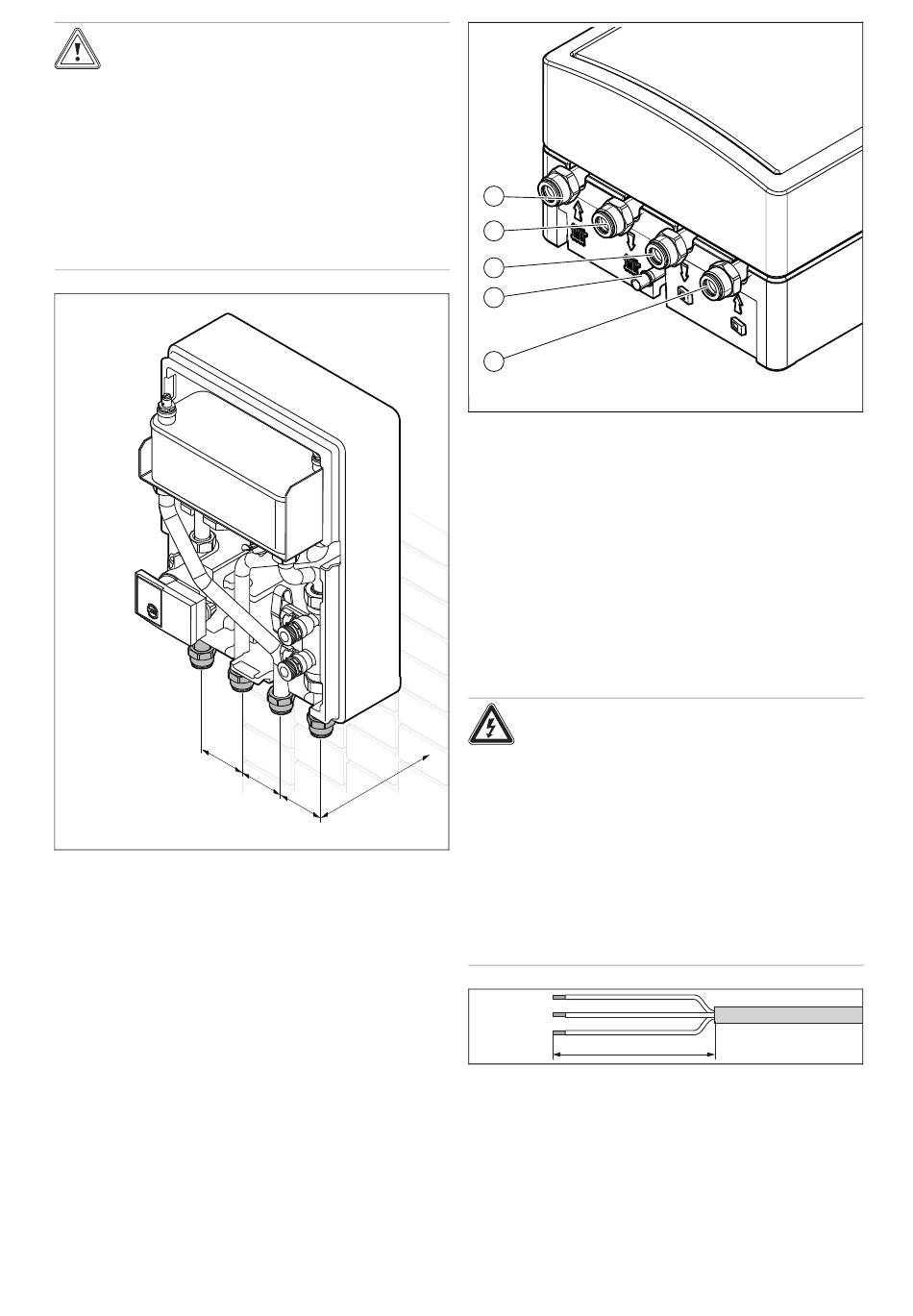

8 1
. 5
1.
Prüfen Sie die Abstände.
8
8 0
5
1 0
8 1
. 5
1
2
3
4
5
1
Rücklauf Heizkreis von
der Anlage 1"
2
Vorlauf Heizkreis zur
Anlage 1"
3
Vorlauf Wärmepumpen-
kreis zur Wärmepumpe
1"
2.
Verwenden Sie ausschließlich die mit dem Produkt
mitgelieferten Originaldichtungen.
3.
Schließen Sie den Heizkreis wie angegeben an.
4.
Schließen Sie den Wärmepumpenkreis wie angegeben
an.
5.2
Elektroinstallation
Gefahr!
Lebensgefahr durch Stromschlag bei un-
sachgemäßem elektrischen Anschluss!
Ein unsachgemäß ausgeführter elektrischer
Anschluss kann die Betriebssicherheit des
Produkts beeinträchtigen und zu Personen
und Sachschäden führen.
▶
Die elektrische Installation muss von
einem anerkannten Fachhandwerker
durchgeführt werden, der für die Ein-
haltung der bestehenden Normen und
Richtlinien verantwortlich ist.
≤
30 mm
Wenn Sie Stromkabel an der Klemmleiste des Moduls an-
schließen:
▶
Halten Sie für den Kabelabschnitt mit entferntem Mantel
einen maximalen Abstand von 30 mm zum Stecker ein.
▶
Binden Sie andernfalls die Adern mit einem Kabelbinder
zusammen.
▶
Befestigen Sie die Kabel in der Kabeldurchführung am
Schaltkasten.
4
Ablauf des Sicherheits-
ventils zum Abwasser
5
Rücklauf Wärmepum-
penkreis von der Wär-
mepumpe 1"
Installationsanleitung 0020192175_01
