3.3
CE-Kennzeichnung
Mit der CE-Kennzeichnung wird dokumentiert, dass die Pro-
dukte gemäß der Konformitätserklärung die grundlegenden
Anforderungen der einschlägigen Richtlinien erfüllen.
Die Konformitätserklärung kann beim Hersteller eingesehen
werden.
4
Montage
Alle Abmessungen in den Abbildungen sind in Millimetern
(mm) angegeben.
4.1
Produkt auspacken
1.
Entnehmen Sie das Produkt aus der Verpackung.
2.
Entfernen Sie die Schutzfolien von allen Bauteilen des
Produkts.
4.2
Lieferumfang prüfen
▶
Prüfen Sie den Lieferumfang auf Vollständigkeit.
Anzahl
Bezeichnung
1
Hydraulikmodul
1
Beutel mit Zubehör
–
Halter zum Aufhängen (x1)
–
Flachdichtung 1" (x6)
–
Flachdichtung 1 1/4" (x2)
1
Beipack Dokumentation
4.3

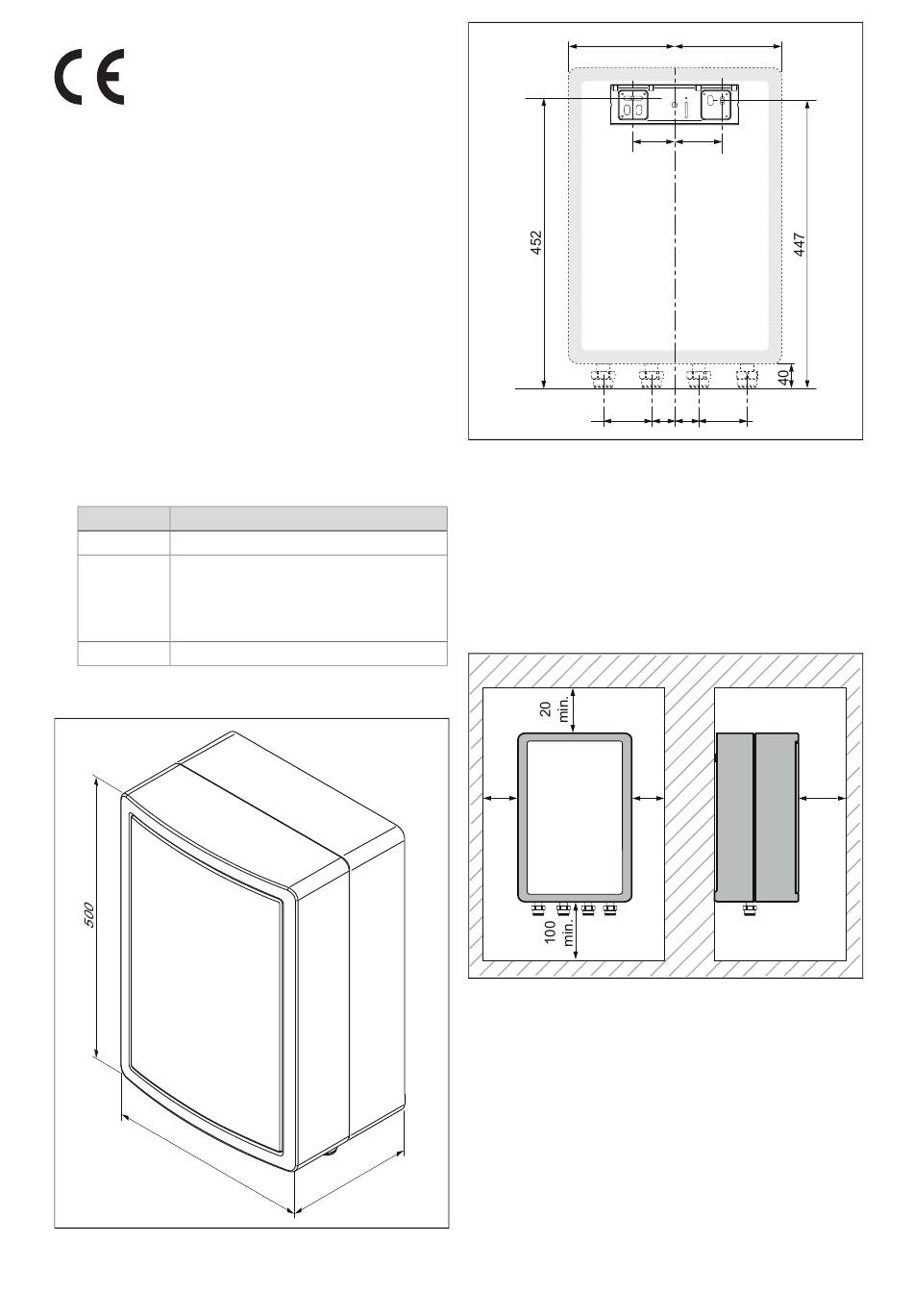

Produktabmessungen und Anschlussmaße
3 6
0
6
4.4
▶
Stellen Sie sicher, dass keine leicht entzündlichen Teile
die Bauteile berühren, da diese Temperaturen von über
80 °C erreichen können.
▶
Stellen Sie einen Mindestabstand zwischen den leicht
entzündlichen Teilen und den heißen Bauteilen sicher.
–
Mindestabstand: 200 mm
4.5
20
min.
* Für die Installation oder Wartung des Produkts notwendiger
Freiraum.
▶
Halten Sie die auf dem Plan aufgezeigten Abstände ein.
▶
Stellen Sie sicher, dass die Wasserversorgungsan-
schlüsse für Kontrollen zugänglich sind.
▶
Sehen Sie einen ausreichenden seitlichen Abstand auf
beiden Produktseiten vor, um den Zugang bei Wartungs-
und Reparaturarbeiten zu erleichtern.
0
2 5
180
87
101
81.5
40
40
Abstand zu brennbaren Bauteilen
Mindestabstände
20
min.
Installationsanleitung 0020192175_01
180
81.5
>600*
