Monteren en aansluiten
Raadpleeg het hoofdstuk „Veiligheidsvoorschriften"!
Voer de installatie van de bewegingsmelder uitsluitend in spanningsvrije
staat uit. Daartoe volstaat het niet de lichtschakelaar uit te schakelen!
Schakel het elektrische netsnoer op alle polen uit, door de bijbehorende zeke-
ring te verwijderen resp. de zekeringautomaat en vervolgens ook de bijbeho-
rende aardlekschakelaar uit te schakelen. Zorg ervoor dat deze niet door onbe-
voegden weer kan worden ingeschakeld, bijv. met een waarschuwingsbordje.
Inspecteer of de netsnoer volledig spanningsvrij is, bijvoorbeeld met behulp
van een geschikt meetinstrument.

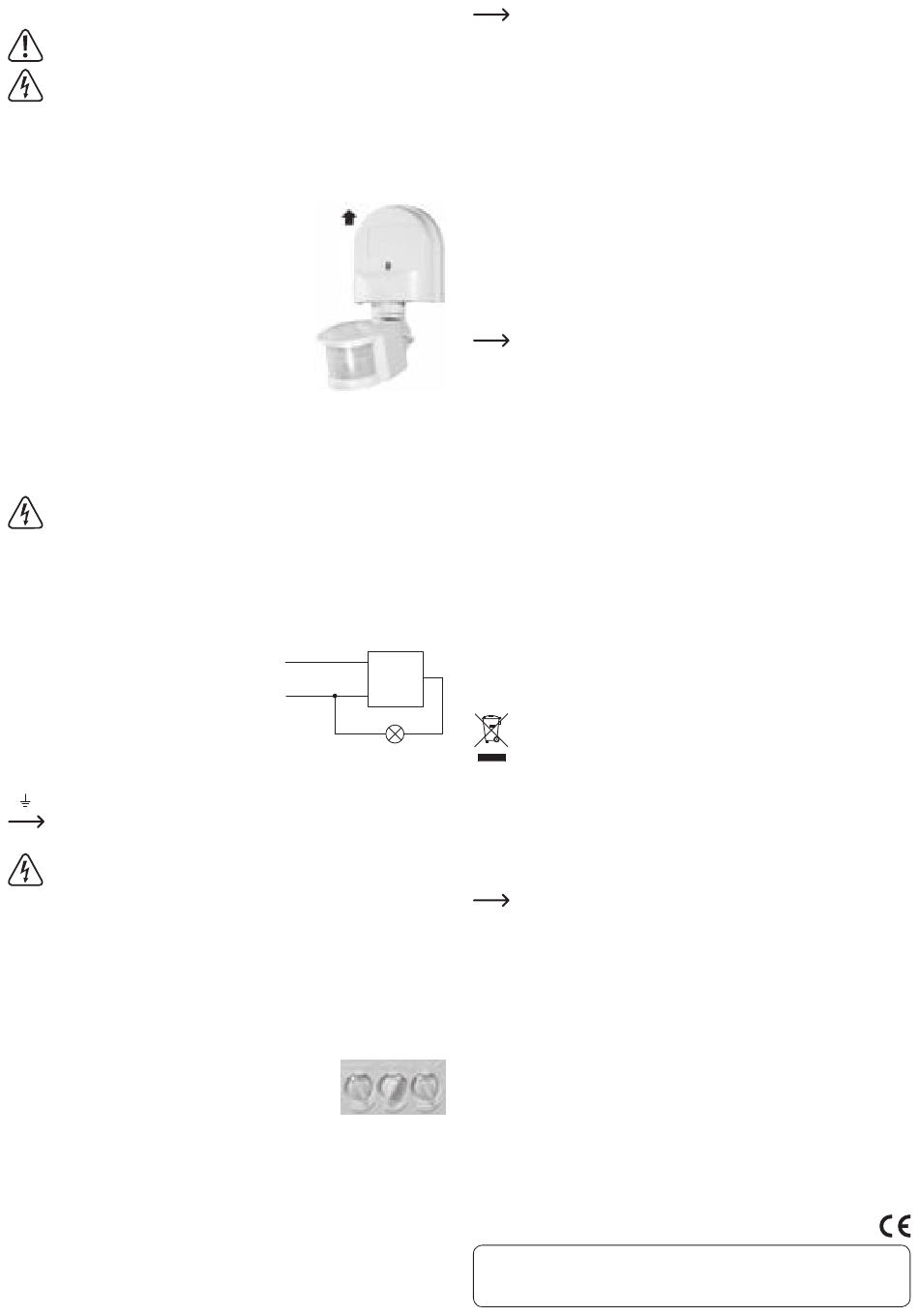

• De bewegingsmelder is bestemd voor de montage aan een
loodrechte wand. De montagehoogte moet ca. 2 tot
maximaal 3 m bedragen.
• Alleen de rechts weergegeven positionering is toege-
staan als montageplaats aan de wand (met de pijl als
„boven" gekenmerkt).
• Monteer de bewegingsmelder uitsluitend op een sta-
biele ondergrond, bijv. metselwerk. Gebruik - afhanke-
lijk van de ondergrond - voor die ondergrond geschikte
schroeven en evt. pluggen.
• Monteer de bewegingsmelder zodanig, dat kinderen er
niet bij kunnen komen.
• Begin de montage met het eraf halen van de afdekking (2). Draai hiervoor de schroef
(1) aan de voorzijde eruit. Hierna kan de afdekking (2) worden verwijderd (naar vo-
ren trekken).
• Markeer door de bevestigingsgaten (11) de montagepositie aan de wand. Afhankelijk
van de wandconstructie boort u de passende gaten voor de pluggen.
Let op!
Zorg er tijdens het boren resp. vastschroeven voor dat u geen kabels of lei-
dingen beschadigt!
• Maak een klein gat in de rubberen afdichting (10) op de achterkant van de bewe-
gingsmelder, voer de kabel door rubberen afdichting.
• Schroef de bewegingsmelder vast met twee passende schroeven.
• Strip het netsnoer en de aansluitkabel naar de verbruiker.
• Maak de trekontlasting (5) los.
• Verbind het netsnoer en de kabel naar de ver-
bruiker aan met de schroefklemmen (3) in de
bewegingsmelder.
Naast de schroefklemmen ziet u het opschrift
voor de aansluitbezetting (4).
L
=
Fase, bruine kabel
N
=
Neutraal, blauwe kabel
A
=
Geschakelde fase, naar de verbruiker
=
Randaarde
De randaarde (PE, geel-groene kabel) is niet zelf aangesloten op de bewe-
gingsmelder; deze is hier niet nodig.
Wanneer echter de binnenkomende leiding (netsnoer) en de uitgaande leiding
(naar de verbruiker, bijv. een lamp) over randaarde beschikken, moeten deze
in de juiste schroefklem worden aangesloten.
• Maak de kabel vast in de trekontlasting (5).
• Plaats de afdekking (2) er weer juist op en maak deze vast met de aanvankelijk
verwijderde schroef (1).
• Zet de PIR-sensor in de richting van het te bewaken gebied. Draai hiervoor de sen-
sorkop naar links en naar rechts.
Wanneer de senorkop naar boven en naar onderen moet worden gezwenkt, maak
dan hiervoor de borgschroef (6) los, door hem iets naar links te draaien, tegen de
wijzers van de klok in. Als de sensorkop is uitgelijnd, de borgschroef (6) naar rechts
draaien, met de wijzers van de klok mee, om de sensorkop vast te zetten.
• Voor de eerste ingebruikname of een werkingstest (wanneer
u het registratiebereik van de PIR-sensor wilt testen) moeten
de draaiknoppen als volgt worden ingesteld (zie tevens de
rechter afbeelding):
- Draaiknop „LUX" (7) naar rechts draaien, met de wijzers van de klok mee, in de
richting van het zonpictogram (de bewegingsmelder werkt ook overdag en scha-
kelt de aangesloten verbruiker aan/uit)
- Draaiknop „TIME" (8) naar links draaien, tegen de wijzers van de klok in, in de
richting van „-" (korte inschakeltijd)
- Draaiknop „SENS" (9) naar rechts draaien, met de wijzers van de klok mee, in de
richting van „+" (hoge gevoeligheid)
• Schakel de netspanning in; de aangesloten verbruiker (bijv. een lamp) wordt in-
geschakeld. Na enkele seconden wordt de verbruiker uitgeschakeld en de bewe-
gingsmelder is klaar voor gebruik.
L
A
N
Als nu een warmteverandering wordt herkend in het registratiebereik (bijv.
wanneer u door het registratiebereik loopt), wordt de verbruiker geacti-
veerd.
• Voer met de gewenste instellingen uit, zie het volgende hoofdstuk.
Instellingen op de bewegingsmelder
Draaiknop „LUX" (helderheidsregeling)
Via de draaiknop „LUX" (7) kan de schakeldrempel worden ingesteld, vanaf welke
omgevingshelderheid de bewegingsmelder wordt geactiveerd.
Bij een draaiing naar links, tegen de wijzers van de klok in (in de richting van het
maanpictogram), wordt de bewegingsmelder pas bij grotere duisternis geactiveerd.
Bij een draaiing naar rechts (in de richting van het zonpictogram), gebeurt dit al bij
een lichtere omgeving.
Draaiknop „TIME" (inschakeltijd)
Met de draaiknop „TIME" (8) kan de inschakeltijd voor uitgang „A" van de bewegings-
melder worden ingesteld. Een draaiing naar links, tegen de wijzers van de klok in (in
de richting „-"), verkort de inschakeldtijd van de aangesloten verbruiker. Een draaiing
naar rechts, met de wijzers van de klok mee ( in de richting „+") verlengt de inschakel-
tijd. Er is een instelling mogelijk van ong. 10 seconden tot en met 7 minuten.
Als er tijdens de inschakeltijd opnieuw een beweging wordt herkend, begint
de inschakeltijd van de aangesloten verbruiker opnieuw.
Draaiknop „SENS" (gevoeligheid)
Met de draaiknop „SENS" (9) kan worden ingesteld, vanaf welke warmteverandering
een schakelproces moet worden geactiveerd.
Bij een draaiing naar rechts, met de wijzers van de klok mee ( in de richting „+") wordt
de bewegingsmelder pas bij kleinere warmteveranderingen geactiveerd (hoge gevoe-
ligheid), bij een draaiing naar links, tegen de wijzers van de klok in (in de richting „-")
pas bij grote veranderingen (lage gevoeligheid).
Door deze functie kunt u ook invloed uitoefenen op het bereik van de PIR-sensor (bijv.
een mens, die door het bewakingsgebied loopt, wordt als de gevoeligheid wordt ver-
minderd pas herkend als hij dichterbij de PIR-sensor komt).
Onderhoud en schoonmaken
Het product is voor u onderhoudsvrij. Laat het product uitsluitend door een vakman
repareren en onderhouden.
Gebruik voor het schoonmaken een schone, zachte, droge doek. Druk niet te hard op
de lens van de PIR-sensor.
Gebruik geen agressieve, chemische of schurende reinigingsmiddelen, want deze
kunnen verkleuringen of zelfs materiaalveranderingen van het oppervlak veroorzaken.
Verwijdering
Het product hoort niet bij het huishoudelijk afval.
Het product dient aan het einde van zijn levensduur volgens de geldende
wettelijke voorschriften te worden verwijderd. Lever het bijv. in bij het be-
treffende inzamelpunt.
Technische gegevens
Bedrijfsspanning ..................................... 220 - 240 V/AC, 50 Hz
Standby-opgenomen vermogen ........... ong. 0,45 W
Schakelvermogen ................................... 1200 W (ohmse belasting)
Verbruikers met voornamelijk ohmse belasting zijn bijv. gloeilampen en ver-
warmingen.
Verbruikers met inductieve belasting zijn bijv. motoren, voorschakelappara-
ten, conventionele transformatoren en energiebesparende lampen.
Schakeltype ............................................ Relais
Veiligheidsklasse ................................... IP44
Omgevingsomstandigheden................. temperatuur -20 °C tot +40 °C
Registratiehoek ...................................... horizontaal =180°, verticaal =120°
PIR-bereik................................................ ong. 12 m (bij +22 °C), via gevoeligheidsknop
Inschakeltijd............................................ instelbaar, 10 s (±3 s) tot en met 7 minuten
Omgevingshelderheid ........................... instelbaar
Afmetingen (H x B x D) .......................... 150 x 58 x 120 mm (PIR-sensor naar voren gericht)
Gewicht.................................................... ca. 208 g
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie, microverfilming of de
registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming van de uitgever. Nadruk, ook van
uittreksels, verboden. De publicatie voldoet aan de technische stand bij het in druk bezorgen.
© Copyright 2014 by Conrad Electronic SE.
300 W (inductieve belasting)
instelbaar (zie informatie in hoofdstuk „Functie
van de bewegingsmelder")
(±2 minuten)
V2_0315_01/HD
