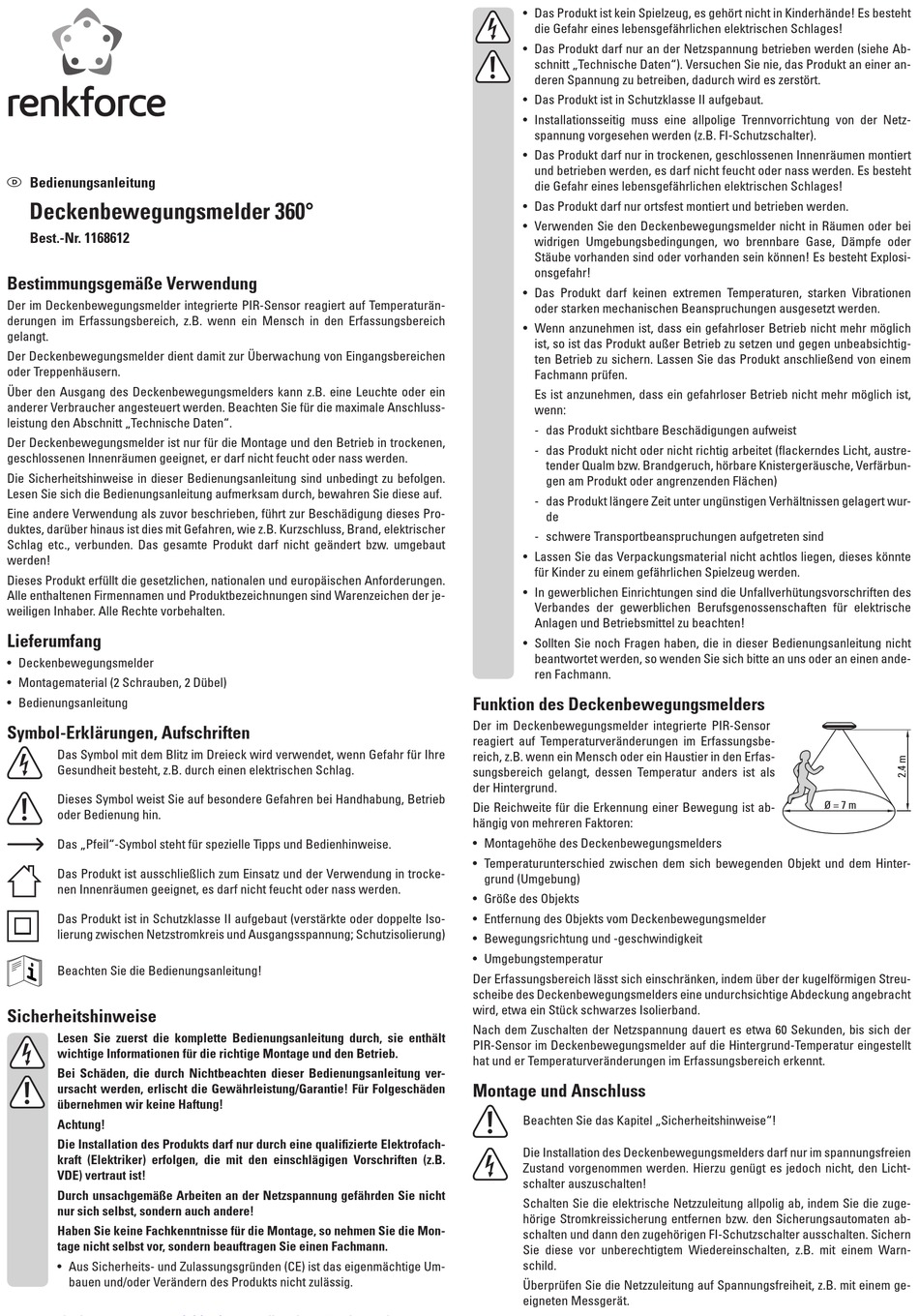

Renkforce 1168612 Bedienungsanleitung

D Bedienungsanleitung
Deckenbewegungsmelder 360°
Best.-Nr. 1168612
Bestimmungsgemäße Verwendung
Der im Deckenbewegungsmelder integrierte PIR-Sensor reagiert auf Temperaturän-
derungen im Erfassungsbereich, z.B. wenn ein Mensch in den Erfassungsbereich
gelangt.
Der Deckenbewegungsmelder dient damit zur Überwachung von Eingangsbereichen
oder Treppenhäusern.
Über den Ausgang des Deckenbewegungsmelders kann z.B. eine Leuchte oder ein
anderer Verbraucher angesteuert werden. Beachten Sie für die maximale Anschluss-
leistung den Abschnitt „Technische Daten".
Der Deckenbewegungsmelder ist nur für die Montage und den Betrieb in trockenen,
geschlossenen Innenräumen geeignet, er darf nicht feucht oder nass werden.
Die Sicherheitshinweise in dieser Bedienungsanleitung sind unbedingt zu befolgen.
Lesen Sie sich die Bedienungsanleitung aufmerksam durch, bewahren Sie diese auf.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses Pro-
duktes, darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer
Schlag etc., verbunden. Das gesamte Produkt darf nicht geändert bzw. umgebaut
werden!
Dieses Produkt erfüllt die gesetzlichen, nationalen und europäischen Anforderungen.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der je-
weiligen Inhaber. Alle Rechte vorbehalten.
Lieferumfang
• Deckenbewegungsmelder
• Montagematerial (2 Schrauben, 2 Dübel)
• Bedienungsanleitung
Symbol-Erklärungen, Aufschriften
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre
Gesundheit besteht, z.B. durch einen elektrischen Schlag.
Dieses Symbol weist Sie auf besondere Gefahren bei Handhabung, Betrieb
oder Bedienung hin.
Das „Pfeil"-Symbol steht für spezielle Tipps und Bedienhinweise.
Das Produkt ist ausschließlich zum Einsatz und der Verwendung in trocke-
nen Innenräumen geeignet, es darf nicht feucht oder nass werden.
Das Produkt ist in Schutzklasse II aufgebaut (verstärkte oder doppelte Iso-
lierung zwischen Netzstromkreis und Ausgangsspannung; Schutzisolierung)
Beachten Sie die Bedienungsanleitung!
Sicherheitshinweise
L esen Sie zuerst die komplette Bedienungsanleitung durch, sie enthält
wichtige Informationen für die richtige Montage und den Betrieb.
B ei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung ver-
ursacht werden, erlischt die Gewährleistung/Garantie! Für Folgeschäden
übernehmen wir keine Haftung!
Achtung!
D ie Installation des Produkts darf nur durch eine qualifizierte Elektrofach-
kraft (Elektriker) erfolgen, die mit den einschlägigen Vorschriften (z.B.
VDE) vertraut ist!
D urch unsachgemäße Arbeiten an der Netzspannung gefährden Sie nicht
nur sich selbst, sondern auch andere!
H aben Sie keine Fachkenntnisse für die Montage, so nehmen Sie die Mon-
tage nicht selbst vor, sondern beauftragen Sie einen Fachmann.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Um-
bauen und/oder Verändern des Produkts nicht zulässig.
• Das Produkt ist kein Spielzeug, es gehört nicht in Kinderhände! Es besteht
die Gefahr eines lebensgefährlichen elektrischen Schlages!
• Das Produkt darf nur an der Netzspannung betrieben werden (siehe Ab-
schnitt „Technische Daten"). Versuchen Sie nie, das Produkt an einer an-
deren Spannung zu betreiben, dadurch wird es zerstört.
• Das Produkt ist in Schutzklasse II aufgebaut.
• Installationsseitig muss eine allpolige Trennvorrichtung von der Netz-
spannung vorgesehen werden (z.B. FI-Schutzschalter).
• Das Produkt darf nur in trockenen, geschlossenen Innenräumen montiert
und betrieben werden, es darf nicht feucht oder nass werden. Es besteht
die Gefahr eines lebensgefährlichen elektrischen Schlages!
• Das Produkt darf nur ortsfest montiert und betrieben werden.
• Verwenden Sie den Deckenbewegungsmelder nicht in Räumen oder bei
widrigen Umgebungsbedingungen, wo brennbare Gase, Dämpfe oder
Stäube vorhanden sind oder vorhanden sein können! Es besteht Explosi-
onsgefahr!
• Das Produkt darf keinen extremen Temperaturen, starken Vibrationen
oder starken mechanischen Beanspruchungen ausgesetzt werden.
• Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich
ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtig-
ten Betrieb zu sichern. Lassen Sie das Produkt anschließend von einem
Fachmann prüfen.
Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist,
wenn:
- das Produkt sichtbare Beschädigungen aufweist
- das Produkt nicht oder nicht richtig arbeitet (flackerndes Licht, austre-
tender Qualm bzw. Brandgeruch, hörbare Knistergeräusche, Verfärbun-
gen am Produkt oder angrenzenden Flächen)
- das Produkt längere Zeit unter ungünstigen Verhältnissen gelagert wur-
de
- schwere Transportbeanspruchungen aufgetreten sind
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte
für Kinder zu einem gefährlichen Spielzeug werden.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des
Verbandes der gewerblichen Berufsgenossenschaften für elektrische
Anlagen und Betriebsmittel zu beachten!
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet werden, so wenden Sie sich bitte an uns oder an einen ande-
ren Fachmann.
Funktion des Deckenbewegungsmelders
Der im Deckenbewegungsmelder integrierte PIR-Sensor
reagiert auf Temperaturveränderungen im Erfassungsbe-
reich, z.B. wenn ein Mensch oder ein Haustier in den Erfas-
sungsbereich gelangt, dessen Temperatur anders ist als
der Hintergrund.
Die Reichweite für die Erkennung einer Bewegung ist ab-
hängig von mehreren Faktoren:
• Montagehöhe des Deckenbewegungsmelders
• Temperaturunterschied zwischen dem sich bewegenden Objekt und dem Hinter-
grund (Umgebung)
• Größe des Objekts
• Entfernung des Objekts vom Deckenbewegungsmelder
• Bewegungsrichtung und -geschwindigkeit
• Umgebungstemperatur
Der Erfassungsbereich lässt sich einschränken, indem über der kugelförmigen Streu-
scheibe des Deckenbewegungsmelders eine undurchsichtige Abdeckung angebracht
wird, etwa ein Stück schwarzes Isolierband.
Nach dem Zuschalten der Netzspannung dauert es etwa 60 Sekunden, bis sich der
PIR-Sensor im Deckenbewegungsmelder auf die Hintergrund-Temperatur eingestellt
hat und er Temperaturveränderungen im Erfassungsbereich erkennt.
Montage und Anschluss
Beachten Sie das Kapitel „Sicherheitshinweise"!
Die Installation des Deckenbewegungsmelders darf nur im spannungsfreien
Zustand vorgenommen werden. Hierzu genügt es jedoch nicht, den Licht-
schalter auszuschalten!
Schalten Sie die elektrische Netzzuleitung allpolig ab, indem Sie die zuge-
hörige Stromkreissicherung entfernen bzw. den Sicherungsautomaten ab-
schalten und dann den zugehörigen FI-Schutzschalter ausschalten. Sichern
Sie diese vor unberechtigtem Wiedereinschalten, z.B. mit einem Warn-
schild.
Überprüfen Sie die Netzzuleitung auf Spannungsfreiheit, z.B. mit einem ge-
eigneten Messgerät.
Ø = 7 m
