KNX Technisches Handbuch
Busch-ComfortPanel
6.3
Elektrischer Anschluss
6.3.1
Einlegen des Netzteil-Moduls
Nachfolgend werden beispielhaft die Installation und der Anschluss eines 9"-Displays beschrieben. Die
Beschreibung gilt auch für das 12.1"-Display.
Hinweis
Die Netzteil-Module 6186/01 UP und 6986/01 UP sind nicht Bestandteile des Lieferumfangs des
Busch-ComfortPanel
1. Drücken Sie die Rastnasen des Netzteil-Moduls in die Einrasthalterungen. Hierbei muss das Netzteil-Modul
im 45°-Winkel angesetzt werden.

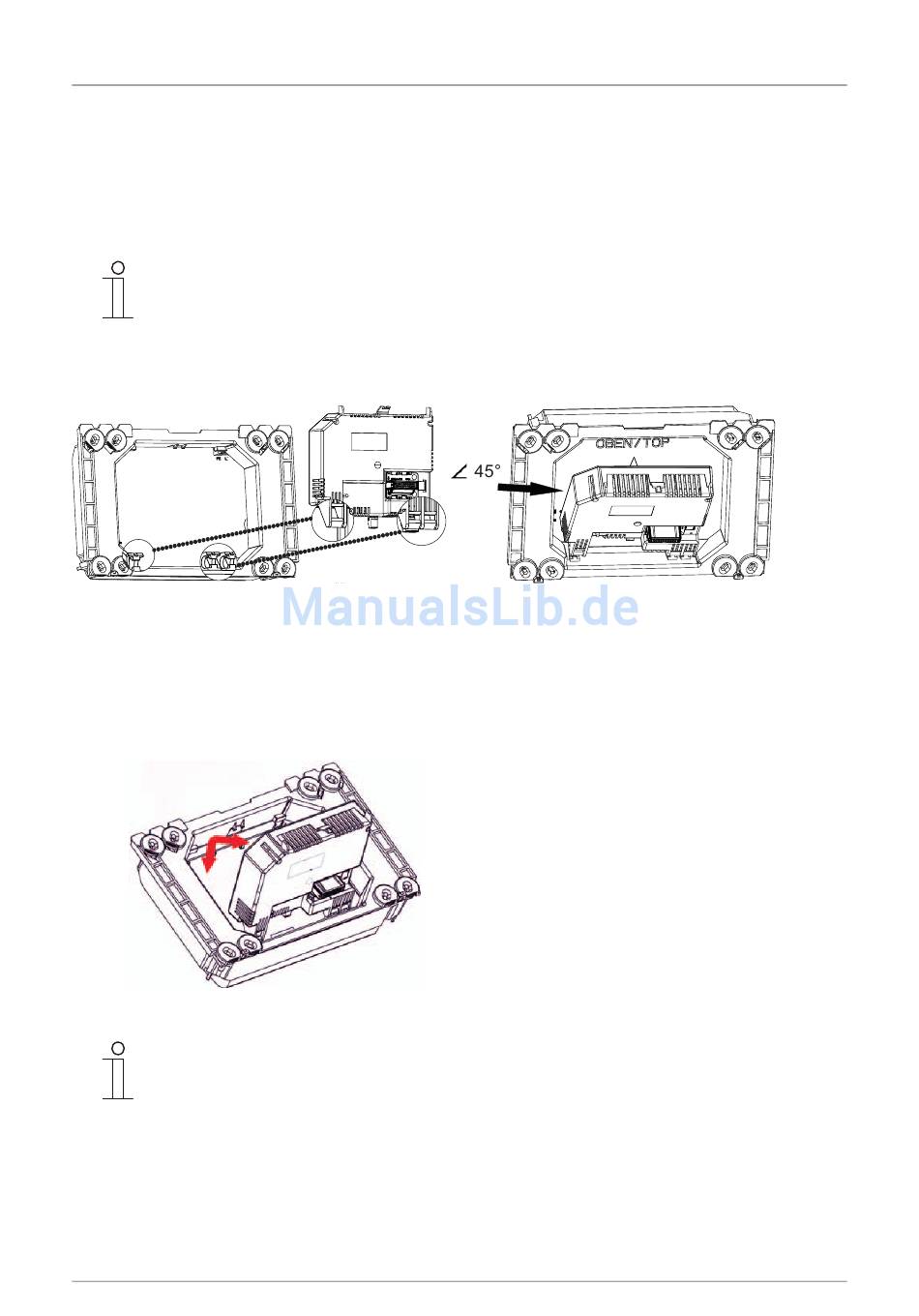

Abb. 15: Einlegen des Netzteil-Moduls
2. Verlegen Sie die Anschlusskabel hinter dem Netzteil-Modul.
6.3.2
Aufklappen des Netzteil-Moduls
Nach dem Einlegen kann das Netzteil-Modul ein- und ausgeklappt werden.
Abb. 16:
Ein- und Ausklappen des Netzteil-Moduls
Hinweis
Das Netzteil-Modul kann nur in der 45°-Lage herausgezogen werden.
KNX Technisches Handbuch | 2CKA001373B8038
®
®
!
Installation
— 25 —
