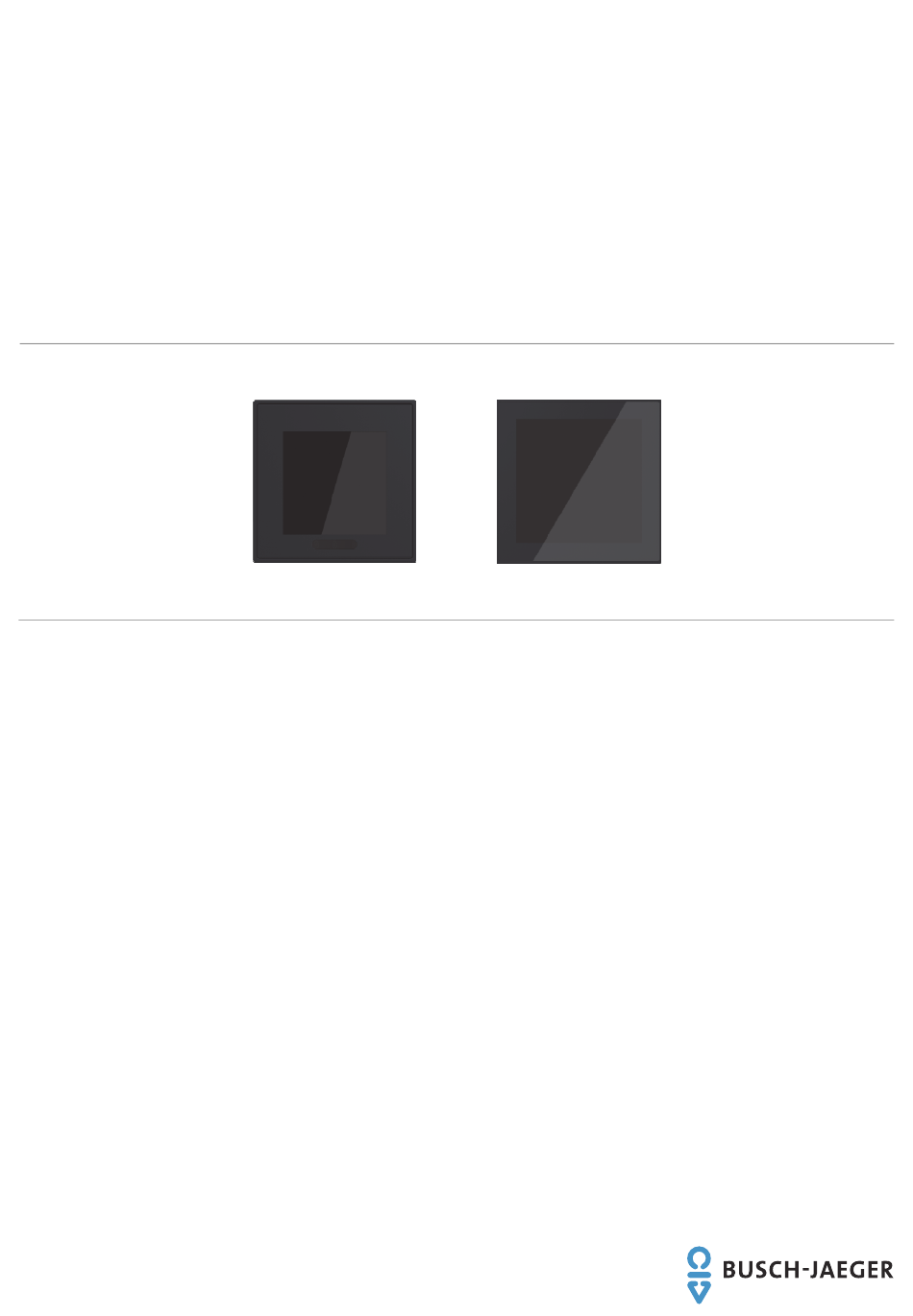

Produkthandbuch │ 07.09.2023

Busch-Installationsbus

KNX

SD/U12.55.11-825 2.4'' Display 55

SD/U12.63.11-825 2.4'' Display 63

SD/U12.70.11-4015 Busch-SmartTouch

2.4''

RT/U12.86.11-811 Busch-RoomTouch

RT/U12.86.11-825 Busch-RoomTouch

Branding -- Release 2018-01-01

Inhaltszusammenfassung für Busch-Jaeger SD/U12.55.11-825 2.4

Seite 1 Produkthandbuch │ 07.09.2023 Busch-Installationsbus ® SD/U12.55.11-825 2.4'' Display 55 SD/U12.63.11-825 2.4'' Display 63 ® SD/U12.70.11-4015 Busch-SmartTouch 2.4'' ® RT/U12.86.11-811 Busch-RoomTouch 4" ® RT/U12.86.11-825 Busch-RoomTouch 4" Branding -- Release 2018-01-01...
Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zur Anleitung ..........................12 Sicherheit ..............................13 Verwendete Hinweise und Symbole ....................13 Bestimmungsgemäßer Gebrauch ....................14 Bestimmungswidriger Gebrauch ...................... 14 Zielgruppe / Qualifikation des Personals ..................15 2.4.1 Bedienung ..........................15 2.4.2 Installation, Inbetriebnahme und Wartung .................. 15 Cybersecurity ...........................
Seite 3 Inhaltsverzeichnis Erläuterung der Grundstruktur (Begriffe) ..................42 Ablauf der Inbetriebnahme ....................... 43 Konfiguration der Systemeinstellungen des Displays ..............43 7.6.1 Grundeinstellungen (Systemeinstellungen) des Panels ............. 44 Anlegen der Navigationsstruktur ...................... 57 7.7.1 Bedienseiten anlegen ......................... 57 7.7.2 Bedienseiten bearbeiten ......................58 Konfiguration der Bedienseiten ......................
Seite 4 Inhaltsverzeichnis 8.1.5 Objekttyp Wert 1 / Wert 2 ......................77 8.1.6 Art des Symbols ......................... 79 8.1.7 Status Bedienelement (Symbol/Text) wird durch ein separates Objekt bedient ......80 8.1.8 Symbol für Ein ..........................80 8.1.9 Symbol für Aus ........................... 81 8.1.10 Freigabe Kommunikationsobjekt „Sperren“...
Seite 5 Inhaltsverzeichnis 8.6.10 Objekttyp ...........................100 8.6.11 Minimaler Objektwert .........................102 8.6.12 Maximaler Objektwert ........................102 8.6.13 Angezeigter Mindestwert ......................102 8.6.14 Angezeigter Maximalwert ......................102 8.6.15 Freigabe Kommunikationsobjekt „Sperren“ 1 Bit ...............103 Bedienelement „Jalousie“ ......................104 8.7.1 Name des Bedienelements .......................104 8.7.2 Optionale Bezeichnung für Bedienelement aktivieren ...............104 8.7.3 Optionale Bezeichnung des Bedienelements ................104 8.7.4...
Seite 6 Inhaltsverzeichnis 8.10.16 Einstellung Gebäudeschutzmodus ....................116 8.10.17 Schrittweite der manuellen Sollwertverstellung .................117 8.10.18 Sollwertverstellung Haupt/sekundär über Kommunikationsobjekt ..........117 8.10.19 Obergrenze für Sollwertverstellung ...................118 8.10.20 Untergrenze für Sollwertverstellung ..................118 8.10.21 Freigabe Kommunikationsobjekt „Sperren“ 1 Bit ...............118 8.11 Control „Split Unit Control“ ......................119 8.11.1 Name des Bedienelements .......................119 8.11.2...
Seite 7 Inhaltsverzeichnis 8.12.20 VRV Temperatursensor-Störungsanzeige verwenden ..............130 8.12.21 VRV-Störungsanzeige verwenden ....................130 8.12.22 Wert zum Abbrechen der VRV-Störungsanzeige ..............130 8.12.23 Freigabe Kommunikationsobjekt „Sperren“ 1 Bit ...............130 8.13 Bedienelement „Audiosteuerung“ ....................131 8.13.1 Titel des Bedienelements ......................131 8.13.2 Name des Bedienelements .......................131 8.13.3 Untertitel des Bedienelements ....................131 8.13.4 Optionale Bezeichnung für Bedienelement aktivieren ...............131...
Seite 8 Inhaltsverzeichnis 8.16.9 Szene kann gestartet werden mit einem ...................157 8.16.10 Szene kann gespeichert werden ....................157 8.16.11 Wert für Objekt x ........................157 8.17 Anwendung „Logikfunktionen“ ....................... 158 8.17.1 Kanal x — Anwendung ......................158 8.18 Anwendung „Interner RTR“ ......................172 8.18.1 Allgemein — Reglerfunktion ......................172 8.18.2 Allgemein —...
Seite 9 Inhaltsverzeichnis 8.18.42 Grundstufe Kühlen — Zyklisches Senden der Stellgröße ............188 8.18.43 Grundstufe Kühlen — Hysterese ....................188 8.18.44 Grundstufe Kühlen — PWM-Zyklus Kühlen (min) ..............188 8.18.45 Grundstufe Kühlen — Max. Stellgröße (0..255) .................189 8.18.46 Grundstufe Kühlen — Grundlast min. Stellgröße (0..255) ............189 8.18.47 Regelung Zusatzstufe Kühlen ....................190 8.18.48...
Seite 10 Inhaltsverzeichnis 8.18.94 Sollwertverstellung — max. manuelle Anhebung beim Heizbetrieb (0 - 9°C) ......204 8.18.95 Sollwertverstellung — max. manuelle Absenkung beim Heizbetrieb (0 - 9°C) ......204 8.18.96 Sollwertverstellung — max. manuelle Anhebung beim Kühlbetrieb (0 - 9°C) ......204 8.18.97 Sollwertverstellung — max. manuelle Absenkung beim Kühlbetrieb (0 - 9°C) ......204 8.18.98 Sollwertverstellung —...
Seite 11 Inhaltsverzeichnis 8.18.142 Einstellungen Fan Coil Unit — Lüftergeschwindigkeitsbegrenzung/- stufenbegrenzung bei Ecobetrieb ..........................219 8.18.143 Lüfter Einstellungen Heizen.......................219 8.18.144 Lüfter Einstellungen Kühlen.......................219 8.18.145 Lüfter Einstellungen — Stufenausgabe ..................219 8.18.146 Lüftergeschwindigkeiten/- stufen ....................220 8.18.147 Lüftergeschwindigkeiten/- stufen Heizen ...................220 8.18.148 Lüftergeschwindigkeiten/- stufen Kühlen ...................220 8.18.149 Lüftergeschwindigkeiten/- stufen —...
Seite 12 Bewahren Sie das Handbuch sorgfältig auf. Falls Sie das Gerät weitergeben, geben Sie auch dieses Handbuch mit. Für Schäden durch Nichtbeachtung des Handbuchs übernimmt Busch-Jaeger keine Haftung. Wenn Sie weitere Informationen benötigen oder Fragen zum Gerät haben, wenden Sie sich an Busch-Jaeger oder besuchen Sie uns im Internet unter: https://BUSCH-JAEGER.de...
Seite 13 Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Dennoch gibt es Restgefahren. Lesen und beachten Sie die Sicherheitshinweise, um Gefahren zu vermeiden. Für Schäden durch Nichtbeachtung von Sicherheitshinweisen übernimmt Busch-Jaeger keine Haftung. Verwendete Hinweise und Symbole Die folgenden Hinweise weisen Sie auf besondere Gefahren im Umgang mit dem Gerät hin oder geben nützliche Hinweise:...
Seite 14 Jede Verwendung, die nicht in „Bestimmungsgemäßer Gebrauch“ auf Seite 14 genannt wird, gilt als bestimmungswidrig und kann zu Personen- und Sachschäden führen. Busch-Jaeger haftet nicht für Schäden, die durch bestimmungswidrige Verwendung des Geräts entstehen. Das Risiko hierfür trägt allein der Benutzer oder Betreiber.
Seite 15 Sicherheit Zielgruppe / Qualifikation des Personals 2.4.1 Bedienung Für die Bedienung des Geräts ist keine spezielle Qualifikation erforderlich. 2.4.2 Installation, Inbetriebnahme und Wartung Die Installation, Inbetriebnahme und Wartung des Geräts darf nur durch dafür ausgebildete Elektrofachkräfte mit entsprechender Qualifikation erfolgen. Die Elektrofachkraft muss das Handbuch gelesen und verstanden haben und den Anweisungen folgen.
Seite 16 Cybersecurity Die Branche ist verstärkt mit Internetsicherheitsrisiken konfrontiert. Um Stabilität, Sicherheit und Robustheit seiner Lösungen zu erhöhen, hat Busch-Jaeger im Rahmen des Produktentwicklungsprozesses offiziell Robustheitsprüfungen zur Internetsicherheit eingeführt. Die folgenden Maßnahmen sind Voraussetzung für den sicheren Betrieb Ihrer Anlage. Bei Missachtung übernimmt Busch-Jaeger keine Haftung.
Seite 17 Das Produkt ist nicht anfällig für Malware, da kein benutzerdefinierter Code auf dem System ausgeführt werden kann. Die einzige Möglichkeit, die Software zu aktualisieren, ist die Aktualisierung der Firmware. Nur durch Busch-Jaeger signierte Firmware wird akzeptiert. Passwortregeln Voreingestellte Passwörter sollten bei erstmaliger Nutzung des Geräts durch den Benutzer geändert werden.
Seite 18 Sicherheit Sicherheitshinweise Gefahr – Elektrische Spannung ! Elektrische Spannung! Lebensgefahr und Brandgefahr durch elektrische Spannung in Höhe von 100 … 240 V. Bei direktem oder indirektem Kontakt mit spannungsführenden Teilen kommt es zu einer gefährlichen Körperdurchströmung. Elektrischer Schock, Verbrennungen oder der Tod können die Folge sein. Arbeiten am 100 …...
Seite 19 Hinweise zum Umweltschutz Hinweise zum Umweltschutz Umwelt Denken Sie an den Schutz der Umwelt ! Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden. – Das Gerät enthält wertvolle Rohstoffe, die wiederverwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. Alle Verpackungsmaterialien und Geräte sind mit Kennzeichnungen und Prüfsiegeln für die sach- und fachgerechte Entsorgung ausgestattet.
Seite 20 Produktübersicht Produktübersicht Abb. 1: Produktübersicht Die Displays sind multifunktionale Raumsteuerungsdisplays zur Visualisierung und Bedienung ® ® von Gebäudefunktionen in Busch-Installationsbus KNX und Busch-free@home -Systemen. Die Geräte sind in rahmengebundener Form und Einzel-Displays erhältlich (2,4" und 4,0"). ■ Die Displays besitzen ein kapazitives Touch-Display mit einer Auflösung von ■...
Seite 21 Produktübersicht Lieferumfang – Display – 2 Anschlussklemmen – Tragring Hinweis ® Die Verbindung mit dem Busch-Installationsbus KNX erfolgt über die ■ beiliegende Busanschlussklemme. Der Anschluss der notwendigen Zusatzspannungsversorgung und der ■ optionalen Temperaturfühler erfolgt über eine beiliegende Anschlussklemme. Die Anschlüsse von der Spannungsversorgung und dem Temperaturfühler ■...
Seite 22 Produktübersicht Funktionsübersicht KNX Die folgende Tabelle gibt eine Übersicht über die möglichen Funktionen und Anwendungen des Geräts: KNX-Standardfunktionen Anwendungen Schalten Stör- und Alarmmeldungen ■ ■ Dimmen Szenenaktor ■ ■ Schieberegler-Funktionen Logikfunktionen ■ ■ Jalousiesteuerung Interner Raumtemperaturregler (RTR) ■ ■ RGBW Bedienung ■...
Seite 23 Produktübersicht Geräteübersicht Abb. 2: Geräteübersicht Display 2,4" "Vorderseite Abb. 3: Geräteübersicht Display 4" Vorderseite Pos. Beschreibung Touchscreen Annäherungs- und Helligkeitssensor Produkthandbuch 2CKA001373B5472 │23...
Seite 24 Produktübersicht Abb. 4: Geräteübersicht Display Rückseite Pos. Beschreibung Anschluss Zusatzspannungsversorgung Anschluss Temperatursensor Busanschluss SD-Kartensteckplatz Produkthandbuch 2CKA001373B5472 │24...
Seite 25 Technische Daten Technische Daten Bezeichnung Wert Displayauflösung: ® Busch-SmartTouch 2.4'' 240 x 240 Pixel (HD) ® Busch-RoomTouch 4" 480 x 480 Pixel (HD) Seitenverhältnis: Farbauflösung: 16 Millionen Farben 6,10 cm (2,4") Displaygröße: 10,16 cm (4'') Betrachtungswinkel: – horizontal 75° – vertikal 75°...
Seite 26 Technische Daten Abmessungen: siehe „Maßbilder“ auf Seite 27 Inbetriebnahme: – Parametrierung (KNX) ETS 5.7.7 oder ETS 6 oder Web-Oberfläche System Access Point über KNX Bus oder über microSD-Karte – Programmierung Tab.3: Technische Daten Produkthandbuch 2CKA001373B5472 │26...
Seite 27 Technische Daten Maßbilder Hinweis Alle Maße in Millimeter. Abb. 5: 2.4'' Display 55 SD/U12.55.11-825 Abb. 6: 2.4'' Display 63 SD/U12.63.11-825 ® Abb. 7: Busch-RoomTouch 4" RT/U12.86.11-811 ® Abb. 8: Busch-SmartTouch 2.4'' SD/U12.70.11-4015 Produkthandbuch 2CKA001373B5472 │27...
Seite 28 Technische Daten Anschlussbilder Achtung! – Geräteschaden – Achten Sie auf die richtige Polarität. – Der Stromeingangsstecker [1] und der Temperatursensor/Binäreingang [2] dürfen auf keinen Fall verwechselt werden. Andernfalls kann das Gerät beschädigt werden. – Legen Sie nur passive Signale ohne eigene Spannungsversorgung an die Buchse Temperatursensor / Binäreingang [2].
Seite 29 Planungs- und Anwendungshinweise für das System können den ® ® Systemhandbüchern für Busch-Installationsbus KNX und Busch-free@home entnommen werden. Diese können über https://www.busch-jaeger.de/knx oder https://busch-jaeger.de/freeathome heruntergeladen werden. Sicherheitshinweise Gefahr – Stromschlag durch Kurzschluss ! Lebensgefahr durch elektrische Spannung in Höhe von 100 … 240 V bei Kurzschluss auf der Kleinspannungsleitung.
Seite 30 Anschluss, Einbau / Montage Elektrischer Anschluss 6.4.1 Anschluss Achtung! – Geräteschaden Achten Sie auf potentialfreie Trennung des Steuer- und Arbeitsstromkreises. Nichtbeachtung kann zu Geäteschäden führen. Achtung! – Geräteschaden – Achten Sie auf die richtige Polarität. – Der Stromeingangsstecker [1] und der Temperatursensor/Binäreingang [2] dürfen auf keinen Fall verwechselt werden.
Seite 31 Anschluss, Einbau / Montage Montage / Demontage 6.5.1 Montageorte Abb. 11: Montageorte Bei der Wahl des Montageortes auf ausreichenden Abstand zu Wärme- oder Kältequellen ■ achten. Wärme- oder Kältequellen beeinflussen die Funktion des internen Temperatursensors. ■ Das Gerät sollte an einer der Heizquelle gegenüberliegenden Wand montiert werden. Der ■...
Seite 32 Anschluss, Einbau / Montage 6.5.2 Entnahmeschutz Entnahmeschutz (optional) Hinweis Der Entnahmeschutz TZE/U.0.11.CK ist optional erhältlich. Abb. 13: Montage Entnahmeschutz Für den Entnahmeschutz müssen die Klammern [1] vor dem Einbau eingesetzt werden. Produkthandbuch 2CKA001373B5472 │32...
Seite 33 Anschluss, Einbau / Montage 6.5.3 Montage Montage mit Rahmen Die Montage mit Rahmen ist mit den folgenden Displays möglich: SD/U12.55.11-825 2.4'' Display 55 ■ SD/U12.63.11-825 2.4'' Display 63 ■ SD/U12.70.11-4015 Busch-SmartTouch ® 2.4'' ■ Abb. 14: Montage mit Rahmen Zur Montage mit Rahmen sind folgende Schritte notwendig: 1.
Seite 34 Anschluss, Einbau / Montage Montage ohne Rahmen Die Montage ohne Rahmen ist mit den folgenden Displays möglich: ® RT/U12.86.11-811 Busch-RoomTouch 4" ■ ® RT/U12.86.11-825 Busch-RoomTouch 4" ■ Zur Montage ohne Rahmen sind folgende Schritte notwendig: 1. Den Tragring [1] montieren. 2.
Seite 35 Anschluss, Einbau / Montage Demontage Die Demontage erfolgt in umgekehrter Reihenfolge der Montage. Hinweis Nach einer Montage mit Entnahmeschutz für Bedienelemente, (siehe „Entnahmeschutz“ auf Seite 32), ist eine Demontage nur noch mit Entnahmeschutzwerkzeug TZW/U.0.11.CK möglich! Führen Sie zur Demontage, bei verwendetem Entnahmeschutz für Bedienelemente, folgende Schritte aus: Abb.
Seite 36 / FAT32 Hinweis Es wird empfohlen, SD-Karten von SanDisk, Kingston und Transcend zu ■ verwenden, die vollständig getestet und überprüft wurden. Busch-Jaeger haftet nicht für die Leistungsfähigkeit Ihrer SD-Karte. ■ SD-Karte ist nicht im Lieferumfang enthalten. ■ Produkthandbuch 2CKA001373B5472...
Seite 37 Inbetriebnahme der KNX-Funktion über DCA 7.1.2 Installation der ETS-App Für die Konfiguration und Parametrierung der Bedienelemente ist eine spezielle Device Control App (DCA) in der ETS zu installieren. Die DCA wird in den Geräteeinstellungen in der ETS aufgerufen. Dort ist sie als zusätzliche Registerkarte aufrufbar. Die App kann nur mit einer lizensierten ETS Professional verwendet werden.
Seite 38 Inbetriebnahme der KNX-Funktion über DCA 7.1.3 Ablauf der Installation Hinweis Die nachfolgende Beschreibung des Installationsablaufs erfolgt anhand der Version ETS 5.7.7. Die ETS-App (*.etsapp -Datei) für das Display wird über die ETS installiert und lizensiert. Die App kann über Ihren My KNX-Zugang heruntergeladen werden. Abb.
Seite 39 Inbetriebnahme der KNX-Funktion über DCA Übersicht über das Inbetriebnahmetool DCA Der folgende Abschnitt umfasst grundlegende Informationen zum Inbetriebnahmetool DCA. DCA ist eine Projektierungssoftware, mit der Sie die KNX-Funktionen des Displays projektieren können. Jedes Display kann individuell eingerichtet werden. DCA leitet Sie bei der Projektierung durch die Konfiguration.
Seite 40 Inbetriebnahme der KNX-Funktion über DCA Bildschirmbereiche des DCA Bei der Projektierung mit DCA arbeiten Sie in mehreren Bereichen. In diesem Abschnitt wird erläutert, welchen Zweck die Bildschirmbereiche erfüllen und wie sie zu handhaben sind. Abb. 17: DCA-Bildschirmbereiche (Abbildung zeigt das Display in der Konfiguration als Variante 4-fach) Produkthandbuch 2CKA001373B5472 │40...
Seite 41 Inbetriebnahme der KNX-Funktion über DCA Pos. Bildschirmbereich Funktion Schnellzugriff auf verschiedene DCA-Werkzeuge, DCA-Symbolleiste z. B. „Importieren“ oder „Exportieren“. Aus diesem Bereich können gewünschte „Bedienelemente“ per Drag & Drop auf die Bedienseiten im Arbeitsbereich gezogen werden. Bereich „Bedienelemente“ Es werden nur die zur Verfügung stehenden Bedienelemente angezeigt.
Seite 42 Inbetriebnahme der KNX-Funktion über DCA Erläuterung der Grundstruktur (Begriffe) Das Display besteht aus: einer Hauptbedienseite (Homepage) ■ Bedienseiten ■ Anwendungsseiten ■ Abb. 18: Display mit Bedienelementen Die Hauptbedienseite wird nach dem Start des Geräts angezeigt und ist im Bibliotheksbereich in der Navigationsstruktur mit einem Stern gekennzeichnet. Die Zusatzseiten beinhalten die Bedienelemente wie z.
Seite 43 Inbetriebnahme der KNX-Funktion über DCA Ablauf der Inbetriebnahme Um ein möglichst effektives Arbeiten mit dem Inbetriebnahmetool DCA zu erreichen, wird folgender Arbeitsablauf (Standard-Workflow) empfohlen: 1. ETS-Software starten (siehe Kapitel 7.2.1 „DCA starten“ auf Seite 39). 2. Neues Projekt anlegen bzw. vorhandenes Projekt öffnen. 3.
Seite 44 Inbetriebnahme der KNX-Funktion über DCA 7.6.1 Grundeinstellungen (Systemeinstellungen) des Panels Hinweis Eingaben in Textfeldern müssen mit der Eingabetaste („Return“) bestätigt werden. Zeit und Datum Automatische Sommer-/Winterzeitumstellung ■ Optionen: aktiviert deaktiviert Über den Parameter wird festgelegt, ob eine automatische Umstellung zwischen Sommer- und Winterzeit erfolgen soll.
Seite 45 Inbetriebnahme der KNX-Funktion über DCA Produkthandbuch 2CKA001373B5472 │45...
Seite 46 Inbetriebnahme der KNX-Funktion über DCA Long. [ddd.dd][+ = Ost, − = West] ■ Optionen: Einstellmöglichkeit von +180.00 … −180.00 Über den Parameter wird die geografische Länge (longitude) für den Gerätestandort eingestellt (180° Ost bis 180° West) Diese Einstellung ist für die Astrofunktion von Bedeutung. Hinweis Ob als Dezimaltrennzeichen ein Punkt oder ein Komma verwendet werden muss, ist systemabhängig.
Seite 47 Inbetriebnahme der KNX-Funktion über DCA Optionen: 5 …. 3000 Über den Parameter wird festgelegt in welchem Abstand das Telegramm 'In Betrieb' gesendet wird. Dezimaltrennzeichen ■ Optionen: Komma Punkt Über den Parameter wird festgelegt, welche Art von Zeichen als Dezimaltrennzeichen dienen soll.
Seite 48 Inbetriebnahme der KNX-Funktion über DCA Hinweis Der Parameter ist nur verfügbar, wenn der Parameter „Die Helligkeit wird an das Umgebungslicht angepasst“ deaktiviert ist. Produkthandbuch 2CKA001373B5472 │48...
Seite 49 Inbetriebnahme der KNX-Funktion über DCA Das Display ausschalten nach [min] ■ Optionen: Über den Parameter wird eingestellt, nach wie vielen Minuten das Display ausgeschaltet wird. Das Display ausschalten, wenn der Raum dunkel ist ■ Optionen: Aktiviert Deaktiviert Bei aktiviertem Kontrollkästchen wird bei Dunkelheit im Raum das Display ausgeschaltet. Helligkeitsstufe für Interpretation als Dunkel ■...
Seite 50 Inbetriebnahme der KNX-Funktion über DCA Empfindlichkeit der Näherungsfunktion ■ Optionen: Über den Parameter wir die Empfindlichkeit der Näherungsfunktion festgelegt (1 = nah, 3 = max. Entfernung). Hinweis Der Parameter ist nur verfügbar, wenn der Parameter „Näherung für das Einschalten des Displays verwenden“ aktiviert ist. 1-Bit-Ausgangsobjekt von Näherungsfunktion verwenden ■...
Seite 51 Inbetriebnahme der KNX-Funktion über DCA Kommunikationsobjekt "Näherung deaktivieren" 1 Bit aktivieren ■ Optionen: Aktiviert Deaktiviert Über den Parameter wird das Kommunikationsobjekt "Näherung deaktivieren" aktiviert. Temperatur Hinweis Die Temperaturparameter beziehen sich auf die Temperaturanzeige in der oberen Leiste des Displays. Temperatureinheit ■...
Seite 52 Inbetriebnahme der KNX-Funktion über DCA Haptisches Feedback Haptisches Feedback aktivieren ■ Optionen: Inaktiv Aktiv Über den Parameter kann das haptische Feedback ein- oder ausgeschaltet werden. Bildschirmschoner Bildschirmschoner zeigen [Min.] ■ Optionen: Kein Bildschirmschoner Über den Parameter wird festgelegt, nach welcher Dauer der Bildschirmschoner gezeigt werden soll.
Seite 53 Inbetriebnahme der KNX-Funktion über DCA Hinweis Der Parameter ist nur verfügbar, wenn der Parameter „Bildschirmschoner- Modus“ auf „Zeitgeber“ eingestellt wurde. Bildübergangseffekt ■ Optionen: Von rechts verschieben Ausblenden Über den Parameter wird der Bildübergangseffekt festgelegt. Hinweis Der Parameter ist nur verfügbar, wenn der Parameter „Bildschirmschoner- Modus“...
Seite 54 Inbetriebnahme der KNX-Funktion über DCA Primärfunktion Hinweis Die Primärfunktion wird durch Berührung des Displays mit 3 oder mehr Fingern ausgelöst. Primärfunktion verwenden ■ Optionen: Aktiviert Deaktiviert Über das Kontrollkästchen wird festgelegt, ob die Primärfunktion aktiviert oder deaktiviert werden soll. Symbol für Primärfunktion ■...
Seite 55 Inbetriebnahme der KNX-Funktion über DCA Wert x Aus / Ein ■ Optionen: Über den Parameter wird die Art des Werts bei Drücken oder Loslassen eingestellt. Hinweis Der Parameter ist nur verfügbar, – wenn einer der Parameter „Reaktion auf Drücken“ und „Reaktion auf Loslassen“...
Seite 56 Inbetriebnahme der KNX-Funktion über DCA Sicherheit Systemeinstellungen für Endkunde freigeben ■ Optionen: Immer Mit Code Über den Parameter wird festgelegt, ob der Endkunde die Systemeinstellungen immer eigenständig ändern kann, oder ob er dazu einen Code benötigt. Länge des PIN-Code ■ Optionen: 4-stellig 5-stellig...
Seite 57 Inbetriebnahme der KNX-Funktion über DCA Anlegen der Navigationsstruktur Das Display verfügt über Bedienseiten, über welche die Funktionen bedient werden. Diese Seiten müssen vorab angelegt werden. In der Regel wird eine Hauptstartseite angelegt (siehe Kapitel 7.4 „Erläuterung der Grundstruktur (Begriffe)“ auf Seite 42). Insgesamt können 12 Bedienseiten angelegt werden, wenn es 12 Bedienfunktionen gibt, die jeweils die gesamte Seite einnehmen.
Seite 58 Inbetriebnahme der KNX-Funktion über DCA 7.7.2 Bedienseiten bearbeiten Name der Seite anpassen 1. Im Bibliotheksbereich den Reiter „Navigation“ öffnen. 2. Die Bedienseite in der Baumstruktur auswählen. 3. Im Bereich „Parameter“ in das Eingabefeld des Namens klicken und einen neuen Namen eingeben.
Seite 59 Inbetriebnahme der KNX-Funktion über DCA Seite löschen 1. In der Baumstruktur mit der rechten Maustaste auf den Seiteneintrag klicken. – Ein Pop-up-Menü öffnet sich. 2. Auf „Löschen“ klicken. – Die Seite wird mit allen Einträgen gelöscht. Hinweis Die Hauptbedienseite kann nicht gelöscht werden. Produkthandbuch 2CKA001373B5472 │59...
Seite 60 Inbetriebnahme der KNX-Funktion über DCA Konfiguration der Bedienseiten Auf allen Bedienseiten können Bedienelemente eingefügt werden. Jedes Bedienelement kann per Drag & Drop aus dem Bereich „Bedienelemente“ auf die Seitenansicht im Arbeitsbereich gezogen und hier abgelegt werden. Abb. 19: Bedienseite mit Bedienelementen (Beispielanordnung) Bedienelemente parametrieren 1.
Seite 61 Inbetriebnahme der KNX-Funktion über DCA 7.8.1 Bedienelement „Schalter“ Über das Bedienelement „Schalter“ können Sie u. a. eine Lichtsteuerung einrichten. Mit dem Bedienelement kann dann eine zugeordnete Lampe geschaltet werden. Es kann aber auch ein Einsatz als Taster- oder Szene-Bedienelement erfolgen. Einstell- bzw.
Seite 62 Inbetriebnahme der KNX-Funktion über DCA 7.8.6 Bedienelement „Schieberegler Wert“ Über das Bedienelement „Schieberegler Wert“ können die Werte eines ausgewählten Elements (Gruppenadresse) angezeigt und gleichzeitig über den Schieberegler angepasst werden. Bei einer Verstellung werden die Werte direkt aktualisiert angezeigt. Somit können über diese Funktion Werte gesendet und empfangen werden.
Seite 63 Inbetriebnahme der KNX-Funktion über DCA 7.8.11 Bedienelement „Split Unit Control“ Über das Bedienelement „Split Unit Control“ kann eine Klimatisierungsregelung eingerichtet werden. Hiermit kann dann z.B. bei einer zugeordneten Split Unit eine Heiz- oder Kühlfunktion eingerichtet werden. Einstell- bzw. Auswahlmöglichkeiten über den Bereich „Parameter“ des DCA, siehe Kapitel 8.11 „Control „Split Unit Control““...
Seite 64 Inbetriebnahme der KNX-Funktion über DCA Bearbeitung der Bedienelemente Neben der Parametrierung der Bedienelemente können weitere Bearbeitungen vorgenommen werden, z. B. können Sie ein parametriertes Bedienelement kopieren, um es zusätzlich auf einer anderen Bedienseite zu verwenden. 7.9.1 Bedienelement löschen 1. Im Bibliotheksbereich den Reiter „Navigation“ öffnen. 2.
Seite 65 Inbetriebnahme der KNX-Funktion über DCA 7.9.2 Bedienelement kopieren 1. Im Bibliotheksbereich den Reiter „Navigation“ öffnen. 2. Eine Bedienseite in der Baumstruktur auswählen. – Die Seite wird im Arbeitsbereich angezeigt. 3. Das Bedienelement in der Seitenansicht auswählen. – Ein roter Rahmen erscheint. 4.
Seite 66 Inbetriebnahme der KNX-Funktion über DCA 7.10 Konfiguration der Anwendungen und Anwendungsseiten Das Display kann Anwendungen mit festgelegten Funktionen enthalten (z. B. Szenenaktor). Wenn diese Anwendungen aktiviert sind, kann der Zugriff über Anwendungsseiten erfolgen bzw. die Anwendung läuft im Hintergrund ab. Sie können die Anwendungen vorab entsprechend konfigurieren.
Seite 67 Inbetriebnahme der KNX-Funktion über DCA 7.10.1 Anwendung „Informationsseite“ Diese Anwendung besitzt eine Informationsseite, über welche folgende Mitteilungen aktiviert und konfiguriert werden können: Über das DCA können die allgemeinen Einstellungen vorgenommen werden. 1. Im Bibliotheksbereich den Reiter „Informationsseite“ öffnen. 2. Die gewünschten Mitteilungen aktivieren/deaktivieren. –...
Seite 68 Inbetriebnahme der KNX-Funktion über DCA 7.10.3 Anwendung „Szenenaktor“ Diese Anwendung besitzt keine Anwendungsseite. Die Szenenaktoren werden über die Bedienelemente „Szene“ gestartet. Die Anwendung dient der Zusammenstellung einer Szene. Über das DCA können die Szenenaktoren angelegt werden. 1. Im Bibliotheksbereich den Reiter „Anwendungen“ öffnen. 2.
Seite 69 Inbetriebnahme der KNX-Funktion über DCA 7.10.4 Anwendung „Logikfunktionen“ Diese Anwendung (Funktion) besitzt keine eigene Anwendungsseite. Die Logikfunktionen können in Kanälen definiert werden und laufen im Hintergrund ab. Über das DCA können die Kanäle / Logikfunktionen angelegt werden. 1. Im Bibliotheksbereich den Reiter „Anwendungen“ öffnen. 2.
Seite 70 Inbetriebnahme der KNX-Funktion über DCA 7.10.6 „Favoriten Bedienelemente“ Unter „Favoriten Bedienelemente“ in der Baumstruktur „Anwendungen“ können Sie Favoriten anlegen. Sie können dann diese favorisierten Bedienelemente mehrmals auf anderen Bedienseiten im DCA wiederverwenden. Per Drag & Drop kann ein Bedienelement aus der Baumstruktur in eine Bedienseite gezogen werden.
Seite 71 Inbetriebnahme der KNX-Funktion über DCA 7.11 Bearbeitung der Kommunikationsobjekte Im Bereich „Kommunikationsobjekte“ werden die vorhandenen Kommunikationsobjekte der markierten Bedienelemente (siehe Arbeitsbereich) aufgelistet. Diese können hier ausgewählt und über die ETS direkt bearbeitet werden. Dasselbe gilt für einige Anwendungen (siehe Bibliotheksbereich). Hinweis Detaillierte Fachkenntnisse, speziell zur Inbetriebnahmesoftware ETS, durch KNX-Schulungen werden zum Verständnis vorausgesetzt.
Seite 72 Inbetriebnahme der KNX-Funktion über DCA 7.12 Bearbeitung der Gruppenadressen Im Bereich „Gruppenadressen“ werden die Gruppenadressen angelegt und verwaltet. Hinweis Detaillierte Fachkenntnisse, speziell zur Inbetriebnahmesoftware ETS, durch KNX-Schulungen werden zum Verständnis vorausgesetzt. Abb. 21: Bereich „Gruppenadressen“ Die Gruppenadresse der Elemente wird für die funktionale Zuordnung genutzt: Die sendende Gruppe beinhaltet die Gruppenadresse, an die ein Telegramm gesendet ■...
Seite 73 Inbetriebnahme der KNX-Funktion über DCA 7.13 Weitere Werkzeuge (Funktionen) Sie können über die DCA-Symbolleiste weitere Werkzeuge bzw. Funktionen des DCA aufrufen. 7.13.1 Importieren 1. In der DCA-Symbolleiste auf „Importieren“ klicken, es wird ein Dialogfenster mit den folgenden Einträgen geöffnet. – Vorlage importieren –...
Seite 74 Inbetriebnahme der KNX-Funktion über DCA 7.13.2 Exportieren 1. In der DCA-Symbolleiste auf „Exportieren“ klicken, ein Dialogfenster mit den folgenden Einträgen erscheint. – Image in Pid-Datei exportieren – In Projektdatei exportieren Image in Pid-Datei exportieren Mit dieser Funktion wird eine Image-Datei (*.pid) erzeugt. 1.
Seite 75 Inbetriebnahme der KNX-Funktion über DCA 7.13.5 Alles zurücksetzen Mit dieser Funktion werden alle vorgenommenen Parametereinstellungen wieder auf die Grundeinstellungen zurückgesetzt. Dabei werden alle angelegten Seiten und die Gruppenadressen gelöscht. 7.13.6 Reparatur Hinweis Diese Funktion steht nicht zur Verfügung, wenn die ETS auf einer virtuellen Maschine ausgeführt wird.
Seite 76 Bedienelemente- und Anwendungsparameter Bedienelement „Schalter“ Bedienelemente- und Anwendungsparameter Bedienelement „Schalter“ 8.1.1 Name des Bedienelements Optionen: <Name> Benennung des Schalter-Bedienelements, z. B. Name der Lampe, die geschaltet wird. Die Länge des Namens ist auf 36 Zeichen begrenzt. 8.1.2 Optionale Bezeichnung für Bedienelement aktivieren Optionen: Aktivieren Deaktivieren...
Seite 77 Bedienelemente- und Anwendungsparameter Bedienelement „Schalter“ Hinweis – Drücken = Wert 1 – Loslassen = Wert 2 – Kurz/Lang: Hinweis – Kurzes Drücken = Wert 1 – Langes Drücken = Wert 2 Die folgenden ergänzenden Parameter sind vorhanden. 8.1.5 Objekttyp Wert 1 / Wert 2 Optionen: inaktiv Schalter...
Seite 78 Bedienelemente- und Anwendungsparameter Bedienelement „Schalter“ – 0 / 1: Schaltbefehle werden mit 1 Bit gesendet (0 oder 1), z. B. zum Schalten eines Schaltaktors. gesendeter Wert 2: Optionen: – 0 / 1: Schaltbefehle werden mit 1 Bit gesendet (0 oder 1), z. B. zum Schalten eines Schaltaktors.
Seite 79 Bedienelemente- und Anwendungsparameter Bedienelement „Schalter“ Komfort Standby Frost-/Hitzeschutz – Temperatur: Das Gerät sendet nach Betätigung des Bedienelements den parametrierten Temperaturwert. Der folgende ergänzende Parameter ist vorhanden: gesendeter Wert 1 / Wert 2 [Temperatur]: Optionen: Einstellmöglichkeit von 16 … 31 – 2-Byte Wert [-32768..+32767]: Ein Wert wird als 2-Byte-Wert mit Vorzeichen gesendet, z.
Seite 80 Bedienelemente- und Anwendungsparameter Bedienelement „Schalter“ Keiner Über den Parameter wird eingestellt, ob ein Symbol oder ein Text angezeigt wird oder ob keine Anzeige stattfindet. – Symbole: Symbole für Ein: Optionen: <Auswahl eines Symbols aus der Liste> Das gewählte Symbol wird angezeigt, wenn das Licht eingeschaltet ist. Symbole für Aus: Optionen: <Auswahl eines Symbols aus der Liste>...
Seite 81 Bedienelemente- und Anwendungsparameter Bedienelement „Schalter“ 8.1.9 Symbol für Aus Optionen: <Symbol> Über den Parameter wird das Symbol für Aus festgelegt, das auf dem Display angezeigt wird. 8.1.10 Freigabe Kommunikationsobjekt „Sperren“ 1 Bit Optionen: Nein Über ein zusätzliches Kommunikationsobjekt „Sperren“ besteht die Möglichkeit, die Funktion vorübergehend zu sperren.
Seite 82 Bedienelemente- und Anwendungsparameter Bedienelement „Wippschalter“ Bedienelement „Wippschalter“ 8.2.1 Name des Bedienelements Optionen: <Name> Benennung des Schalter-Bedienelements, z. B. Name der Lampe, die geschaltet wird. Die Länge des Namens ist auf 36 Zeichen begrenzt. 8.2.2 Optionale Bezeichnung des Bedienelements ist aktiv Optionen: deaktiviert aktiviert...
Seite 83 Bedienelemente- und Anwendungsparameter Bedienelement „Wippschalter“ 8.2.3 Art des Symbols Optionen: Symbole Text Über den Parameter wird eingestellt, ob ein Symbol oder ein Text angezeigt wird. – Symbole: Symbol für unten / Wert 1: Optionen: <Auswahl eines Symbols aus der Liste> Das gewählte Symbol wird angezeigt, wenn die Wippe (Schaltfläche) unten betätigt wird.
Seite 84 Bedienelemente- und Anwendungsparameter Bedienelement „Wippschalter“ 1-Byte Wert [0%..100%] 1-Byte Wert [0..255] 1-Byte Wert [-128..127] Szenennummer RTR-Betriebsart Temperatur 2-Byte Wert [-32768..+32767] 2-Byte Wert [0..65535] 2-Byte Gleitkomma 4-Byte Wert [-2147483648..+2147483647] 4-Byte Wert [0..4294967295] 14-Byte Text Das Bedienelement sendet bei Betätigung Telegramme über das zugehörige Kommunikationsobjekt.
Seite 85 Bedienelemente- und Anwendungsparameter Bedienelement „Wippschalter“ – 1-Byte Wert [0%..100%]: Ein Wert wird als 1-Byte-Prozentwert gesendet. Der folgende ergänzende Parameter ist vorhanden: gesendeter Wert 1 / Wert 2 [0..100%]: Optionen: Einstellmöglichkeit von 0 … 100 – 1-Byte Wert [0..255]: Ein Wert wird als 1-Byte-Wert ohne Vorzeichen gesendet, z. B. ein Stellwert, Winkel oder Helligkeitswert.
Seite 86 Bedienelemente- und Anwendungsparameter Bedienelement „Wippschalter“ – Temperatur: Das Gerät sendet nach Betätigung des Bedienelements den parametrierten Temperaturwert. Der folgende ergänzende Parameter ist vorhanden: gesendeter Wert 1 / Wert 2 [Temperatur]: Optionen: Einstellmöglichkeit von 16 … 31 – 2-Byte Wert [-32768..+32767]: Ein Wert wird als 2-Byte-Wert mit Vorzeichen gesendet, z. B. ein Stellwert oder eine Zeitdifferenz.
Seite 87 Bedienelemente- und Anwendungsparameter Bedienelement „Dimmer“ Bedienelement „Dimmer“ 8.3.1 Name des Bedienelements Optionen: <Name> Benennung des Dimmer-Bedienelements, z. B. Name der Lampe, die gedimmt wird. Die Länge des Namens ist auf 36 Zeichen begrenzt. 8.3.2 Optionale Bezeichnung für Bedienelement aktivieren Optionen: Aktivieren Deaktivieren Bei Aktivierung des Parameters kann eine optionale Bezeichnung für das Bedienelement...
Seite 88 Bedienelemente- und Anwendungsparameter Bedienelement „Dimmer“ 8.3.5 Zusätzlicher Schalter Statusobjekt Optionen: Aktiviert Deaktiviert Deaktiviert: ■ – Kein zusätzliches Statusobjekt vorhanden. Aktiviert: ■ – Es wird ein zusätzliches 1-Bit-Kommunikationsobjekt „Status Schalter“ freigegeben. Der angezeigte Wert kommt nicht direkt vom Bedienelement. Der Wert wird über ein separates Rückmeldeobjekt empfangen.
Seite 89 Bedienelemente- und Anwendungsparameter Bedienelement „Dimmer“ 8.3.7 Freigabe Kommunikationsobjekt „Sperren“ 1 Bit Optionen: deaktiviert aktiviert Über ein zusätzliches Kommunikationsobjekt „Sperren“ besteht die Möglichkeit, die Funktion vorübergehend zu sperren. Produkthandbuch 2CKA001373B5472 │89...
Seite 90 Bedienelemente- und Anwendungsparameter Bedienelement „Schieberegler Dimmer“ Bedienelement „Schieberegler Dimmer“ 8.4.1 Name des Bedienelements Optionen: <Name> Benennung des Schiebregler-Bedienelements, z. B. Name der Lampe, die gedimmt wird. Die Länge des Namens ist auf 36 Zeichen begrenzt. 8.4.2 Optionale Bezeichnung für Bedienelement aktivieren Optionen: Aktivieren Deaktivieren...
Seite 91 Bedienelemente- und Anwendungsparameter Bedienelement „Schieberegler Dimmer“ Deaktiviert: ■ – Kein zusätzliches Statusobjekt vorhanden. Aktiviert: ■ – Es wird ein zusätzliches 1-Bit-Kommunikationsobjekt „Status Schalter“ freigegeben. Der angezeigte Wert kommt nicht direkt vom Bedienelement. Der Wert wird über ein separates Rückmeldeobjekt empfangen. 8.4.6 Schieberegler sendet Optionen:...
Seite 92 Bedienelemente- und Anwendungsparameter Bedienelement „RGBW Bedienung“ Bedienelement „RGBW Bedienung“ 8.5.1 Name des Bedienelements Optionen: <Name> Benennung des Schalter-Bedienelements, z. B. Name der Lampe, die geschaltet wird. Die Länge des Namens ist auf 36 Zeichen begrenzt. 8.5.2 Optionale Bezeichnung für Bedienelement aktivieren Optionen: Aktivieren Deaktivieren...
Seite 93 Bedienelemente- und Anwendungsparameter Bedienelement „RGBW Bedienung“ 8.5.5 Art der Farbe/weiß Leuchte Optionen: RGB+W RGB+Tunable White Tunable White Über den Parameter wird festgelegt, auf welche Art die Farbansteuerung gesteuert werden soll. Es erscheinen entsprechende Schieberegler im Bedienelement. Die Art der Farbansteuerung ist abhängig vom Lampentyp.
Seite 94 Bedienelemente- und Anwendungsparameter Bedienelement „RGBW Bedienung“ HSV: Verwendung für HSV-Lampe. Der folgende ergänzende Parameter ist vorhanden: Eingeschaltet -> voreingestellter Wert: ■ Optionen: deaktiviert aktiviert – Deaktiviert: Beim Einschalten der Lampe werden keine Voreinstellungen gesendet. – Aktiviert: Beim Einschalten der Lampe wird die gespeicherte Voreinstellung gesendet.
Seite 95 Bedienelemente- und Anwendungsparameter Bedienelement „RGBW Bedienung“ RGB+Tunable White: Verwendung für RGB-Lampe. Der folgende ergänzende Parameter ist vorhanden: Weißansteuerung über: ■ Optionen: Objekte warm/kalt Objekte Temperatur/Helligkeit Über den Parameter wird festgelegt, auf welche Art die weißen Leuchten gesteuert werden. – Objekte warm/kalt: Die Ansteuerung erfolgt über separate Kanäle, d. h. über einen Kanal „Warmweiß“...
Seite 96 Bedienelemente- und Anwendungsparameter Bedienelement „RGBW Bedienung“ – Aktiviert: Beim Ausschalten der Lampe werden die Werte RGB (0,0,0) gesendet. Dieser Parameter ist für solche Lampen wichtig, die kein Objekt „Schalten“ beinhalten. Tunable White: Verwendung für Lampe mit Warmweiß- und Kaltweiß-Anteil. Die folgenden ergänzenden Parameter sind vorhanden: Weißansteuerung über: ■...
Seite 97 Bedienelemente- und Anwendungsparameter Bedienelement „RGBW Bedienung“ 8.5.8 Eingeschaltet -> voreingestellter Wert Optionen: Aktiviert Deaktiviert Bei Aktivierung des Parameters verwendet die RGBW-Beleuchtung den voreingestellten Wert. 8.5.9 Ausgeschaltet -> RGB Wert 0,0,0 Optionen: Aktiviert Deaktiviert Bei Aktivierung des Parameters wird die RGBW-Beleuchtung ausgeschaltet, wenn der Wert aller Farbkanäle 0,0,0 ist.
Seite 98 Bedienelemente- und Anwendungsparameter Bedienelement „Schieberegler Wert“ Bedienelement „Schieberegler Wert“ 8.6.1 Name des Bedienelements Optionen: <Name> Benennung des Schiebregler-Bedienelements, z. B. Name des Geräts, das geregelt wird. Die Länge des Namens ist auf 36 Zeichen begrenzt. 8.6.2 Optionale Bezeichnung für Bedienelement aktivieren Optionen: Aktivieren Deaktivieren...
Seite 99 Bedienelemente- und Anwendungsparameter Bedienelement „Schieberegler Wert“ 8.6.4 Wert in Bedienelement anzeigen Optionen: deaktiviert aktiviert Über den Parameter wird festgelegt, ob der Wert im Bedienelement angezeigt wird. – Deaktiviert: Keine Anzeige. Keine zusätzlichen Parameter vorhanden. – Aktiviert: Die folgenden ergänzenden Parameter erscheinen: Status Wert wird durch ein separates Objekt kontrolliert: Optionen: deaktiviert...
Seite 100 Bedienelemente- und Anwendungsparameter Bedienelement „Schieberegler Wert“ 8.6.6 Einheit Optionen: Textfeld Über den Parameter wird die Maßeinheit festgelegt, in der Inhalte auf der Informationsseite angezeigt werden. Die Einheit kann dabei frei über ein Textfeld eingefügt werden. 8.6.7 Dezimalstellen Optionen: Einstellmöglichkeit von 0 … 2 Über den Parameter werden die Dezimalstellen der Funktionen festgelegt, die über den Schieberegler gesteuert und eingestellt werden können.
Seite 101 Bedienelemente- und Anwendungsparameter Bedienelement „Schieberegler Wert“ Über den Parameter „Objekttyp“ wird die Größe des Kommunikationsobjekts festgelegt. – 1-Byte Wert [0%..100%]: Ein Wert wird als 1-Byte-Wert ohne Vorzeichen (Prozentwert) gesendet. – 1-Byte Wert [0..255]: Ein Wert wird als 1-Byte-Wert ohne Vorzeichen gesendet, z. B. ein Stellwert, Winkel oder Helligkeitswert.
Seite 102 Bedienelemente- und Anwendungsparameter Bedienelement „Schieberegler Wert“ Maximaler Objektwert: Optionen: Einstellmöglichkeit abhängig vom gewählten Objekttyp Über den Parameter wird der größte Wert festgelegt, der vom Bedienelement über Telegramme gesendet wird. Innerhalb der Grenzen, die vom Objekttyp und dessen Wertebereich vorgegeben sind, kann ein beliebiger Wert eingegeben werden.
Seite 103 Bedienelemente- und Anwendungsparameter Bedienelement „Schieberegler Wert“ 8.6.15 Freigabe Kommunikationsobjekt „Sperren“ 1 Bit Optionen: deaktiviert aktiviert Über ein zusätzliches Kommunikationsobjekt „Sperren“ besteht die Möglichkeit, die Funktion vorübergehend zu sperren. Produkthandbuch 2CKA001373B5472 │103...
Seite 104 Bedienelemente- und Anwendungsparameter Bedienelement „Jalousie“ Bedienelement „Jalousie“ 8.7.1 Name des Bedienelements Optionen: <Name> Benennung des Jalousieschalter-Bedienelements, z. B. Name des Fensters, dessen Jalousie geschaltet wird. Die Länge des Namens ist auf 36 Zeichen begrenzt. 8.7.2 Optionale Bezeichnung für Bedienelement aktivieren Optionen: Aktivieren Deaktivieren...
Seite 105 Bedienelemente- und Anwendungsparameter Bedienelement „Jalousie“ 8.7.1 Art des Symbols Optionen: Jalousieanimation Rollladenanimation Markisenanimation Vorhanganimation Benutzerdefiniert Über den Parameter wird eingestellt, ob ein Standardsymbol oder ein selbstgewähltes Symbol („Benutzerdefinier“) angezeigt wird. Die folgenden Parameter sind nur einstellbar, wenn der Parameter „Art des Symbols“ auf „Benutzerdefiniert“...
Seite 106 Bedienelemente- und Anwendungsparameter Bedienelement „Jalousie“ 8.7.3 Art der Bedienung Optionen: Mit Lamellenverstellung Ohne Lamellenverstellung Über den Parameter wird festgelegt, ob durch Betätigung der Schaltflächen Befehle zur Jalousiefahrt in Verbindung mit Lamellenverstellung an verknüpfte Jalousieaktoren gesendet werden. 8.7.4 Status Bedienelement (Symbol/Text) wird durch ein separates Objekt bedient Optionen: deaktiviert aktiviert...
Seite 107 Bedienelemente- und Anwendungsparameter Bedienelement „Jalousie“ 8.7.5 Freigabe Kommunikationsobjekt „Sperren“ 1 Bit Optionen: deaktiviert aktiviert Über ein zusätzliches Kommunikationsobjekt „Sperren“ besteht die Möglichkeit, die Funktion vorübergehend zu sperren. Produkthandbuch 2CKA001373B5472 │107...
Seite 108 Bedienelemente- und Anwendungsparameter Bedienelement „Lüfterschalter“ Bedienelement „Lüfterschalter“ 8.8.1 Name des Bedienelements Optionen: <Name> Benennung des Lüfterschalter-Bedienelements, z. B. Name des Lüfters, der geregelt wird. Die Länge des Namens ist auf 36 Zeichen begrenzt. 8.8.2 Optionale Bezeichnung für Bedienelement aktivieren Optionen: Aktivieren Deaktivieren Bei Aktivierung des Parameters kann eine optionale Bezeichnung für das Bedienelement...
Seite 109 Bedienelemente- und Anwendungsparameter Bedienelement „Lüfterschalter“ Kommunikationsobjekt senden. Über den Parameter „Objekttyp“ wird die Größe des Kommunikationsobjekts festgelegt. – 1 Bit [0/1]: Schaltbefehle werden mit 1 Bit gesendet (0 oder 1), z. B. zum Schalten eines Lüfteraktors (Fan Coil Aktor). Die folgenden ergänzenden Parameter sind vorhanden: Auch Bits mit Wert 0 senden: Optionen: deaktiviert...
Seite 110 Bedienelemente- und Anwendungsparameter Bedienelement „Szene“ – 1 Byte Unsigned [0..255]: Ein Wert wird als 1-Byte-Wert ohne Vorzeichen gesendet, z. B. ein Stellwert. Der Wert kann pro Stufe gesendet werden. Die folgenden ergänzenden Parameter sind vorhanden: Wert Aus: Optionen: Einstellmöglichkeit von 0 … 255 Über den Parameter wird eingestellt, welcher 1-Byte-Wert gesendet wird.
Seite 111 Bedienelemente- und Anwendungsparameter Bedienelement „Szene“ Die Länge des Namens ist auf 36 Zeichen begrenzt. 8.9.2 Optionale Bezeichnung für Bedienelement aktivieren Optionen: Aktivieren Deaktivieren Bei Aktivierung des Parameters kann eine optionale Bezeichnung für das Bedienelement festgelegt werden. Hinweis Bei Aktivierung wird der Parameter „Optionale Bezeichnung des Bedienelements“...
Seite 112 Bedienelemente- und Anwendungsparameter Bedienelement „Szene“ 8.9.5 Regelstatus wird durch ein separates Objekt kontrolliert Optionen: deaktiviert aktiviert Über den Parameter wird ein zusätzliches 1-Bit-Kommunikationsobjekt „Status Szenennummer“ freigeschaltet. Wenn das Objekt freigeschaltet ist, zeigt die Statusanzeige des Bedienelements den aktuellen Status des Objekts an. Anhand des Rückmeldeobjekts kann sichergestellt werden, dass immer der korrekte Status angezeigt wird.
Seite 113 Bedienelemente- und Anwendungsparameter Bedienelement „RTR Bedienelement“ 8.10 Bedienelement „RTR Bedienelement“ 8.10.1 Name des Bedienelements Optionen: <Name> Benennung des RTR-Bedienelements. Die Länge des Namens ist auf 36 Zeichen begrenzt. 8.10.2 Optionale Bezeichnung für Bedienelement aktivieren Optionen: Aktivieren Deaktivieren Bei Aktivierung des Parameters kann eine optionale Bezeichnung für das Bedienelement festgelegt werden.
Seite 114 Bedienelemente- und Anwendungsparameter Bedienelement „RTR Bedienelement“ 8.10.6 Haupt angezeigte Temperatur ist Optionen: Solltemperatur Isttemperatur Über den Parameter wird angezeigt, ob die Soll- oder die Isttemperatur genutzt und angezeigt werden soll. 8.10.7 Optionale Temperatur anzeigen Optionen: deaktiviert aktiviert Über den Parameter wird festgelegt, ob die, im Parameter "Haupt angezeigte Temperatur ist" nicht ausgewählte Temperaturart, ergänzend auf dem Display angezeigt werden soll.
Seite 115 Bedienelemente- und Anwendungsparameter Bedienelement „RTR Bedienelement“ 8.10.9 Temperatureinheit verbergen Optionen: Deaktiviert Aktiviert Über den Parameter wird festgelegt, ob die Temperatureinheit angezeigt wird. 8.10.10 Fancoilsteuerung bei Heizbetrieb Optionen: deaktiviert aktiviert Über den Parameter wird festgelegt, ob während des Heizbetriebs der Fan Coil Lüfter angesteuert wird.
Seite 116 Bedienelemente- und Anwendungsparameter Bedienelement „RTR Bedienelement“ 8.10.13 Einstellung Komfortmodus Der Parameter ist standardmäßig aktiviert und wird in der Oberfläche der DCA ausgegraut dargestellt. 8.10.14 Einstellung Standby-Modus Optionen: deaktiviert aktiviert Aktiviert oder deaktiviert die Einstellung des Standby-Modus. 8.10.15 Einstellung Economy-Modus Optionen: deaktiviert aktiviert Aktiviert oder deaktiviert die Einstellung des Economy-Modus.
Seite 117 Bedienelemente- und Anwendungsparameter Bedienelement „RTR Bedienelement“ 8.10.17 Schrittweite der manuellen Sollwertverstellung Optionen: 0,1 °C 0,2 °C 0,5 °C 1,0 °C Über den Parameter wird festgelegt, in welcher Schrittweite die manuelle Sollwertverstellung erfolgt. 8.10.18 Sollwertverstellung Haupt/sekundär über Kommunikationsobjekt Optionen: 1-Byte-Zählerwert Absoluter Temperaturwert Relativer Temperaturwert Über den Parameter wird festgelegt, wie die Sollwertverstellung Haupt/ über das Kommunikationsobjekt erfolgt.
Seite 118 Bedienelemente- und Anwendungsparameter Bedienelement „RTR Bedienelement“ 8.10.19 Obergrenze für Sollwertverstellung Optionen: Einstellmöglichkeit von -671088,64 bis 670760,96 Über den Parameter wird die Untergrenze für die Sollwertverstellung festgelegt. 8.10.20 Untergrenze für Sollwertverstellung Optionen: Einstellmöglichkeit von -671088,64 bis 670760,96 Über den Parameter wird die Untergrenze für die Sollwertverstellung festgelegt. 8.10.21 Freigabe Kommunikationsobjekt „Sperren“...
Seite 119 Bedienelemente- und Anwendungsparameter Control „Split Unit Control“ 8.11 Control „Split Unit Control“ 8.11.1 Name des Bedienelements Optionen: <Name> Benennung des Bedienelements, z. B. Name der Split Unit Control. Die Länge des Namens ist auf 36 Zeichen begrenzt. 8.11.2 Optionale Bezeichnung für Bedienelement aktivieren Optionen: Aktivieren Deaktivieren...
Seite 120 Bedienelemente- und Anwendungsparameter Control „Split Unit Control“ 8.11.5 Optionale Bezeichnung anzeigen Optionen: deaktiviert aktiviert Bei Aktivierung wird der Typus (Solltemperatur / Isttemperatur) der Temperatur auf dem Display angezeigt. Optional angezeigte Temperatur ist Optionen: <Solltemperatur> / <Isttemperatur> Optional angezeigte Bezeichnung der Temperatur. Die Länge der Bezeichnung ist auf 60 Zeichen begrenzt.
Seite 121 Bedienelemente- und Anwendungsparameter Control „Split Unit Control“ 8.11.9 Anzahl der Lüfterstufen (ohne AUTO) Optionen: Über den Parameter wird festgelegt, wie viele Lüfterstufen (ohne Auto) verfügbar sind. 8.11.10 Automatikmodus für Lüfter verwenden Optionen: deaktiviert aktiviert Über den Parameter wird festgelegt, ob der Automatikmodus für den Lüfter aktiviert wird. 8.11.11 Modus verwenden: Automatik Optionen: deaktiviert...
Seite 122 Bedienelemente- und Anwendungsparameter Control „Split Unit Control“ 8.11.13 Modus verwenden: Kühlen Optionen: deaktiviert aktiviert Über den Parameter wird festgelegt, ob der Kühlmodus aktiviert wird. 8.11.14 Modus verwenden: Trocknen Optionen: deaktiviert aktiviert Über den Parameter wird festgelegt, ob der Trockenmodus aktiviert wird. 8.11.15 Modus verwenden: Lüfter Optionen: deaktiviert...
Seite 123 Bedienelemente- und Anwendungsparameter Control „Split Unit Control“ 8.11.18 Extra-Modus verwenden: Stille-Modus Optionen: deaktiviert aktiviert Über den Parameter wird festgelegt, ob der Stille-Modus aktiviert wird. 8.11.19 Zusätzlichen Modus verwenden: Boost Optionen: deaktiviert aktiviert Über den Parameter wird festgelegt, ob der zusätzliche Boost Modus aktiviert wird. 8.11.20 Zusätzlichen Modus verwenden: Zwangsbetrieb Optionen: deaktiviert...
Seite 124 Bedienelemente- und Anwendungsparameter Control „Split Unit Control“ 8.11.22 Zusätzlichen Modus Fensterkontakt verwenden Optionen: deaktiviert aktiviert Über den Parameter wird festgelegt, ob der zusätzliche Fensterkontakt-Modus aktiviert wird. 8.11.23 Zusätzlichen Modus Präsenz verwenden Optionen: deaktiviert aktiviert Über den Parameter wird festgelegt, ob der zusätzliche Präsenzmodus aktiviert wird. 8.11.24 Freigabe Kommunikationsobjekt „Sperren“...
Seite 125 Bedienelemente- und Anwendungsparameter „VRV Bedienelement“ 8.12 „VRV Bedienelement“ 8.12.1 Name des Bedienelements Optionen: <Name> Benennung des Bedienelements. Die Länge des Namens ist auf 36 Zeichen begrenzt. 8.12.2 Optionale Bezeichnung für Bedienelement aktivieren Optionen: Aktivieren Deaktivieren Bei Aktivierung des Parameters kann eine optionale Bezeichnung für das Bedienelement festgelegt werden.
Seite 126 Bedienelemente- und Anwendungsparameter „VRV Bedienelement“ 8.12.5 Wert [1-Byte 0..255] für Heizbetrieb Optionen: Einstellmöglichkeit von 1 bis 255 Über den Parameter wird der Wert für den Heizbetrieb eingestellt. 8.12.6 Wert [1-Byte 0..255] für Kühlbetrieb Optionen: Einstellmöglichkeit von 1 bis 255 Über den Parameter wird der Wert für den Kühlbetrieb eingestellt. 8.12.7 Nur Lüfterbetrieb nutzen Optionen:...
Seite 127 Bedienelemente- und Anwendungsparameter „VRV Bedienelement“ 8.12.11 Autobetrieb ntuzen Optionen: deaktiviert aktiviert Bei Aktivierung des Parameters, wird der Autobetrieb aktiviert. 8.12.12 Wert [1-Byte 0..255] für Autobetrieb Optionen: Einstellmöglichkeit von 1 bis 255 Über den Parameter wird der Wert für den Autobetrieb eingestellt. Produkthandbuch 2CKA001373B5472 │127...
Seite 128 Bedienelemente- und Anwendungsparameter „VRV Bedienelement“ 8.12.13 Lüfterstufen Optionen: Über den Parameter wird die Lüfterstufe eingestellt. 8.12.14 Wert fürLüftergeschwindigkeit x Optionen: Einstellmöglichkeit von 0 bis 255 Über den Parameter wird der Wert für die Lüftergeschwindigkeit eingestellt. 8.12.15 Automatische Lüftergeschwindigkeit sregelung nutzen Optionen: deaktiviert aktiviert...
Seite 129 Bedienelemente- und Anwendungsparameter „VRV Bedienelement“ 8.12.17 Schrittweite Optionen: 0,5 °C 1,0 °C 1,5 °C 2,0 °C Über den Parameter wird die Schrittweite für die Temperaturmessung in Dezimalschritten von 0,5 eingestellt. 8.12.18 Max. Sollwert [°C] Optionen: Einstellmöglichkeit von 0 bis 40 Über den Parameter wird der maximal einstellbare Temperatursollwert festgelegt.
Seite 130 Bedienelemente- und Anwendungsparameter „VRV Bedienelement“ 8.12.20 VRV Temperatursensor-Störungsanzeige verwenden Optionen: deaktiviert aktiviert Über den Parameter wird die Nutzung der VRV Temperatursensor-Störungsanzeige aktiviert. 8.12.21 VRV-Störungsanzeige verwenden Optionen: deaktiviert aktiviert Über den Parameter wird die Nutzung VRV-Störungsanzeige aktiviert. 8.12.22 Wert zum Abbrechen der VRV-Störungsanzeige Optionen: Einstellmöglichkeit von 0 bis 255 Über den Parameter wird der Sollwert festgelegt, ab dem die Nutzung der VRV-...
Seite 131 Bedienelemente- und Anwendungsparameter Bedienelement „Audiosteuerung“ 8.13 Bedienelement „Audiosteuerung“ 8.13.1 Titel des Bedienelements Optionen: Festgelegter Text Audioalbum Audiokünstler Audiotitel Festlegung eines Titels für das Bedienelement der Audiosteuerung. Festgelegter Text ■ Audioalbum ■ Audiokünstler ■ Audiotitel ■ 8.13.2 Name des Bedienelements Optionen: <Name>...
Seite 132 Bedienelemente- und Anwendungsparameter Bedienelement „Audiosteuerung“ Über den Parameter kann eine optionale Bezeichnung des Bedienelements festgelegt werden. Hinweis Der Parameter ist nur dann verfügbar, wenn zuvor der Parameter „Optionale Bezeichnung für das Bedienelement aktivieren“ aktiviert wurde. Produkthandbuch 2CKA001373B5472 │132...
Seite 133 Bedienelemente- und Anwendungsparameter Bedienelement „Audiosteuerung“ 8.13.6 Anzahl der Quellen Optionen: Einstellmöglichkeit von 0 … 8 Über den Parameter wird eingestellt, wie viel Audioquellen freigeschaltet werden. – 0: Es werden keine Audioquellen freigeschaltet. Keine zusätzlichen Parameter vorhanden. – 1 … 8: Die folgenden ergänzenden Parameter sind vorhanden: Quelle x Name: Optionen: <Name>...
Seite 134 Bedienelemente- und Anwendungsparameter Bedienelement „Audiosteuerung“ – 1-Byte Wert [0..255]: Der Wert einer Wiedergabetaste wird als 1-Byte-Wert ohne Vorzeichen gesendet. Der folgende ergänzende Parameter ist vorhanden: Wert für Play: Optionen: Einstellmöglichkeit von 0 … 255 Über den Parameter wird der Wert der Wiedergabetaste als Absolutwert gesendet. –...
Seite 135 Bedienelemente- und Anwendungsparameter Bedienelement „Audiosteuerung“ Optionen: Über den Parameter wird der Befehl für "Rückwärts" mit „0“ oder „1“ gesendet. – 1-Byte Wert [0..255]: Der Wert für "Vorwärts" wird als 1-Byte-Wert ohne Vorzeichen gesendet. Der folgende ergänzende Parameter ist vorhanden: Wert für Vorwärts: Optionen: Einstellmöglichkeit von 0 …...
Seite 136 Bedienelemente- und Anwendungsparameter Bedienelement „Audiosteuerung“ Wert für Ton aus: Optionen: Einstellmöglichkeit von 0 … 255 Über den Parameter wird der Wert für „Ton aus“ als Absolutwert gesendet. Wert für Ton an: Optionen: Einstellmöglichkeit von 0 … 255 Über den Parameter wird der Wert für „Ton an“ als Absolutwert gesendet. 8.13.1 Shuffle-Steuerung verwenden Optionen:...
Seite 137 Bedienelemente- und Anwendungsparameter Bedienelement „Audiosteuerung“ Über den Parameter wird der "Wert für nicht Shuffle" als Absolutwert gesendet. 1 Bit: Befehle der Zufallswiedergabe wird mit 1 Bit gesendet (0 oder 1). Der folgende – ergänzende Parameter ist vorhanden: 8.13.2 Wiederholungssteuerung verwenden Optionen: Deaktiviert Aktiviert...
Seite 138 Bedienelemente- und Anwendungsparameter Bedienelement „Audiosteuerung“ 8.13.3 Lautstärketaste verwenden Optionen: deaktiviert aktiviert – deaktiviert: Es wird keine Lautstärketaste freigeschaltet. Keine zusätzlichen Parameter vorhanden. – aktiviert: Die Lautstärketaste wird freigeschaltet. Der folgende ergänzende Parameter ist vorhanden: Objekttyp Lautstärketaste: Optionen: 2 x 1 Bit 1 x 4 Bit 1-Byte Wert [0..100%] Über den Parameter wird die Größe des Kommunikationsobjekts für das Senden von...
Seite 139 Bedienelemente- und Anwendungsparameter Anwendung „Eingänge“ – deaktiviert: Es wird keine EIN/AUS-Taste freigeschaltet. Keine zusätzlichen Parameter vorhanden. – aktiviert: Die EIN/AUS-Taste wird freigeschaltet. Der folgende ergänzende Parameter ist vorhanden: Objekttyp EIN/AUS-Taste: Optionen: 1 Bit 1-Byte Wert [0..255] Über den Parameter wird die Größe des Kommunikationsobjekts für das Senden von Telegrammen festgelegt.
Seite 140 Bedienelemente- und Anwendungsparameter Anwendung „Eingänge“ Als Binäreingang Als Temperatureingang Über den Parameter wird festgelegt, ob der Eingang als Binäreingang oder als Temperatureingang genutzt werden soll. Nein: ■ – Keine Anzeige im Panel. Keine zusätzlichen Parameter vorhanden. Als Binäreingang: ■ – Die für den Binäreingang relevanten Parameter sind einstellbar.
Seite 141 Bedienelemente- und Anwendungsparameter Anwendung „Eingänge“ inaktiv Über den Parameter wird die Reaktion beim Loslassen/Öffnen ausgewählt. Hinweis Der Parameter ist nur dann verfügbar wenn bei der Parametrierung des Binäreingangs unter „Binäreingang verwenden“ die Einstellung „Als Binäreingang“ verwendet wurde. Wert 1 ■ Optionen: Über den Parameter wird der Wert 1 eingeschaltet.
Seite 142 Bedienelemente- und Anwendungsparameter Anwendung „Eingänge“ Wert 1 ■ Optionen: Einstellmöglichkeit von 0 … 100% Über den Parameter wird der der Prozentwert für den Wert 1 ausgewählt. Hinweis – Der Parameter ist nur verfügbar, wenn der Parameter „Objekttyp“ auf „1-Byte-Wert [0..100%]“ eingestellt ist. –...
Seite 143 Bedienelemente- und Anwendungsparameter Anwendung „Eingänge“ Wert 1 ■ Optionen: Einstellmöglichkeit von 0 … 255 Über den Parameter wird der Byte-Wert für den Wert 1 ausgewählt. Hinweis – Der Parameter ist nur verfügbar, wenn der Parameter „Objekttyp“ auf „1-Byte-Wert [0..255]“ eingestellt ist. –...
Seite 144 Bedienelemente- und Anwendungsparameter Anwendung „Eingänge“ Wert 1 ■ Optionen: Auto Komfort Standby Frost-/Hitzeschutz Über den Parameter wird die RTR Betriebsmodus für den Wert 1 ausgewählt. Hinweis – Der Parameter ist nur verfügbar, wenn der Parameter „Objekttyp“ auf „RTR Betriebsmodus [1-byte]“ eingestellt ist. –...
Seite 145 Bedienelemente- und Anwendungsparameter Anwendung „Eingänge“ Sensortyp ■ Optionen: PT1000 6226/T Über den Parameter wird der Temperatursensortyp ausgewählt. Hinweis Der Parameter ist nur dann verfügbar wenn bei der Parametrierung des Binäreingangs unter „Binäreingang verwenden“ die Einstellung „Als Temperatureingang“ verwendet wurde. Temperaturversatz [x0,1°C] ■...
Seite 146 Bedienelemente- und Anwendungsparameter Anwendung „Eingänge“ Optionen: Einstellmöglichkeit von 1 … 150 Hinweis – Der Parameter ist nur verfügbar, wenn der Parameter „Leitungsfehlerkompensierung“ auf „Länge“ eingestellt ist. Hinweis Der Parameter ist nur dann verfügbar wenn bei der Parametrierung des Binäreingangs unter „Binäreingang verwenden“ die Einstellung „Als Temperatureingang“...
Seite 147 Bedienelemente- und Anwendungsparameter Anwendung „Eingänge“ Hinweis – Der Parameter ist nur verfügbar, wenn der Parameter „Der Ausgabewert muss sich vor dem Senden ändern“ auf „Nur zyklisch“ oder „zyklisch und bei Änderung“ eingestellt ist. Hinweis Der Parameter ist nur dann verfügbar wenn bei der Parametrierung des Binäreingangs unter „Binäreingang verwenden“...
Seite 148 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.15 Anwendung „Interner RTR“ 8.15.1 Anzahl von Benachrichtigungen Optionen: Einstellmöglichkeit von 1 … 12 Über den Parameter wird festgelegt, wie viele Benachrichtigungen auf der Informationsseite angezeigt werden. Es können maximal 12 Benachrichtigungen auf der Informationsseite verortet werden.
Seite 149 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.15.5 Einheit Optionen: Textfeld Über den Parameter wird die Maßeinheit festgelegt, in der Inhalte auf der Informationsseite angezeigt werden. Die Einheit kann dabei frei über ein Textfeld eingefügt werden. 8.15.6 Minimaler Objektwert Optionen: Einstellmöglichkeit von 1 … 100 Über den Parameter wird der minimal einstellbare Objektwert festgelegt.
Seite 150 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ Über den Parameter wird die Anzahl der farbigen Statusanzeigestufen festgelegt. Hinweis Der Parameter ist nur verfügbar, wenn der Parameter „Benachrichtigung x aktiv“ auf „Ja“ eingestellt ist. 8.15.11 Hervorhebung durch roten Text für Alarme aktivieren Optionen: Einstellmöglichkeit von 0 …...
Seite 151 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ Hinweis Der Parameter ist nur verfügbar, wenn der Parameter „Popup- Benachrichtigungsfenster“ auf „Ja“ eingestellt ist. 8.15.15 Wert zur Aktivierung des Benachrichtigungsfensters Optionen: Einstellmöglichkeit von 0 … 100 Über den Parameter wird der Einheitswert festgelegt, ab dem das Benachrichtigungsfenster geöffnet wird.
Seite 152 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.15.18 Benachrichtigungsfenster deaktivieren bei aktuellem Wert Optionen: größer oder gleich Aktivierungswert niedriger oder gleich Aktivierungswert größer oder gleich Aktivierungswert: ■ – Das Benachrichtigungsfenster wird deaktiviert, wenn der aktuelle Wert größer oder gleich dem Aktivierungswert ist. niedriger oder gleich Aktivierungswert ■...
Seite 153 Bedienelemente- und Anwendungsparameter Anwendung „Szenenaktor“ 8.16 Anwendung „Szenenaktor“ 8.16.1 Name des Szenenaktors Optionen: <Text> Benennung des Szenenaktors. Die Länge des Namens ist auf 60 Zeichen begrenzt. 8.16.2 Teilnehmerzahl Optionen: Einstellmöglichkeiten von 1 … 15 Über den Parameter wird festgelegt, wie viele Teilnehmer (Aktoren) beteiligt sind. Hinweis Für jeden Teilnehmer erscheint ein eigener Parameter „Objekttyp x“.
Seite 154 Bedienelemente- und Anwendungsparameter Anwendung „Szenenaktor“ 8.16.6 Objekttyp x Optionen: Schalter Rollladen Zwangsbetrieb 1-Byte Wert [0..100%] 1-Byte Wert [0..255] RGB Color RGBW Color color temperature 8-Bit Szene RTR-Betriebsart Temperatur 14-Byte Text Bestandteile einer Szene können bei Betätigung oder während des Ablaufs Telegramme über das zugehörige Kommunikationsobjekt senden.
Seite 155 Bedienelemente- und Anwendungsparameter Anwendung „Szenenaktor“ – 1-Byte Wert [0..100%]: Ein Wert wird als 1-Byte-Prozentwert gesendet. Der folgende ergänzende Parameter ist vorhanden: Wert für Objekt x: Optionen: Einstellmöglichkeit von 0 … 100 – 1-Byte Wert [0..255]: Ein Wert wird als 1-Byte-Wert ohne Vorzeichen gesendet, z. B. ein Stellwert, Winkel oder Helligkeitswert.
Seite 156 Bedienelemente- und Anwendungsparameter Anwendung „Szenenaktor“ – RGBW Farbe: Ein Farbwert wird als hexadezimaler-Wert gesendet. Der folgende ergänzende Parameter ist vorhanden: Wert für Objekt x: Optionen: Einstellmöglichkeit von #00000000 … #FFFFFFFF Der eingetragene Farbwert (Rot, Grün, Blau, Weiß) wird als Farbmuster neben dem Parameter angezeigt.
Seite 157 Bedienelemente- und Anwendungsparameter Anwendung „Szenenaktor“ 8.16.7 Name der Szene Optionen: <Text> Benennung der Szene. Die Länge des Namens ist auf 60 Zeichen begrenzt. 8.16.8 Szenennummer Optionen: Einstellmöglichkeit von 1 … 64 Über den Parameter wird die Nummer der Szene eingestellt. 8.16.9 Szene kann gestartet werden mit einem Optionen:...
Seite 158 Bedienelemente- und Anwendungsparameter Anwendung „Logikfunktionen“ 8.17 Anwendung „Logikfunktionen“ 8.17.1 Kanal x — Anwendung Kanalname: Optionen: <Name> Benennung des Kanals. Die Länge des Namens ist auf 30 Zeichen begrenzt. Applikation: Optionen: inaktiv Logik-Gatter Multiplexer Multiplizierer Temperaturvergleicher Zustandsumsetzer Zeitfunktion Über den Parameter wird festgelegt, welche Logikfunktion dem Kanal x zugeordnet wird. Je nach Auswahl erscheinen individuelle Parameter für die jeweilige Logikfunktion.
Seite 159 Bedienelemente- und Anwendungsparameter Anwendung „Logikfunktionen“ logische Funktion: ■ Optionen: XNOR NAND Über den Parameter wird festgelegt, mit welchem Logik-Gatter die Kommunikationsobjekte verknüpft werden. Siehe Erläuterung oben. Objekttyp Eingang x: ■ Optionen: 1 Bit 1 Byte Über den Parameter wird festgelegt, ob das Eingangsobjekt aus einem 1-Bit-Wert (0/1) oder aus einem 1-Byte-Wert (0 …...
Seite 160 Bedienelemente- und Anwendungsparameter Anwendung „Logikfunktionen“ Ausgangsobjekt senden: ■ Optionen: bei jedem Eingangstelegramm bei Änderung des Ausgangsobjekts Über den Parameter wird festgelegt, wann das Ausgangsobjekt gesendet wird. Wert des Ausgangsobjekts bei Logik wahr: ■ Optionen: Ausgang wird auf 1 gesetzt Definiert über Ausgang-Vorgabewert wahr Über den Parameter wird festgelegt, welchen Wert das Ausgangsobjekt im logischen Zustand „Wahr“...
Seite 161 Bedienelemente- und Anwendungsparameter Anwendung „Logikfunktionen“ Welche Werte mit den Ausgangstelegrammen versenden werden, lässt sich für jeden Ausgang einzeln über einen entsprechenden Parameter einstellen. Bei 1-Bit-Ausgängen ist „Ein“ oder „Aus“ einstellbar. Bei 1-Byte-Ausgängen können Werte von 0 bis 255 vorgegeben werden. Die folgenden Parameter werden freigegeben: Startvoraussetzungen: ■...
Seite 162 Bedienelemente- und Anwendungsparameter Anwendung „Logikfunktionen“ Wert Ausgang x: Optionen: Über den Parameter wird festgelegt, welchen Wert das Kommunikationsobjekt am Ausgang x hat. 1 Byte [0..100%]: ■ – Der folgende Parameter erscheint: Wert Ausgang x: ■ Optionen: Einstellmöglichkeiten von 0 … 100 Über den Parameter wird festgelegt, welchen Wert (in Prozent) das Kommunikationsobjekt am Ausgang x hat.
Seite 163 Bedienelemente- und Anwendungsparameter Anwendung „Logikfunktionen“ Steuereingang: ■ Optionen: Aktivierung bei AUS Aktivierung bei EIN Siehe Erläuterung oben. Objekttyp Eingang/Ausgang: ■ Optionen: Schalter Zwangsbetrieb 1-Byte Wert [0%..100%] 1-Byte Wert [0..255] 1-Byte Wert [-128..127] Szenennummer RTR-Betriebsart Temperatur 2-Byte Wert [-32768..+32767] 2-Byte Wert [0..65535] 2-Byte Gleitkomma 4-Byte Wert [-2147483648..+2147483647] 4-Byte Wert [0..4294967295]...
Seite 164 Bedienelemente- und Anwendungsparameter Anwendung „Logikfunktionen“ 1-Byte Wert [0..255]: ■ – Ein Wert wird als 1-Byte-Wert ohne Vorzeichen gesendet, z. B. ein Stellwert, Winkel oder Helligkeitswert. Keine zusätzlichen Parameter vorhanden. 1-Byte Wert [-128..127]: ■ – Ein Wert wird als 1-Byte-Wert mit Vorzeichen gesendet, z. B. ein Stellwert. Keine zusätzlichen Parameter vorhanden.
Seite 165 Bedienelemente- und Anwendungsparameter Anwendung „Logikfunktionen“ Typ des Vergleichers: ■ Optionen: Temperatur mit einer Konstante 2 Temperaturen Über diese Funktion können zwei Temperaturen miteinander verglichen werden. Oder es kann eine Temperatur mit einem intern festgelegten Temperaturwert (Konstante) verglichen werden. Temperatur mit einer Konstante: ■...
Seite 166 Bedienelemente- und Anwendungsparameter Anwendung „Logikfunktionen“ Wert senden wenn Eingang 1 > Eingang 2: ■ Optionen: AUS-Telegramm EIN-Telegramm Über den Parameter wird festgelegt, welches Ausgangsobjekt (EIN oder AUS) gesendet wird, wenn Eingang 1 logisch größer ist als Eingang 2. Wert senden wenn Eingang 1 < Eingang 2: ■...
Seite 167 Bedienelemente- und Anwendungsparameter Anwendung „Logikfunktionen“ Wert senden wenn Eingang 1 > Eingang 2: ■ Optionen: Einstellmöglichkeiten von 0 … 255 Über den Parameter wird festgelegt, welches Ausgangsobjekt gesendet wird, wenn Eingang 1 logisch größer ist als Eingang 2. Wert senden wenn Eingang 1 < Eingang 2: ■...
Seite 168 Bedienelemente- und Anwendungsparameter Anwendung „Logikfunktionen“ Anzahl der Eingänge: ■ Optionen: Einstellmöglichkeiten von 1 … 4 Über den Parameter wird eingestellt, wie viele Eingänge vorhanden sind. Der folgende Parameter wird freigegeben: Wert x verwenden: ■ Optionen: deaktiviert aktiviert Über den Parameter wird festgelegt, ob das Signal für die Umsetzung in Text verwendet wird. deaktiviert: ■...
Seite 169 Bedienelemente- und Anwendungsparameter Anwendung „Logikfunktionen“ Ausgangswerte senden: ■ Optionen: Bei jedem Erhalt Bei geänderten Werten Über den Parameter wird festgelegt, wann der 1-Byte-Wert umgewandelt und gesendet wird. 2 Byte -> 16x1 Bit: ■ – Ein 1-Byte-Wert wird in sechzehn 1-Bit-Werte umgewandelt. Der folgende Parameter erscheint: Ausgangswerte senden: ■...
Seite 170 Bedienelemente- und Anwendungsparameter Anwendung „Logikfunktionen“ Einschaltverzögerungszeit verwenden: ■ Optionen: deaktiviert aktiviert Über den Parameter wird festgelegt, ob das Treppenhauslicht mit einer Einschaltverzögerung geschaltet wird. deaktiviert: ■ – Keine zusätzlichen Parameter vorhanden. aktiviert: ■ – Der folgende Parameter erscheint: Einschaltverzögerungszeit [hh:mm:ss]: ■...
Seite 171 Bedienelemente- und Anwendungsparameter Anwendung „Logikfunktionen“ Ausschaltverzögerungszeit verwenden: ■ Optionen: deaktiviert aktiviert Über den Parameter wird festgelegt, ob die Zeitfunktion mit einer Ausschaltverzögerung geschaltet wird. deaktiviert: ■ – Keine zusätzlichen Parameter vorhanden. ■ aktiviert: – Der folgende Parameter erscheint: Ausschaltverzögerungszeit [hh:mm:ss]: ■...
Seite 172 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18 Anwendung „Interner RTR“ 8.18.1 Allgemein — Reglerfunktion Optionen: Heizen Heizen mit Zusatzstufe Kühlen Kühlen mit Zusatzstufe Heizen und Kühlen Heizen und Kühlen mit Zusatzstufen – Heizen: Zum Betrieb einer wärmegeführten Einzelraumregelung. Die Reglung erfolgt auf den parametrierten Temperatursollwert.
Seite 173 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ – Ecobetrieb: Wenn der Raum automatisch oder manuell in Abhängigkeit von der Nutzung betrieben wird. – Frost-/Hitzeschutz: Wenn in dem Raum lediglich die Gebäudeschutzfunktion nach Reset notwendig ist. 8.18.3 Allgemein — Zusätzliche Funktionen/Objekte Optionen: deaktiviet aktiviert –...
Seite 174 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.2 Regelung Heizen Hinweis Nur verfügbar, wenn der Parameter „Reglerfunktion“ entweder auf „Heizen“, Heizen mit Zusatzstufe „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht. 8.18.3 Regelung Heizen — Art der Stellgröße Optionen: 2-Punkt 1 Bit, Aus/Ein 2-Punkt 1 Byte, 0/100% PI stetig, 0-100%...
Seite 175 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.4 Regelung Heizen — Art der Heizung Optionen: PI stetig, 0 – 100% und PI PWM, Ein/Aus: Fläche (z.B. Fußbodenheizung) 4°C 200 min ■ Konvektor (z.B. Heizkörper) 1,5°C 100min ■ Freie Konfiguration ■ Fancoil: Fancoil 4°C 90min ■...
Seite 176 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.6 Regelung Heizen — I-Anteil Optionen: Einstellmöglichkeit zwischen 0 – 600 Der I-Anteil steht für die Nachstellzeit einer Regelung. Der integrale Anteil bewirkt, dass die Raumtemperatur sich langsam dem Sollwert annähert und ihn letztlich auch erreicht. Je nach verwendetem Anlagentyp muss die Nachstellzeit unterschiedliche Größen annehmen.
Seite 177 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.8 Grundstufe Heizen Hinweis Nur verfügbar, wenn der Parameter „Erweiterte Einstellungen“ unter „Regelung Heizen“ aktiviert ist. 8.18.9 Grundstufe Heizen — Statusobjekt Heizen Optionen: deaktiviert aktiviert – Der Parameter schaltet das Kommunikationsobjekt „Status Heizen“ frei. 8.18.10 Grundstufe Heizen —...
Seite 178 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.12 Grundstufe Heizen — Stellgrößendifferenz für Senden der Stellgröße Heizen Optionen: 10 % nur zyklisch senden Die Stellgrößen des PI-Stetig-Reglers 0..100% werden nicht nach jeder Berechnung gesendet, sondern dann, wenn sich aus der Berechnung eine Wertdifferenz zum letzten gesendeten Wert ergibt, der ein Aussenden sinnvoll macht.
Seite 179 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.15 Grundstufe Heizen — Max. Stellgröße (0..255) Optionen: Einstellmöglichkeit zwischen 0 – 255 Die maximale Stellgröße des PI-Reglers gibt den Maximalwert an, den der Regler ausgibt. Wird ein Maximalwert unter 255 gewählt, dann wird dieser Wert nicht überschritten, auch wenn der Regler eine höhere Stellgröße errechnet.
Seite 180 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.17 Regelung Zusatzstufe Heizen Hinweis Nur verfügbar, wenn der Parameter „Reglerfunktion“ entweder auf „Heizen mit Zusatzstufe“ oder „Heizen und Kühlen mit Zusatzstufen“ steht. 8.18.18 Regelung Zusatzstufe Heizen — Art der Stellgröße Optionen: 2-Punkt 1 Bit, Aus/Ein 2-Punkt 1 Byte, 0/100% PI stetig, 0-100% PI PWM, Ein/Aus...
Seite 181 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.19 Regelung Zusatzstufe Heizen — Art der Zusatz-Heizung Optionen: PI stetig, 0-100% und PI PWM, Ein/Aus: Fläche (z.B. Fußbodenheizung) 4°C 200 min ■ Konvektor (z.B. Heizkörper) 1,5°C 100min ■ Freie Konfiguration ■ Fancoil: Fancoil 4°C 90min ■...
Seite 182 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.21 Regelung Zusatzstufe Heizen — I-Anteil Optionen: Einstellmöglichkeit zwischen 0 – 600 Der I-Anteil steht für die Nachstellzeit einer Regelung. Der integrale Anteil bewirkt, dass die Raumtemperatur sich langsam dem Sollwert annähert und ihn letztlich auch erreicht. Je nach verwendetem Anlagentyp muss die Nachstellzeit unterschiedliche Größen annehmen.
Seite 183 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.24 Zusatzstufe Heizen Hinweis Nur verfügbar, wenn der Parameter „Erweiterte Einstellungen“ unter „Regelung Zusatzstufe Heizen“ aktiviert ist. 8.18.25 Zusatzstufe Heizen — Wirksinn der Stellgröße Optionen: normal invers Über Wirksinn der Stellgröße wird die Stellgröße an stromlos geöffnete (normal) bzw. stromlos geschlossene (invers) Ventile angepasst.
Seite 184 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.28 Zusatzstufe Heizen — Zyklisches Senden der Stellgröße (min) Optionen: 00:01:00 … 01:00:00 Die vom Gerät genutzte aktuelle Stellgröße kann zyklisch auf den Bus gesendet werden. Hinweis Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „2-Punkt 1 Bit, Aus/Ein“, „2-Punkt 1 Byte, 0/100%“, „PI stetig, 0- 100%“...
Seite 185 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.31 Zusatzstufe Heizen — Hysterese Optionen: Einstellmöglichkeit zwischen 0,3 – 25 Die Hysterese des Zweipunktreglers gibt die Schwankungsbreite des Reglers um den Sollwert an. Der untere Schaltpunkt liegt bei „Sollwert minus Hysterese“, der obere bei „Sollwert plus Hysterese“.
Seite 186 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.34 Regelung Kühlen — Art der Kühlung Optionen: PI stetig, 0-100% und PI PWM, Ein/Aus: Fläche (z.B. Kühldecke) 5°C 240 min ■ Freie Konfiguration ■ Fancoil: Fancoil 4°C 90min ■ Freie Konfiguration ■ Dem Anwender stehen zwei vorparametrierte Kühlungsarten (Fläche oder Fancoil) zur Verfügung.
Seite 187 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.37 Regelung Kühlen — Erweiterte Einstellungen Optionen: deaktiviert aktiviert Dieser Parameter schaltet zusätzliche Funktionen frei, z. B „Grundstufe Kühlen“. 8.18.38 Grundstufe Kühlen Hinweis Nur verfügbar, wenn der Parameter „Erweiterte Einstellungen“ unter „Regelung Kühlen“ aktiviert ist. 8.18.39 Grundstufe Kühlen —...
Seite 188 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.42 Grundstufe Kühlen — Zyklisches Senden der Stellgröße Optionen: 00:01:00 … 01:00:00 Die vom Gerät genutzte aktuelle Stellgröße kann zyklisch auf den Bus gesendet werden. Hinweis Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „2-Punkt 1 Bit, Aus/Ein“, „2-Punkt 1 Byte, 0/100%“, „PI stetig, 0- 100%“...
Seite 189 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.45 Grundstufe Kühlen — Max. Stellgröße (0..255) Optionen: Einstellmöglichkeit zwischen 0 – 255 Die maximale Stellgröße des PI-Reglers gibt den Maximalwert an, den der Regler ausgibt. Wird ein Maximalwert unter 255 gewählt, dann wird dieser Wert nicht überschritten, auch wenn der Regler eine höhere Stellgröße errechnet.
Seite 190 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.47 Regelung Zusatzstufe Kühlen Hinweis Nur verfügbar, wenn der Parameter „Reglerfunktion“ entweder auf „Kühlen mit Zusatzstufe“ oder „Heizen und Kühlen mit Zusatzstufen“ steht. 8.18.48 Regelung Zusatzstufe Kühlen — Art der Stellgröße Optionen: 2-Punkt 1 Bit, Aus/Ein 2-Punkt 1 Byte, 0/100% PI stetig, 0-100% PI PWM, Ein/Aus...
Seite 191 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ Sollte der benötigte Kühlungstyp nicht vorhanden sein, können über die freie Konfiguration individuelle Parameter vorgegeben werden. Hinweis Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „PI stetig, 0-100%“, „PI PWM, Ein/Aus“ oder „Fancoil“ steht. 8.18.50 Regelung Zusatzstufe Kühlen —...
Seite 192 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ Dieser Parameter schaltet zusätzliche Funktionen und Kommunikationsobjekte frei, z. B „Zusatzstufe Kühlen“. Produkthandbuch 2CKA001373B5472 │192...
Seite 193 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.54 Zusatzstufe Kühlen Hinweis Nur verfügbar, wenn der Parameter „Erweiterte Einstellungen“ unter „Regelung Zusatzstufe Kühlen“ auf „ja“ steht. 8.18.55 Zusatzstufe Kühlen — Wirksinn der Stellgröße Optionen: normal invers Über Wirksinn der Stellgröße wird die Stellgröße an stromlos geöffnete (normal) bzw. stromlos geschlossene (invers) Ventile angepasst.
Seite 194 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.58 Zusatzstufe Kühlen — Zyklisches Senden der Stellgröße Optionen: 00:01:00 … 01:00:00 Die vom Gerät genutzte aktuelle Stellgröße kann zyklisch auf den Bus gesendet werden. Hinweis Dieser Parameter ist nur verfügbar, wenn der Parameter „Art der Stellgröße“ entweder auf „2-Punkt 1 Bit, Aus/Ein“, „2-Punkt 1 Byte, 0/100%“, „PI stetig, 0- 100%“...
Seite 195 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.62 Einstellungen Grundlast Hinweis Nur verfügbar, wenn der Parameter „Reglerfunktion“ entweder auf „Heizen mit Zusatzstufe“ „Kühlen mit Zusatzstufe“, „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht. 8.18.63 Einstellungen Grundlast — Grundlast min. Stellgröße > 0 Optionen: immer aktiv aktivieren über Objekt...
Seite 196 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.65 Kombinierter Heiz- und Kühlbetrieb Hinweis Nur verfügbar, wenn der Parameter „Reglerfunktion“ entweder auf „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht. 8.18.66 Kombinierter Heiz- und Kühlbetrieb — Umschaltung Heizen/Kühlen Optionen: automatisch nur über Objekt lokal/über Nebenstelle und über Objekt Die Funktion ermöglicht das Umschalten zwischen dem Heiz- und Kühlbetrieb des Geräts.
Seite 197 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.68 Kombinierter Heiz- und Kühlbetrieb — Ausgabe Stellgröße Heizen und Kühlen Optionen: über 1 Objekt über 2 Objekte Über diesen Parameter wird eingestellt, ob die Stellgröße über ein oder über zwei Objekte an den Klimaaktor gesendet wird. Verfügt der Klimaaktor über separate Stellgrößeneingänge für Heizen und Kühlen oder werden getrennte Aktoren verwendet, dann ist die Option „über 2 Objekte“...
Seite 198 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.70 Sollwerteinstellungen Hinweis Die nachfolgenden Parameter sind ohne Aktivierung „Erweiterte Einstellungen“ verfügbar. 8.18.71 Sollwerteinstellungen — Sollwert Heizen Komfort = Sollwert Kühlen Komfort Optionen: deaktiviert aktiviert Über diesen Parameter wird die Funktionsweise der Sollwertverstellung parametriert. –...
Seite 199 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.74 Sollwerteinstellungen — Sollwert Heizen und Kühlen Komfort Optionen: Einstellmöglichkeit zwischen 10 – 40 Festlegung der Wohlfühltemperatur für Heizen und Kühlen bei Anwesenheit. Hinweis Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Heizen und Kühlen“...
Seite 200 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ Festlegung der Wohlfühltemperatur für Heizen Economy. Hinweis Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Heizen“, „Heizen mit Zusatzstufe“, „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufe“ steht und der Parameter „Sollwert für Standby und Eco sind absolute Werte“...
Seite 201 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ Hinweis Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Kühlen“ oder „Kühlen mit Zusatzstufe“ steht und der Parameter „Sollwert Heizen Komfort = Sollwert Kühlen Komfort“ „deaktiviert“ ist. 8.18.83 Sollwerteinstellungen — Anhebung Kühlen Standby um Optionen: Einstellmöglichkeit zwischen 0 –...
Seite 202 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.87 Sollwerteinstellungen — Sollwerteinstellung über Kommunikationsobjekte (DPT 9.001) Optionen: nein für Komfort, Standby, Eco für Komfort, Standby, Eco, Gebäudeschutz Über diesen Parameter wird festgelegt, ob die Sollwerteinstellung über Kommunikationsobjekte erfolgt. 8.18.88 Sollwerteinstellungen — Displayanzeige Optionen: absoluten Sollwert Relativer Sollwert...
Seite 203 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.89 Sollwerteinstellungen — Temperatureinheit verbergen Optionen: deaktiviert aktiviert Über diesen Parameter wird festgelegt, ob die Temperatureinheit angezeigt wird. 8.18.90 Sollwerteinstellungen — Aktuellen Sollwert senden Optionen: zyklisch und bei Änderung nur bei Änderung Der aktuelle Sollwert kann zyklisch und bei Änderung oder nur bei Änderung auf den Bus gesendet werden.
Seite 204 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ Hinweis Der Parameter ist nur einstellbarbar, wenn der Parameter „Sollwert Heizen Komfort = Sollwert Kühlen Komfort“ deaktiviert ist. 8.18.93 Sollwertverstellung 8.18.94 Sollwertverstellung — max. manuelle Anhebung beim Heizbetrieb (0 - 9°C) Optionen: Einstellmöglichkeit zwischen 0 – 9 Durch die Vorgabe kann eine Eingrenzung der manuellen Anhebung im Heizbetrieb vorgenommen werden.
Seite 205 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ Hinweis Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Kühlen“, „Kühlen mit Zusatzstufe“, „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht. 8.18.98 Sollwertverstellung — Schrittweite der manuellen Sollwertverstellung Optionen: 0,1 °C 0,2 °C 0,5 °C 1,0 °C...
Seite 206 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.101 Sollwertverstellung — Zurücksetzen der manuellen Verstellung bei Wechsel des Betriebsmodus Optionen: deaktiviert aktiviert Wechselt das Gerät in einen neuen Betriebsmodus, wird bei aktiviertem Parameter die manuelle Verstellung gelöscht und die parametrierte Solltemperatur des Betriebsmodus plus eine eventuelle Verschiebung über das Basis-Sollwert-Objekt übernommen.
Seite 207 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.104 Temperaturerfassung 8.18.105 Temperaturerfassung — Eingänge der Temperaturerfassung Optionen: interne Messung externe Messung gewichtete Messung Die Raumtemperatur kann am Gerät gemessen oder über ein Kommunikationsobjekt über den Bus zugeführt werden. Daneben gibt es die gewichtete Messung, bei der bis zu drei Temperaturwerte (1x intern, 2 x extern) gewichtet als Mittelwert als Eingangsgröße für die Regelung dienen.
Seite 208 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.108 Temperaturerfassung — Gewichtung der externen Messung (0..100%) Optionen: Einstellmöglichkeit zwischen 0 – 100 Festlegung der Gewichtung der externen Messung von 0 bis 100%. Hinweis Dieser Parameter ist nur verfügbar, wenn der Parameter „Eingänge der gewichteten Temperaturerfassung“...
Seite 209 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ Leichtbau- oder Massivwand usw.). Um die an dem Einbauort befindliche Ist-Temperatur als Messwert des Geräts zu verwenden, ist am Einbauort durch ein externes abgeglichenes und/oder geeichtes Thermometer eine Temperaturmessung durchzuführen. Die Differenz zwischen der am Gerät angezeigten Ist-Temperatur und der durch das externe Messgerät ermittelten Ist-Temperatur ist als „Abgleichwert“...
Seite 210 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ Hinweis Dieser Parameter ist nur verfügbar, wenn der Parameter „Reglerfunktion“ auf „Heizen und Kühlen“ oder „Heizen und Kühlen mit Zusatzstufen“ steht. 8.18.117 Temperaturerfassung — Stellgröße bei Störung (0 - 255) Optionen: Einstellmöglichkeit zwischen 0 – 255 Bei Ausfall der Ist-Temperaturmessung kann das Gerät die Stellgröße nicht mehr selbst bestimmen.
Seite 211 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.118 Alarmfunktionen 8.18.119 Alarmfunktionen — Kondenswasseralarm Optionen: deaktiviert aktiviert Bei Verwendung eines Fan Coil Geräts kann es während des Betriebes zu Kondenswasser aufgrund zu starker Abkühlung und/oder zu hoher Luftfeuchtigkeit kommen. Das damit verbundene Kondensat wird meistens in einem Behälter aufgefangen. Um den Behälter vor dem Überlaufen zu schützen und damit eventuelle Geräte- und/oder Gebäudeschäden zu vermeiden, meldet dieser die Überschreitung des maximalen Füllstandes an das Objekt „Kondenswasseralarm“...
Seite 212 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ Das Objekt RHCC-Status verfügt über ein Hitzealarm-Bit. Überschreitet die Eingangstemperatur des Reglers die hier parametrierte Temperatur, dann wird das Hitzealarm-Bit im Status-Objekt gesetzt. Wird die Temperatur unterschritten, dann wird es wieder zurückgesetzt. Produkthandbuch 2CKA001373B5472 │212...
Seite 213 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.123 Temperaturbegrenzer 8.18.124 Temperaturbegrenzer — Temperaturbegrenzung Heizen Optionen: deaktiviert aktiviert Über den Parameter wird festgelegt, ob die folgenden Parameter für die „Temperaturbegrenzung Heizen “verfügbar sind. – Solltemperatur – Hysterese – Integralteil des PI-Reglers 8.18.125 Temperaturbegrenzer — Temperaturbegrenzung Zusatzstufe Heizen Optionen: deaktiviert aktiviert...
Seite 214 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ Über den Parameter wird festgelegt, ob die folgenden Parameter für die „Temperaturbegrenzung Zusatzstufe Kühlen “verfügbar sind. – Solltemperatur – Hysterese – Integralteil des PI-Reglers 8.18.129 Temperaturbegrenzer — Solltemperatur Kühlen / Zusatzstufe Kühlen Optionen: Einstellmöglichkeit von 1 … 30 Über den Parameter wird der Wert der Solltemperatur für „Kühlen “oder die „Zusatzstufe Kühlen“...
Seite 215 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.132 Sommerkompensation 8.18.133 Sommerkompensation — Sommerkompensation Optionen: deaktiviert aktiviert Zur Energieeinsparung und um die Temperaturdifferenz beim Betreten und Verlassen eines klimatisierten Gebäudes in behaglichen Grenzen zu halten, sollte im Sommer bei hohen Außentemperaturen eine zu starke Absenkung der Raumtemperatur unterbunden werden (Sommerkompensation nach DIN 1946).
Seite 216 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.134 Sommerkompensation — (untere) Einstiegstemperatur für Sommerkompensation (°C) Optionen: Einstellmöglichkeit zwischen 10 … 40 Über den Parameter wird der untere Außentemperaturwert festgelegt, bis zu welchem Temperaturwert die Sollwertkorrektur (Sommerkompensation), aufgrund einer zu hohen Außentemperatur, vorgenommen wird. Hinweis Dieser Parameter ist nur verfügbar, wenn der Parameter „Sommerkompensation“...
Seite 217 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ Optionen: Einstellmöglichkeit zwischen 0 … 25 Über den Parameter wird festgelegt, um wie viel Kelvin der Sollwert während der Sommerkompensation angehoben werden soll, wenn der obere Außentemperaturwert erreicht ist. Typische Werte für die Sommerkompensation sind: 20 °C: unterer Außentemperaturwert ■...
Seite 218 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.138 Einstellungen Fan Coil Unit Hinweis Nur verfügbar, wenn der Parameter „Art der Stellgröße“ auf „Fan Coil Unit“ eingestellt ist. 8.18.139 Einstellungen Fan Coil Unit — Anzahl der Lüfter Optionen: Heizen/Kühlen über ein System Heizen/Kühlen über zwei Systeme Über den Parameter wird die Anzahl der Lüfter vorgegeben.
Seite 219 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.142 Einstellungen Fan Coil Unit — Lüftergeschwindigkeitsbegrenzung/- stufenbegrenzung bei Ecobetrieb Optionen: deaktiviert aktiviert Bei Umstellung in den Ecobetrieb findet hiermit eine Limitierung der Lüfterstufen statt. 8.18.143 Lüfter Einstellungen Heizen Hinweis Nur verfügbar, wenn der Parameter „Anzahl der Lüfter“ auf „Heizen/Kühlen über zwei Syteme“...
Seite 220 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ 8.18.146 Lüftergeschwindigkeiten/- stufen 8.18.147 Lüftergeschwindigkeiten/- stufen Heizen Hinweis Nur verfügbar, wenn der Parameter „Anzahl der Lüfter“ auf „Heizen/Kühlen über zwei Syteme“ eingestellt ist. 8.18.148 Lüftergeschwindigkeiten/- stufen Kühlen Hinweis Nur verfügbar, wenn der Parameter „Anzahl der Lüfter“ auf „Heizen/Kühlen über zwei Syteme“...
Seite 221 Bedienelemente- und Anwendungsparameter Anwendung „Interner RTR“ Optionen: bei manueller Bedienung und Automatik nur bei manueller Bedienung Über diesen Parameter wird eingestellt, wann die Ausgabe der Lüfterstufenwerte erfolgt: Entweder nur bei der manuellen Einstellung von Lüfterstufen oder auch im Automatikbetrieb. Diese Einstellung hängt von den Möglichkeiten des Fancoil-Aktors ab. Wenn im Automatikbetrieb die Ansteuerung der Lüfterstufen durch den Aktor selbst aus Ableitung aus der Stellgröße erfolgt, dann ist die Option „nur bei manueller Bedienung“...
Seite 222 Kommunikationsobjekte Anwendung „Interner RTR“ Kommunikationsobjekte Um einen schnellen Überblick über die Funktionsmöglichkeiten der Displays zu erhalten, sind alle Kommunikationsobjekte in einer Übersichtstabelle aufgeführt. Die detaillierte Funktion kann in der anschließenden Beschreibung der einzelnen Kommunikationsobjekte nachgelesen werden. Hinweis Manche Kommunikationsobjekte sind dynamisch und nur sichtbar, wenn die entsprechenden Parameter im Applikationsprogramm aktiviert sind.
Seite 223 Kommunikationsobjekte Anwendung „Interner RTR“ System Name Objektfunktion Länge Datentyp Flags Ü [11.001] Datum Eingang 3 bytes Ü Datum [10.001] Uhrzeit Eingang 3 bytes Ü Tageszeit [5.001] Prozent Displayhelligkeit Eingang 1 byte (0..100%) Hintergrundbeleuchtung [1.001] Eingang 1 bit EIN/AUS Schalten Hintergrundbeleuchtungs- [1.001] Ausgang 1 bit...
Seite 224 Kommunikationsobjekte Anwendung „Interner RTR“ Eingänge Name Objektfunktion Länge Datentyp Flags Ü [9.001] Temperatursensor Ausgang 2 bytes Ü Temperatur [1.001] 1 bit Ü Schalten [5.001] 1 byte Prozent Ü (0…100%) [5.010] Binäreingabe Ausgang 1 byte Zählimpulse Ü (0…255) [18.001] 1 byte Szenen- Ü...
Seite 225 Kommunikationsobjekte Anwendung „Interner RTR“ Informationsseite Name Objektfunktion Länge Datentyp Flags Ü [9.001] 1 bit Prozent (0..100%) [5.001] 1 byte Prozent (0…100%) [5.010] Zählimpulse 1 byte (0…255) [5.010] 1 byte Zählimpulse (0…255) 2 bytes [7.001] Pulse [8.001] 2 bytes Pulsdifferenz INFO - Wert Eingang x Eingang [9.001] 2 bytes...
Seite 226 Kommunikationsobjekte Anwendung „Interner RTR“ Logikfunktionen Name Objektfunktion Länge Datentyp Flags Ü [1.003] Eingang 1 bit Freigeben Logikkanal x - Steuereingang [1.003] Ü Eingang 1 bit Freigeben Logikkanal x - Eingang x [1.002] Eingang 1 bit (LSB) - Eingang Boolesch [1.001] Eingang 1 bit Schalten...
Seite 227 Kommunikationsobjekte Anwendung „Interner RTR“ Name Objektfunktion Länge Datentyp Flags Ü [16.001] Eingang/ Zeichen Logikkanal x - Eingang x 14 bytes Ü Ausgang (ISO 8859-1) Logikkanal x - Ausgang x (LSB)- [1.002] Ausgang 1 bit Ü Ausgang Boolesch Logikkanal x - Ausgang x [1.002] Ausgang 1 bit...
Seite 228 Kommunikationsobjekte Anwendung „Interner RTR“ Name Objektfunktion Länge Datentyp Flags Ü [16.001] Eingang/ Zeichen 14 bytes Ü Ausgang (ISO 8859-1) [7.005] Zeit Treppenlichtzeit [Sek.] Eingang 2 bytes Ü Einschaltverzögerungszeit [7.005] Zeit Eingang 2 bytes Ü [Sek.] Szenenaktor Name Objektfunktion Länge Datentyp Flags Ü...
Seite 229 Kommunikationsobjekte Anwendung „Interner RTR“ Interner RTR Name Objektfunktion Länge Datentyp Flags Ü [1.001] 1 bit Ü Schalten Stellgröße Heizen Ausgang [5.001] 1 byte Prozent Ü (0..100%) [1.001] 1 bit Ü Schalten Stellgröße Kühlen Ausgang [5.001] 1 byte Prozent Ü (0..100%) [1.001] 1 bit Ü...
Seite 230 Kommunikationsobjekte Anwendung „Interner RTR“ Flags Name Objektfunktion Länge Datentyp Ü [1.001] Status Kühlen Ausgang 1 bit Ü Schalten [1.100] Ü Ausgang 1 bit Heizen/Kühlen Umschaltung Heizen/Kühlen Eingang/ [1.100] Ü 1 bit Ausgang Heizen/Kühlen [9.001] Ü Basissollwert Eingang 2 bytes Temperatur (°C) [9.001] Temperaturabgleich...
Seite 231 Kommunikationsobjekte Anwendung „Interner RTR“ Name Objektfunktion Länge Datentyp Flags Ü [9.001] Sollwert Kühlen Economy Eingang 2 bytes Temperatur (°C) [9.001] Sollwert Kühlen Eingang 2 bytes Temperatur Gebäudeschutz (°C) [1.001] Sollwertfehler Ausgang 1 bit Ü Schalten [9.001] Temperaturbegrenzung Eingang 2 bytes Temperatur Heizen Grundstufe (°C)
Seite 232 Kommunikationsobjekte Anwendung „Interner RTR“ Name Objektfunktion Länge Datentyp Flags Ü [8.001] 2 bytes Ü Pulsdifferenz 2 bytes [7.001] Pulse Ü [13.001] Zählimpulse 4 bytes Ü Eingang/ vorzeichen- Ausgang behaftet) Wert x [senden] [12.001] Ausgang Zählimpulse 4 bytes Ü vorzeichen- los) [16.001] 14 bytes Zeichen...
Seite 233 Kommunikationsobjekte Anwendung „Interner RTR“ Wippschalter Name Objektfunktion Länge Datentyp Flags Ü [1.001] 1 bit Ü Schalten [2.001] 1 bit Prio. Ü Schalten [5.001] 1 byte Prozent Ü (0..100%) [5.010] 1 byte Zählimpulse Ü (0…255) [6.010] 1 byte Zählimpulse Ü (-128..127) Eingang/ Wert [senden] [18.001]...
Seite 234 Kommunikationsobjekte Anwendung „Interner RTR“ Dimmer Name Objektfunktion Länge Datentyp Flags Ü Eingang/Aus- [1.001] Schalter 1 bit Ü gang Schalten [3.007] Dimmen Ausgang 4 bit Dimmer Ü Schritt [5.001] Eingang/Aus- Wert 1 byte Prozent Ü gang (0..100%) [1.001] Status Schalter Eingang 1 bit Schalten [5.001]...
Seite 235 Kommunikationsobjekte Anwendung „Interner RTR“ RGBW Bedienung Name Objektfunktion Länge Datentyp Flags Ü [1.001] Schalter Ausgang 1 bit Ü Schalten [1.001] Status Schalter Eingang 1 bit Schalten [5.010] Zähl- Eingang/Aus- impulse Wert Hue 1 byte Ü gang (0..255) 5.010 Zähl- Eingang/Aus- Wert Saturation 1 byte impulse...
Seite 236 Kommunikationsobjekte Anwendung „Interner RTR“ Name Objektfunktion Länge Datentyp Flags Ü [7.600] Absolute Wert Temperatur Ausgang 2 bytes Farb- Ü temperatur [7.600] Absolute Status Wert Temperatur Eingang 2 bytes Farb- temperatur [1.002] Sperren Eingang 1 bit Boolesch Produkthandbuch 2CKA001373B5472 │236...
Seite 237 Kommunikationsobjekte Anwendung „Interner RTR“ Schieberegler Wert Name Objektfunktion Länge Datentyp Flags Ü [5.010] 1 byte Prozent Ü (0..100%) Wert [1 Byte] Unsigned [5.010] 1 byte Zählimpulse Ü (0…255) [6.010] Zählimpulse Wert [1 Byte] Signed 1 byte Ü (-128..127) Wert [2 Byte] Unsigned 2 bytes [7.001] Pulse Ü...
Seite 238 Kommunikationsobjekte Anwendung „Interner RTR“ Name Objektfunktion Länge Datentyp Flags Ü [9.001] Status [2 Byte] Float 2 bytes Temperatur (°C) [12.001] Zählimpulse Status [4 Byte] Unsigned 4 bytes vorzeichen- los) Eingang [13.001] Zählimpulse Status [4 Byte] Signed 4 bytes (vorzeichen- behaftet) [14.001] Drehbe- Status [4 Byte] Float...
Seite 239 Kommunikationsobjekte Anwendung „Interner RTR“ Jalousie Name Objektfunktion Länge Datentyp Flags Ü [1.008] Fahren AUF/AB Eingang/Ausgang 1 bit Ü Auf/Ab [5.001] Position Fahren Eingang/Ausgang 1 byte Prozent Ü (0..100%) [5.001] Position Lamelle Eingang/Ausgang 1 byte Prozent Ü (0..100%) Stopp/Lamellen- [1.008] Eingang/Ausgang 1 bit Ü...
Seite 240 Kommunikationsobjekte Anwendung „Interner RTR“ Lüfterschalter Name Objektfunktion Länge Datentyp Flags Ü Eingang/ [1.002] Ausgang x 1 bit Ü Ausgang Boolesch [5.100] Eingang/ 1 byte Lüfterstufe Ü Ausgang (0..255) Stufen Ausgang [5.100] Ausgang 1 byte Lüfterstufe Ü (0..255) [5.100] Status Ausgang Stufen Eingang/ 1 byte Lüfterstufe...
Seite 241 Kommunikationsobjekte Anwendung „Interner RTR“ RTR Bedienelement Name Objektfunktion Länge Datentyp Flags Ü Regelung Ein/Aus Eingang 1 bit [1.001] Schalten Ü (sekundär) Ein/Aus Anforderung Ausgang 1 bit [1.001] Schalten Ü (sekundär) [9.001] Externe Ist-Temperatur Eingang 2 bytes Ü Temperatur (°C) Störung Ist-Temperatur Eingang/Ausgang 1 bit [1.001] Schalten...
Seite 242 Kommunikationsobjekte Anwendung „Interner RTR“ Split Unit Control Name Objektfunktion Länge Datentyp Flags Ü [1.001] Regelung Ein/Aus Eingang/Ausgang 1 bit Ü Schalten [9.001] Solltemperatur Eingang/Ausgang 2 bytes Temperatur Ü (°C) [9.001] Isttemperatur Eingang 2 bytes Temperatur (°C) [5.001] Lüftergeschwindigkeit/ Ausgang 1 byte Prozent Ü...
Seite 243 Kommunikationsobjekte Anwendung „Interner RTR“ Audiosteuerung Name Objektfunktion Länge Datentyp Flags Ü [16.000] Zeichen Titel Eingang bytes (ASCII) [16.000] Zeichen Künstler Eingang bytes (ASCII) [16.000] Zeichen Album Eingang bytes (ASCII) 1 bit [1.001] Start/Stop Ü Play Eingang/Ausgang [5.010] Zählimpulse 1 byte Ü...
Seite 244 Kommunikationsobjekte Anwendung „Interner RTR“ VRV Bedienelement Name Objektfunktion Länge Datentyp Flags Ü Steuerung Ein/Aus [1.001] Ausgang 1 bit Ü anfordern Schalten [5.010] Lüftergeschwindigkeit Ausgang 1 byte Zählimpulse Ü anfordern (0..255) [5.010] Steuermodus anfordern Ausgang 1 byte Zählimpulse Ü (0.255) [9.010] Temperatursollwert Ausgang 2 bytes...
Seite 245 Bedienung Allgemeine Bedien- und Anzeigefunktionen Bedienung 10.1 Allgemeine Bedien- und Anzeigefunktionen Nach dem Anschluss des Geräts an die Stromversorgung, startet der Bootvorgang. Danach erscheint die parametrierte Hauptbedienseite (Homepage). Abb. 22: Übersicht Bedienung Pos. Beschreibung Informationsanzeige Anzeige aller durch Sensoren erfassten Informationen, wie z. B. Wetter. Übersichtsmenü...
Seite 246 Bedienung 10.2 Bedienelemente Bedienelemente werden zur Erfüllung der Grundfunktionen, wie z. B. „Schalten“, „Dimmen“, „Jalousie“, „Szenen“ und „RTR“ genutzt. Die Elemente können u. a. Schalter, Taster und Schieberegler enthalten. Somit gibt es: Tastbetrieb Ausführen der Funktion bei einmaligem Drücken Tippbetrieb Ausführen der Funktion bei Drücken und Halten Reglerbetrieb Verschieben eines Schiebereglers...
Seite 247 Bedienung 10.2.1 Grundstrukturen der Bedienelemente Abb. 23: Verschiedene Zustände desselben Bedienelements Pos. Beschreibung Bedienelement-Einstellungen Gerät aktiv Ist das Bedienelement aktiv, wird die Schaltfläche blau dargestellt. Gerät inaktiv Ist das Bedienelement inaktiv, wird die Schaltfläche weiß dargestellt. Name oder Kanalbezeichnung des Geräts Produkthandbuch 2CKA001373B5472 │247...
Seite 248 Bedienung 10.2.2 Weitere Grundprinzipien Abb. 24: Grundprinzipien Funktionsflächen von, z. B. Jalousie-Bedienelementen können die verschiedenen Schaltstellungen anhand wechselnder Symbole anzeigen (z. B. wechselnde farbliche Markierung im Symbol). Abb. 25: Weitere Grundprinzipien Voreinstellungen von Schritten oder Stufen (z. B. Dimmschritte, Lüfterstufen) werden z. B. mit verschiedenen Symbolen und Nummerierungen dargestellt.
Seite 249 Bedienung 10.2.3 Variable Bedienelemente Hinweis Die hier beschriebenen Basisversionen können weiter variiert werden. Taster (Basisversion) Mit Tastern können einfache Schalter realisiert werden. So sind Lichtschalter oder Schalter für einfache Schaltvorgänge anhand von Tastern möglich. Bedienelement Status Funktion Ein umschaltender Taster sendet bei Bedienung abwechselnd einen von zwei Schalter Werten aus und wechselt dabei zwischen zwei...
Seite 250 Bedienung Jalousie (Basisversion, kann weiter variiert werden z. B. mit Wertanzeige) Mit Jalousie-Bedienelementen kann die Ansteuerung von Jalousien, Markisen, Türen und anderen motorbetriebenen Aktoren realisiert werden. Bedienelement Status Funktion Über das Bedienelement können Jalousien bedient werden. Die Schaltfläche in der Mitte kann den Status anzeigen.
Seite 251 Bedienung Dimmer (Basisversion, kann weiter variiert werden z. B. mit Wertanzeige) Mit Dimmern können komfortable Lichtschalter mit Dimmfunktionen realisiert werden. Bedienelement Status Funktion Das Dimmer-Bedienelement verfügt über eine Taster-Schaltfläche zum Ein- / Ausschalten in der Mitte. In den Bedienelementeinstellungen Dimmer (zugänglich über die drei Punkte oben rechts) verfügt es zusätzlich über zwei Schaltflächen oben und unten zum schrittweisen Dimmen...
Seite 252 Bedienung Szenen (Basisversion) Mit dem Bedienelement „Szene“ kann der Benutzer sogenannte Szenen starten. In „Szenen“ können mehrere Aktionen zu einer Aktion zusammengefasst sein, sodass der Benutzer mit nur einem Tastendruck beispielsweise eine bestimmte Lichtstimmung schaffen kann (mehrere Dimmaktionen). Bedienelement Status Funktion Über das Bedienelement können verknüpfte Szenen geschaltet werden.
Seite 253 Bedienung Schieberegler Wert Mit Wertsendeelementen (Schieberegler) können Werte in verschiedenen Formaten ■ angezeigt und an andere Geräte gesendet werden. Bedienelement Status Funktion Mit Wertsendeelementen können Werte in verschiedenen Formaten angezeigt und an andere Geräte gesendet werden. Wertsendeelement (Schieberegler Wert) Mit dem „Schieberegler Wert“ können Werte mittels Schieberegler verändert werden.
Seite 254 Bedienung Audiosteuerung (Basisversion) Mit Hilfe dieses Bedienelements können alle Audioeinstellungen für angeschlossene Audiogeräte einfach gesteuert werden. Bedienelement Status Funktion Entsprechend den Voreinstellungen in der DCA können vielfältige Audiofunktionen direkt über Schaltflächen aufgerufen werden. Durch Tippen kann die Audiosteuerung Audiosteuerung gestartet/angehalten werden. Über die drei Punkte sind weitere Funktionen wie z.
Seite 255 Bedienung 10.3 Besondere Funktionen 10.3.1 Zugriff auf Systemeinstellungen Es besteht die Möglichkeit, den Zugriff auf die Systemeinstellungen mit einem Passwort (PIN- Code) einzuschränken. Hinweis Die Festlegung des PIN-Codes erfolgt über die DCA. 10.3.2 Zurück zur vorherigen Seite Durch Wischen nach links kann die vorherige Seite wieder geöffnet werden. Produkthandbuch 2CKA001373B5472 │255...
Seite 256 Bedienung 10.3.3 Stör- und Alarmmeldungen Über die Benachrichtigungszentrale bietet das Display Schutz und Information. So können Informationen zu Fehlfunktionen oder Störungen eingesehen werden. Meldekontakte, Sensoren und deren Funktionsfähigkeit können überwacht werden. Die im Stör- oder Meldefall gewünschten Meldungen können individuell eingestellt werden (siehe Kapitel 7.10 „Konfiguration der Anwendungen und Anwendungsseiten“...
Seite 257 Bedienung Meldungen (Nachrichten) auf microSD-Karte exportieren: Bestätigte und archivierte Meldungen können exportiert werden. 1. Im Archiv auf die Schaltfläche Alle auf SD-karte kopieren tippen. – Die Daten werden auf eine SD-Karte kopiert. Hinweis Bitte beachten, dass sich eine SD-Karte im Gerät befinden muss. Hinweis Die Exportfunktion muss parametriert sein! Meldungen (Nachrichten) löschen:...
Seite 258 Bedienung 10.3.4 Zeitprogramme Über Zeitprogramme können Funktionen entsprechend der Uhrzeit automatisch aufgerufen werden. So kann z.B. die Urlaubsfunktion gestartet und eingerichtet werden. Die Anwendung Zeitprogramme wird wie folgt aufgerufen: 1. Auf der Hauptbedienseite (Homepage) unten auf das Uhren-Symbol tippen. – Die Zeitprogrammübersicht wird geöffnet.
Seite 259 Bedienung Urlaubsfunktion einrichten 1. In die Ansicht "Urlaub" wechseln. 2. Durch Betätigung des Häkchens die Urlaubsfunktion aktivieren. 3. Ferienstart und -ende festlegen. Hierfür das Scrollelement benutzen. 4. Auf OK tippen. – Über die Bearbeitungsfunktion der einzelnen Zeitprogramme kann nun bestimmt werden, welche Zeitprogramme während des Urlaubs ablaufen sollen.
Seite 260 Bedienung 10.4 microSD-Karte (SDHC) einschieben Hinweis Zugriff auf den Karteneinschub ist nur im ausgebauten Zustand möglich, siehe „Demontage“ auf Seite 35. Abb. 28: microSD-Karte (SDHC) einschieben Hinweis – Datenübertragung in das Gerät per microSD-Karte nur mit bestehender Stromversorgung! ® – Versorgung Busch-Installationsbus KNX / free@home Bus muss angeschlossen sein!
Seite 261 Bedienung 10.5 Systemeinstellungen Innerhalb der Systemeinstellungen können allgemeine das Gerät betreffende Einstellungen vorgenommen werden. Diese werden nachfolgend beschrieben. Abb. 29: Systemeinstellungen Die Systemeinstellungen werden wie folgt aufgerufen: 1. Ausgehend von der Startseite zum Zahnradsymbol navigieren. – Durch Scrollen kann durch die verschiedenen Systemeinstellungen navigiert werden. Produkthandbuch 2CKA001373B5472 │261...
Seite 262 Bedienung Es stehen die folgenden Bereiche zur Verfügung: Pos. Bezeichnung Beschreibung In diesem Bereich können alle das Display betreffenden Einstellungen vorgenommen werden: Helligkeit: ■ Display Näherungssensor: ■ Haptisches Feedback ■ Putzsperre ■ Über die Option Thema kann die optische Darstellung des Thema Displays angepasst werden.
Seite 263 Bedienung 10.5.1 Systemeinstellungen - Display In den Systemeinstellungen unter „Display“ können allgemeine Einstellungen, wie beispielsweise die Bildschirmhelligkeit und das Layout, festgelegt werden Helligkeit einstellen Durch Wischen des Schiebereglers nach oben und unten kann die Displayhelligkeit ■ angepasst werden. Durch Aktivieren des Kontrollkästchens „Helligkeit automatisch anpassen“, erfolgt die ■...
Seite 264 Bedienung Haptisches Feedback aktivieren Bei Aktivierung gibt das Display bei Nutzung ein haptisches Feedback durch Vibration. ■ Abb. 32: Haptisches Feedback Putzsperre aktivieren Um während der Reinigung des Displays ungewünschte Eingaben zu verhindern, kann das ■ Display in einen 30-sekündigen Reinigungsmodus versetzt werden. 1.
Seite 265 Bedienung 10.5.2 Systemeinstellungen - Thema Durch Wischen nach oben und unten wird das Farbthema des Displays (Helligkeitsabhängig, Thema dunkel, Thema hell) geändert. Bei Wahl von Helligkeitsabhängig kann über Wischen nach Rechts mittels Schieberegler die Helligkeitsstufe (1 … 5) eingestellt werden. Produkthandbuch 2CKA001373B5472 │265...
Seite 266 Bedienung 10.5.3 Systemeinstellungen - Datum und Uhrzeit In den Zeit- und Datumseinstellungen können alle relevanten Zeit- und Datumsangaben festgelegt werden. Sofern die Zeit- und Datumseinstellungen automatisch durch die ETS vergeben wurden, können diese nicht angepasst werden (ausgegraute Optionen). Die folgenden Angaben können eingestellt werden: Jahr ■...
Seite 267 Bedienung 10.5.4 Systemeinstellungen - Benutzereinstellungen Innerhalb der Benutzereinstellungen kann die Sprache des Displays eingestellt werden. Dazu mittels Scrollen von oben nach unten eine der verfügbaren Sprachen auswählen. Produkthandbuch 2CKA001373B5472 │267...
Seite 268 Bedienung 10.5.5 Systemeinstellungen - Bildschirmschoner Bildschirmschoner einstellen Bei Nichtnutzung des Displays, kann ein Bildschirmschoner aktiviert werden. Hierbei kann zwischen einer Uhr, Slideshow, Wetter und Wetterdaten ausgewählt werden. Befindet sich eine microSD-Karte (SDHC) mit geeigneten Bildern im Gerät, wählen Sie über das Klappmenü einen Bildschirmschoner aus.
Seite 269 Bedienung 10.5.6 Systemeinstellungen - Inbetriebnahme Alle KNX-Einstellungen für das Gerät erfolgen über das Inbetriebnahmetool DCA, das Bestandteil der speziellen ETS-App ist, siehe „microSD-Karte (SDHC) einschieben“ auf Seite 260. Die Übertragung der ETS Daten erfolgt über die KNX-Schnittstelle. Inbetriebnahme Eine Programmierung ist nur dann möglich, wenn zuvor der Programmiermodus aktiviert wurde. Der Programmiermodus dient dazu, eine physikalische Adresse zu vergeben, die für die Programmierung über die ETS benötigt wird.
Seite 270 Bedienung 10.5.7 Systemeinstellungen - Firmwareupdate Softwareupdates werden mit Hilfe der SD-Karte durchgeführt. Abb. 37: Firmware-Update über SD-Karte 1. Unter Systemeinstellungen in das Menü „Firmware aktualisieren“ wechseln. 2. Auf die Schaltfläche „Update über SD-Karte“ tippen. – Das System sucht anschließend nach verfügbaren Updates. Befindet sich eine Update- Datei auf der SD-Karte, wird diese im Dialog aufgelistet.
Seite 271 Bedienung 10.5.8 Systemeinstellungen - Über Auf dieser Seite stehen allgemeine Systeminformationen. Produkthandbuch 2CKA001373B5472 │271...
Seite 272 Update Update Die Update- / Konfigurations-Datei kann auf eine microSD-Karte übertragen werden, siehe „microSD-Karte (SDHC) einschieben“ auf Seite 260. Diese microSD-Karte kann in das Display eingesteckt werden um die Daten zu übertragen. Hinweis Die micro-SD-Karte muss vor der Verwendung mit FAT32 formatiert werden. ■...
Seite 273 Wartung Wartung 12.1 Reinigung Hinweis Beachten Sie die Funktion "Putzsperre", siehe Kapitel 10.5 „Systemeinstellungen“ auf Seite 261. Achtung ! – Geräteschaden ! Durch Aufsprühen von Reinigungsmitteln können diese durch Spalten in das ■ Gerät eindringen. – Sprühen Sie keine Reinigungsmittel direkt auf das Gerät. Durch aggressive Reinigungsmittel besteht die Gefahr, dass die Oberfläche ■...
Seite 274 Notizen Notizen Produkthandbuch 2CKA001373B5472 │274...
Seite 275 Index Index „RTR Bedienelement“ ..........66, 119 „Schalter“..............65, 82 Alarmfunktionen ..............230 „Schieberegler Dimmer“ ..........65, 96 Alarmfunktionen — Kondenswasseralarm ......230 „Schieberegler Wert“ ..........66, 104 Alarmfunktionen — Taupunktalarm ........230 „Split Unit Control“ ............67 Alarmfunktionen — Temperatur Frostalarm HVAC- u. RHCC- „Szene“..............66, 117 Status (°C) ..............
Seite 276 Index Deaktivieren Ausschaltmöglichkeit ....... 114 Automatik ..........131 Freigabe Kommunikationsobjekt „Sperren“ 1 Bit ..116 Kühlen ............132 Name des Bedienelements .......... 114 Lüfter ............132 Objekttyp ..............114 Trocknen ..........132 Bedienelement „RGBW Bedienung“ Schrittweite der manuellen Sollwertverstellung .....130 Art der Farbe/weiß...
Seite 277 Index Einstellungen Fan Coil Unit — Lüftergeschwindigkeit/-stufe x Kombinierter Heiz- und Kühlbetrieb — Ausgabe Stellgröße bis Stellgröße (0 - 255) ..........237 Heizen und Kühlen ............215 Einstellungen Fan Coil Unit — Kombinierter Heiz- und Kühlbetrieb — Betriebsmodus nach Lüftergeschwindigkeitsbegrenzung/- stufenbegrenzung Reset ................215 bei Ecobetrieb ...............
Seite 278 Index Regelung Kühlen — I-Anteil ..........204 Sollwertverstellung — max. manuelle Anhebung beim Regelung Kühlen — P-Anteil ..........204 Kühlbetrieb (0 - 9°C) .............223 Regelung Zusatzstufe Heizen ........... 197 Sollwertverstellung — Schrittweite der manuellen Regelung Zusatzstufe Heizen — Art der Stellgröße ..197 Sollwertverstellung ............223 Regelung Zusatzstufe Heizen —...
Seite 279 Index Temperaturerfassung — Gewichtung der internen Messung Zeitprogramme ..............286 (0..100%) ..............226 Zielgruppe ................15 Temperaturerfassung — Stellgröße bei Störung (0 - 255) 228 Zubehör ................21 Temperaturerfassung — Überwachung Temperaturerfassung Zugriff auf Systemeinstellungen .........283 ..................228 Zurück zur vorherigen Seite ..........283 Temperaturerfassung —...
Seite 280 Busch-Jaeger Elektro GmbH Ein Unternehmen der ABB Gruppe Freisenbergstraße 2 58513 Lüdenscheid https://BUSCH-JAEGER.de info.bje@de.abb.com Kundenservice: Tel.: +49 2351 956-1600 Fax: +49 2351 956-1700 © Copyright 2023 Busch-Jaeger Elektro GmbH Alle Rechte vorbehalten...
