Montage
12
9. Schieben Sie den Filtratschlauch in die Muffe der Winkelverschraubung und drücken Sie ihn
bis zum Anschlag hinein.In der Muffe befindet sich ein O-Ring, so dass beim Hineinschieben
ein Druckpunkt überwunden werden muss.
10. Schieben Sie den Halteschlitten mit dem Filterelement auf das Führungsrohr.
11. Lassen Sie den Halteschlitten mit dem Filterelement an der Kette am Führungsrohr bis zum
Anschlag hinab. Sichern Sie das Ende der Kette am Geländer.
Die Filtereinheit muss sich komplett unter der Wasseroberfläche befinden.
3.3.4

Montage der Kontrollbox

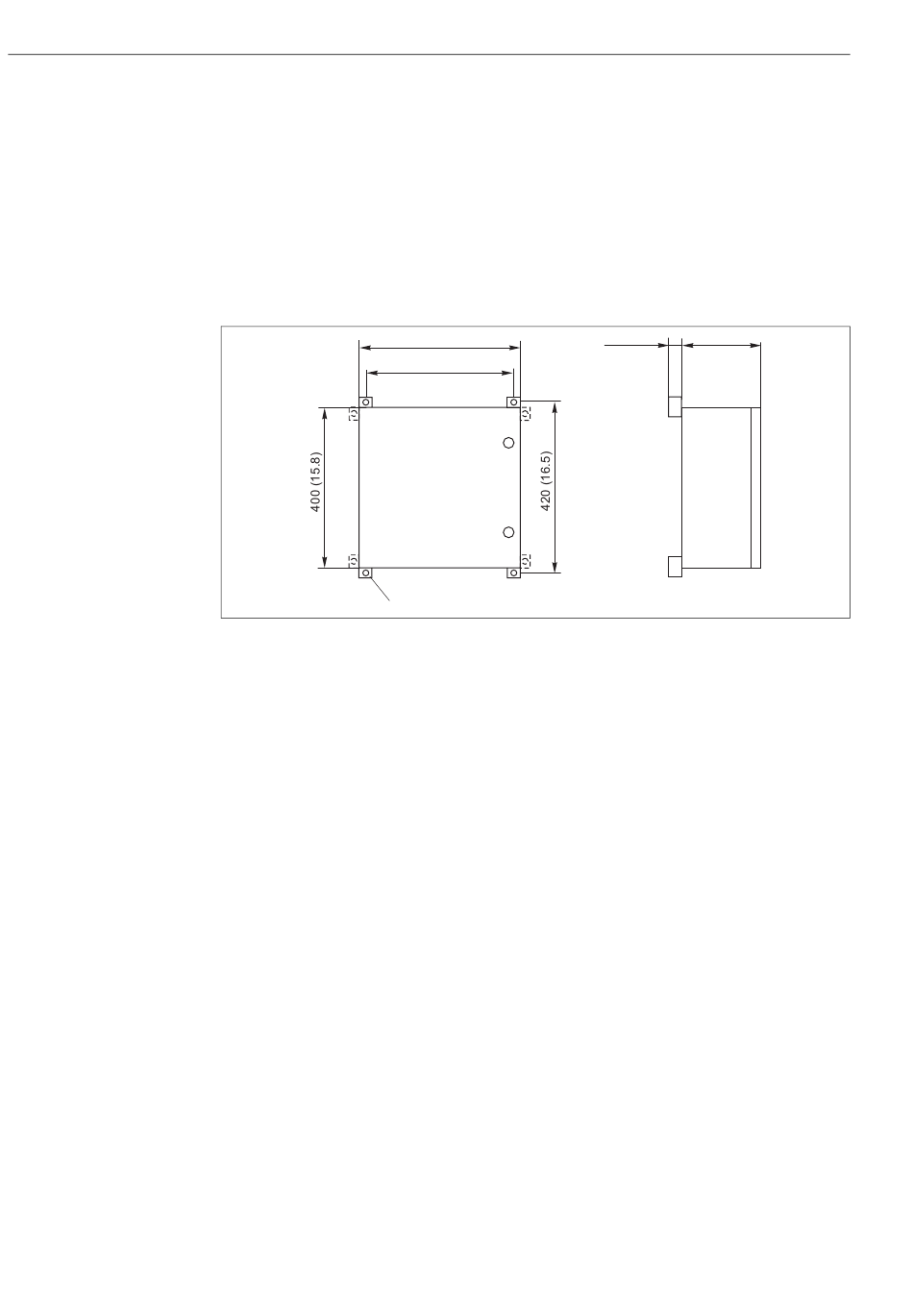

Abb. 8: Abmessungen Kontrollbox, links Vorderansicht, rechts Seitenansicht
Die Kontrollbox wird mit zwei Schellen zur Montage am Geländer und mit vier Kunststoffkonsolen
zur Montage an einer Mauer geliefert.
1. Montieren Sie die Schellen bzw. die Konsolen an die dafür vorgesehenen Bohrungen auf der
Rückseite der Kontrollbox. Die Schellen müssen dabei an den oberen Bohrungen angebracht
werden.
2. Geländermontage:
– Schrauben Sie die Schellen am obersten, waagerecht verlaufenden Geländerrohr, dicht bei
der Filterstation, fest.
– Damit der Kasten gerade hängt, muss der mitgelieferte Gummipuffer auf der Rückseite des
Kastens angebracht werden.
Bohren Sie dazu ein Loch Ø 4 mm (0,16") mittig in der Position in den Kasten, an der dar-
unter sich ein waagerechtes Geländerrohr befindet.
– Befestigen Sie den Gummipuffer mit der mitgelieferten Kreuzschlitzschraube.
3. Mauermontage:
– Halten Sie den Kasten mit den angeschraubten Konsolen an die Mauer und markieren Sie
die Bohrungen.
– Bohren Sie anschließend die Löcher und verwenden Sie zum Befestigen des Kastens an der
Mauer die mitgelieferten Ankerbolzen.
400 (15.8)
327 (12.9)
4 x Ø 8.5 (0.33)
Stamoclean CAT430
30 (1.18) 200 (7.87)
mm (inch)
