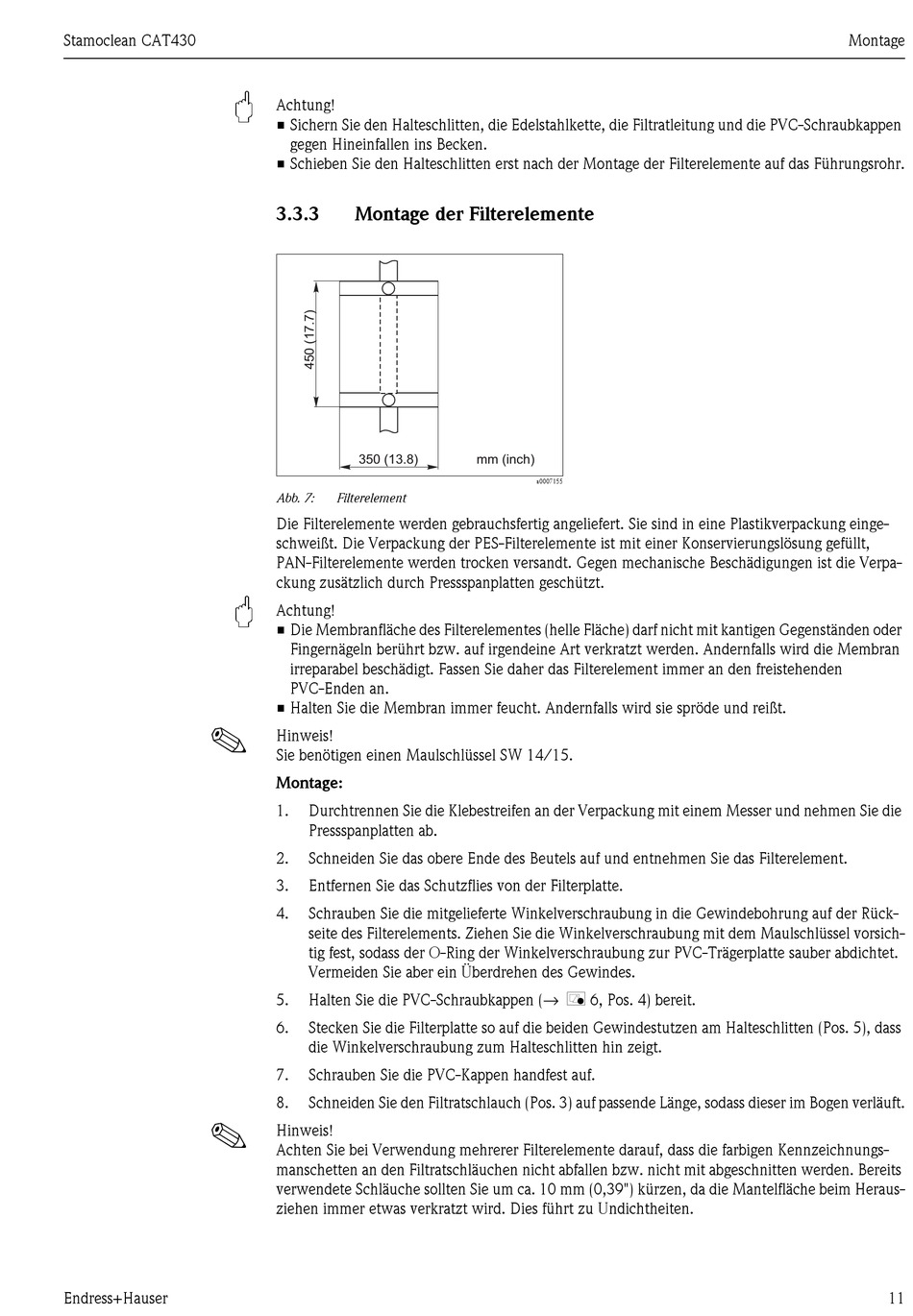

Montage Der Filterelemente - Endress+Hauser Stamoclean CAT430 Betriebsanleitung

Stamoclean CAT430
"
"
!
!
Endress+Hauser
Achtung!
• Sichern Sie den Halteschlitten, die Edelstahlkette, die Filtratleitung und die PVC-Schraubkappen
gegen Hineinfallen ins Becken.
• Schieben Sie den Halteschlitten erst nach der Montage der Filterelemente auf das Führungsrohr.
3.3.3

Montage der Filterelemente

350 (13.8)
Abb. 7: Filterelement
Die Filterelemente werden gebrauchsfertig angeliefert. Sie sind in eine Plastikverpackung einge-
schweißt. Die Verpackung der PES-Filterelemente ist mit einer Konservierungslösung gefüllt,
PAN-Filterelemente werden trocken versandt. Gegen mechanische Beschädigungen ist die Verpa-
ckung zusätzlich durch Pressspanplatten geschützt.
Achtung!
• Die Membranfläche des Filterelementes (helle Fläche) darf nicht mit kantigen Gegenständen oder
Fingernägeln berührt bzw. auf irgendeine Art verkratzt werden. Andernfalls wird die Membran
irreparabel beschädigt. Fassen Sie daher das Filterelement immer an den freistehenden
PVC-Enden an.
• Halten Sie die Membran immer feucht. Andernfalls wird sie spröde und reißt.
Hinweis!
Sie benötigen einen Maulschlüssel SW 14/15.
Montage:
1. Durchtrennen Sie die Klebestreifen an der Verpackung mit einem Messer und nehmen Sie die
Pressspanplatten ab.
2. Schneiden Sie das obere Ende des Beutels auf und entnehmen Sie das Filterelement.
3. Entfernen Sie das Schutzflies von der Filterplatte.
4. Schrauben Sie die mitgelieferte Winkelverschraubung in die Gewindebohrung auf der Rück-
seite des Filterelements. Ziehen Sie die Winkelverschraubung mit dem Maulschlüssel vorsich-
tig fest, sodass der O-Ring der Winkelverschraubung zur PVC-Trägerplatte sauber abdichtet.
Vermeiden Sie aber ein Überdrehen des Gewindes.
Halten Sie die PVC-Schraubkappen (→ å 6, Pos. 4) bereit.
5.
6. Stecken Sie die Filterplatte so auf die beiden Gewindestutzen am Halteschlitten (Pos. 5), dass
die Winkelverschraubung zum Halteschlitten hin zeigt.
7. Schrauben Sie die PVC-Kappen handfest auf.
8. Schneiden Sie den Filtratschlauch (Pos. 3) auf passende Länge, sodass dieser im Bogen verläuft.
Hinweis!
Achten Sie bei Verwendung mehrerer Filterelemente darauf, dass die farbigen Kennzeichnungs-
manschetten an den Filtratschläuchen nicht abfallen bzw. nicht mit abgeschnitten werden. Bereits
verwendete Schläuche sollten Sie um ca. 10 mm (0,39") kürzen, da die Mantelfläche beim Heraus-
ziehen immer etwas verkratzt wird. Dies führt zu Undichtheiten.
mm (inch)
a0007155
Montage
11
