Einstell- und Bedienebenen

Die Bedienung des Reglers erfolgt über vier Einstell- oder Bedienebenen.
Nach dem Einschalten befindet sich das Gerät automatisch in der Arbeitsebene.
Arbeitsebene (↗6)
Durch Drücken der Taste
Der Sollwert und andere Parameter können mit den Tasten
Jede Einstellung ist mit der Taste
Es folgen drei Bedienebenen zur Parametereinstellung. Sie werden durch gleichzeitiges
Betätigen der Tasten

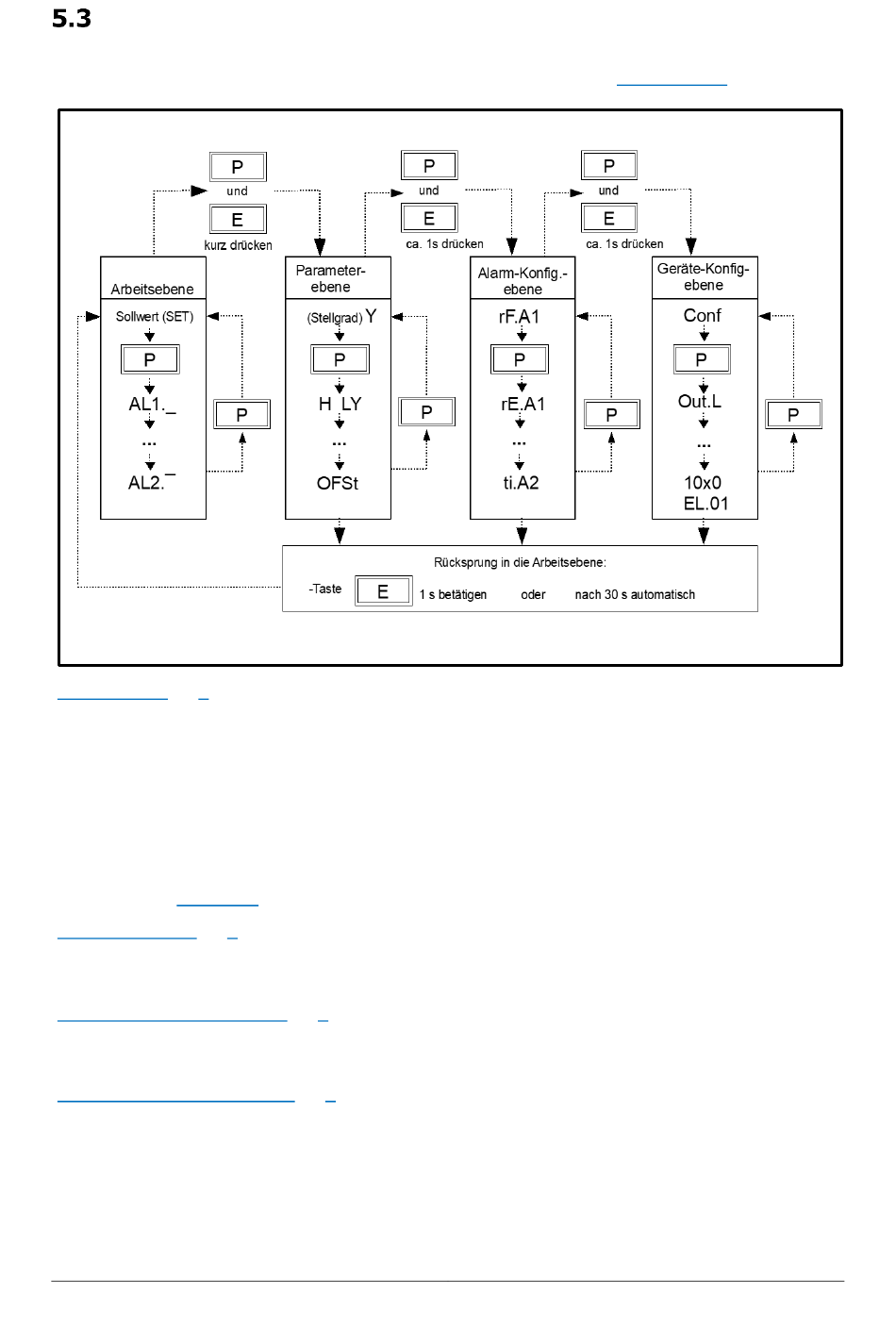

weitergeschaltet (siehe Abbildung). Die Anwahl und die Einstellung der Parameter erfolgen
wie in der Arbeitsebene. Durch Halten der Taste
wieder in das Grundbild
Parameterebene (↗7)
In der Parameterebene erfolgt die Anpassung des Reglers an die Regelstrecke und die Ein-
stellung von Funktionskriterien.
Alarm-Konfigurationsebene
In der Alarm-Konfigurationsebene werden die Parameter für die Alarmüberwachung einge-
stellt.
Geräte-Konfigurationsebene
In der Geräte-Konfigurationsebene werden die grundlegenden Konfigurationen des Reglers
eingestellt. Diese Einstellungen müssen bei der ersten Inbetriebnahme des Reglers als
Erstes vorgenommen werden!
RT1000-X-XX-X-000-X_DE_V1.01
Grundbild
können nacheinander die anderen Parameter aufgerufen werden.
P
zu bestätigen.
E
+ erreicht. Durch Halten der Tasten (ca. 1 s) wird zur nächsten Ebene
P E
zurückgesprungen.
(↗8)
(↗9)
AUF/AB eingestellt werden.
(1 s) oder automatisch nach 30 s wird
E
