Selbstoptimierung

Der Optimierungsalgorithmus ermittelt im geschlossenen Regelkreis die Kenndaten der Strecke
und errechnet die in einem weiten Bereich gültigen Rückführungsparameter (xp, Tv, Tn) und
die Schaltzykluszeit eines PID -Reglers.

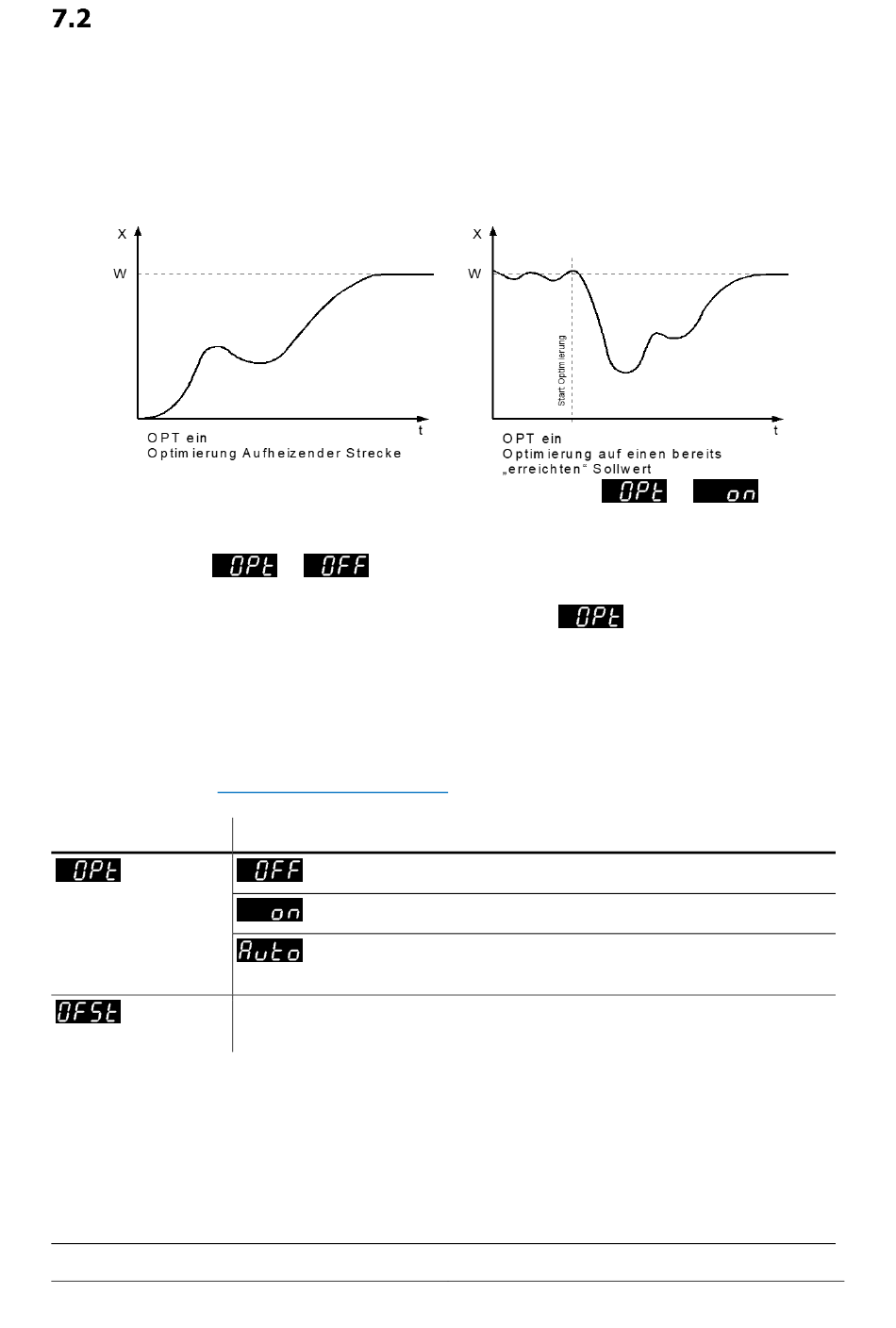

Die Optimierung erfolgt beim Anfahren kurz vor dem eingestellten Sollwert (s. Abb. links).
Bei der Optimierung auf einem bereits erreichten Sollwert erfolgt zunächst eine Temperatur-
absenkung um ca. 5 % vom Messbereich, um die Streckenverstärkung optimal zu erfassen (s.
Abb. rechts).
Der Optimierungsalgorithmus kann jederzeit durch Anwahl von
werden. Nach Berechnung der Rückführungsparameter führt der Regler den Istwert automa-
tisch auf den aktuellen Sollwert.
Durch Anwahl von
Ist die Selbstoptimierung aktiv blinkt in der Sollwertanzeige
wert.
Bedingung für die Durchführung der Selbstoptimierung:
• Der eingestellte Sollwert muss mindestens 5 % des Messbereichsumfangs
betragen.
• Es darf kein Fühlerfehler vorliegen.
• Die Anfahrschaltung (Softstart)
Parameter
Selbstoptimierung
Istwert-Offset
Dieser Parameter dient der Korrektur des Eingangssignals z. B. bei:
• einer Korrektur eines Gradienten zwischen Messstelle und Fühlerspitze,
• einem Leitungsabgleich bei 2-Leiter-Pt100
• einer Korrektur der Regelabweichung bei P- oder PD-Stellverhalten.
Es ist zu beachten, dass der korrigierte Temperaturistwert die Messbereichsgrenzen nicht
unter- bzw. überschreitet.
(*): Werkseinstellung
RT1000-X-XX-X-000-X_DE_V1.01
Parameterebene
= kann ein Optimierungsvorgang abgebrochen werden.
Einstellbereich
Selbstoptimierung außer Betrieb
Selbstoptimierung einmalig aktiv
Automatische Auslösung der Selbstoptimierung nach
jedem Einschalten des Reglers.
OFF (*) ; -999 ... 1000 K
darf nicht aktiv sein.
= ausgelöst
im Wechsel mit dem Soll-
(*)
