Parameter
Alarmkonfiguration
(Reference.Alarm 1)
Schaltverhalten des
Relais bei Alarm 1
Anzeige der
Front-LED bei Alarm 1
Startverhalten Alarm 1
Delay time Alarm 1
Reference. Alarm 2
Relais Alarm 2
Front-LED Alarm 2
Startverhalten Alarm 2
Delay time Alarm 2
(*): Werkseinstellung
RT1000-X-XX-X-000-X_DE_V1.01

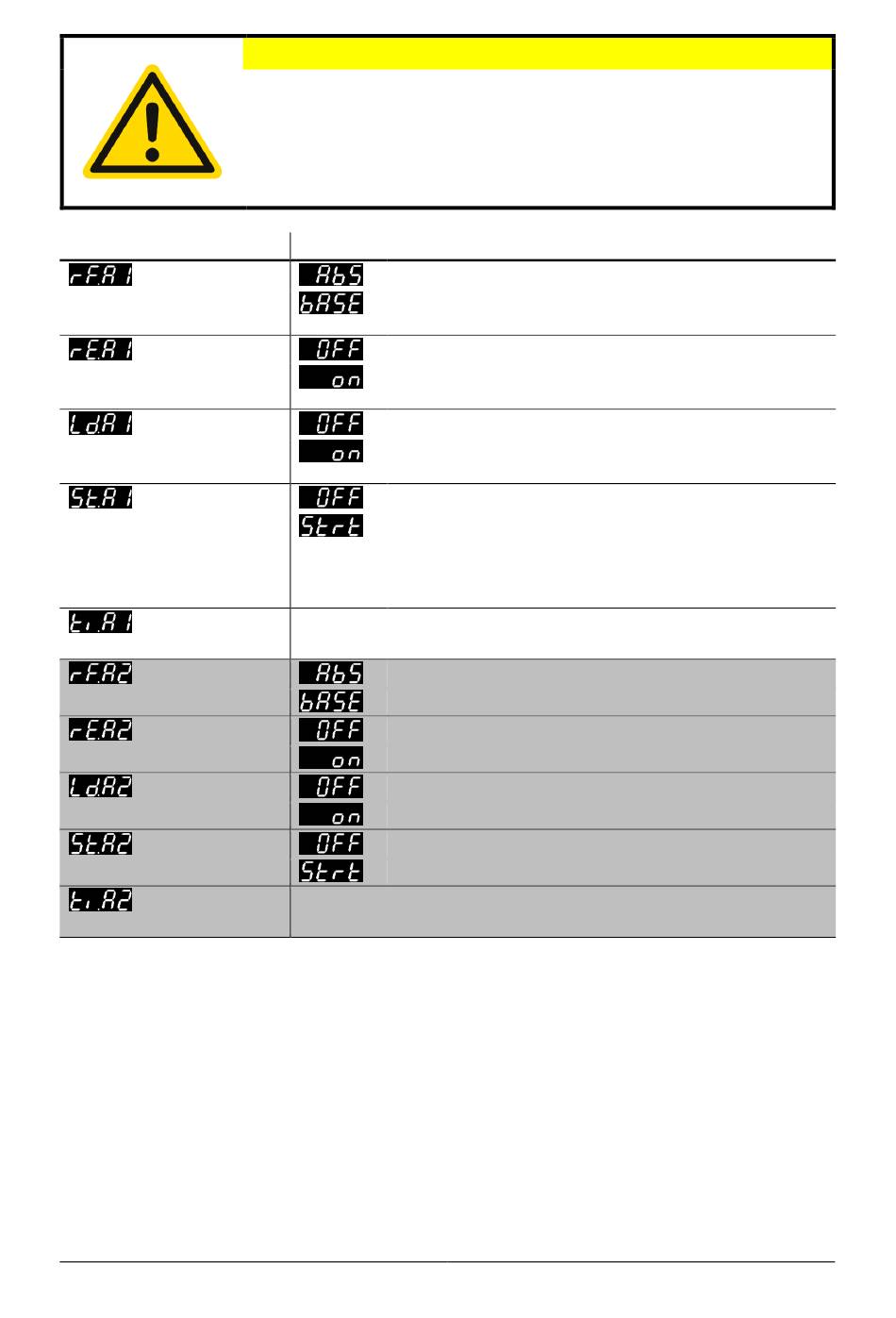

Alarm-Konfigurationsebene
VORSICHT!
Bei Fühler- und Leitungsfehlern reagieren die Alarme wie bei einem
Messbereichsüberlauf:
Temperaturwert = obere Messbereichsgrenze
Alarmkontakte bieten keinen Schutz gegen alle Fehlermöglichkeiten.
Gegebenenfalls empfiehlt
unabhängigen Überwachungsgerätes.
Einstellbereich
Absolut
Relativ zum Sollwert (Based on Setpoint)
Relais ist ausgeschaltet, wenn der Alarm 1 aktiv ist
Relais ist eingeschaltet, wenn der Alarm 1 aktiv ist
LED leuchtet nicht, wenn der Alarm 1 aktiv ist
LED leuchtet, wenn der Alarm 1 aktiv ist
Startverhalten deaktiviert
Startverhalten aktiv
Die Temperatur muss einmal den Toleranzbereich
erreichen. Erst danach löst der Alarm bei Grenzwert-
verletzung aus.
OFF (*) , 1 ... 1000 s
Absolut
Based on Setpont
Relais ist ausgeschaltet, wenn der Alarm 2 aktiv ist
Relais ist eingeschaltet, wenn der Alarm 2 aktiv ist
LED leuchtet nicht, wenn der Alarm 2 aktiv ist
LED leuchtet, wenn der Alarm 2 aktiv ist
Startverhalten deaktiviert
Startverhalten aktiv
OFF , 1 ... 1000 s
(*)
sich der Einsatz
(*)
(*)
(*)
(*)
eines zweiten,
(*)
(*)
(*)
(*)
