systeQ-M-M-B2H
systeQ-M-M-B2H-ESC
3.4

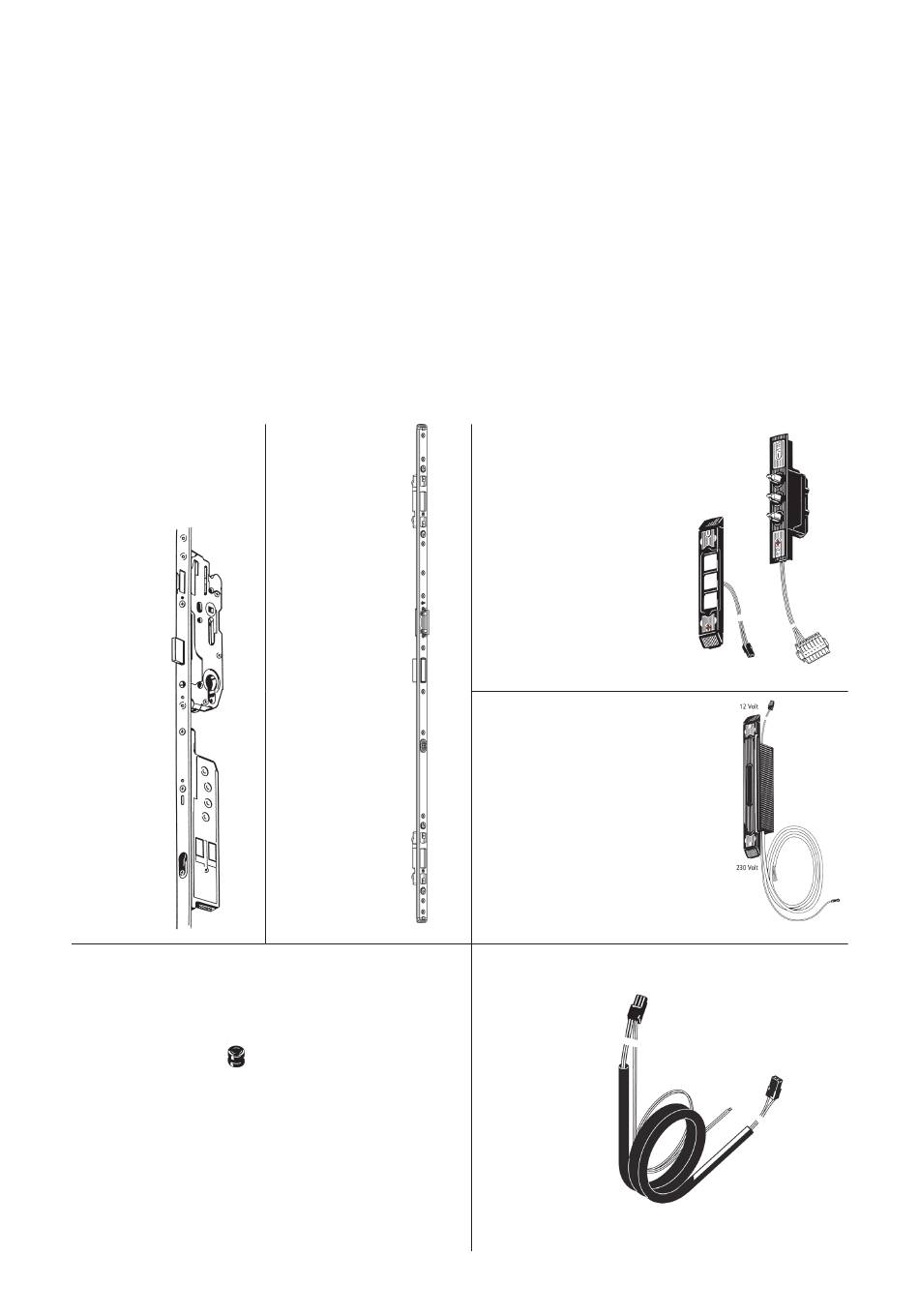

ANSCHLUSS-SET 4 – STANDARD – BEI BAUSEITIGER ANSTEUERUNG UND
INTERNER STROMVERSORGUNG – OHNE STEUERUNG/MIT SCHALTNETZTEIL
Funktionen:
• Öffnungsimpuls über eine Gegensprechanlage
• Anschluss einer externen Kontroll-LED
Systemkomponenten:
Mehrfachverriegelung
systeQ-M-M-B2H/
systeQ-M-M-B2H-ESC
inkl. elektromotorischer
Antriebseinheit
Kabelschutzelemente zur sicheren Kabelverlegung:
Kabelschutzbuchsen
12
profilbezogene
Schließ leiste +
separat zu
bestel len der
Kontaktmagnet
für den
Motorantrieb
profilabhängige Stößelkontakte
Kabelanschluss (Länge 4.000 mm) mit
Multifunktionsstecker vorkonfektioniert
Kontaktfläche
Kabelanschluss (Länge 250 mm)
vorkonfektioniert
profilabhängiges Schaltnetzteil
zur Montage im Türrahmen
230 V AC Eingang/12 V DC Ausgang,
Kabelanschlüsse 230 V
(Länge 3.000 mm - Aufputzkabel),
Erdungskabel (Länge 400 mm) und
12 V (Länge 200 mm)
vorkonfektioniert
Anschlusskabel 4-adrig | 1 m | mit zwei Steckern
