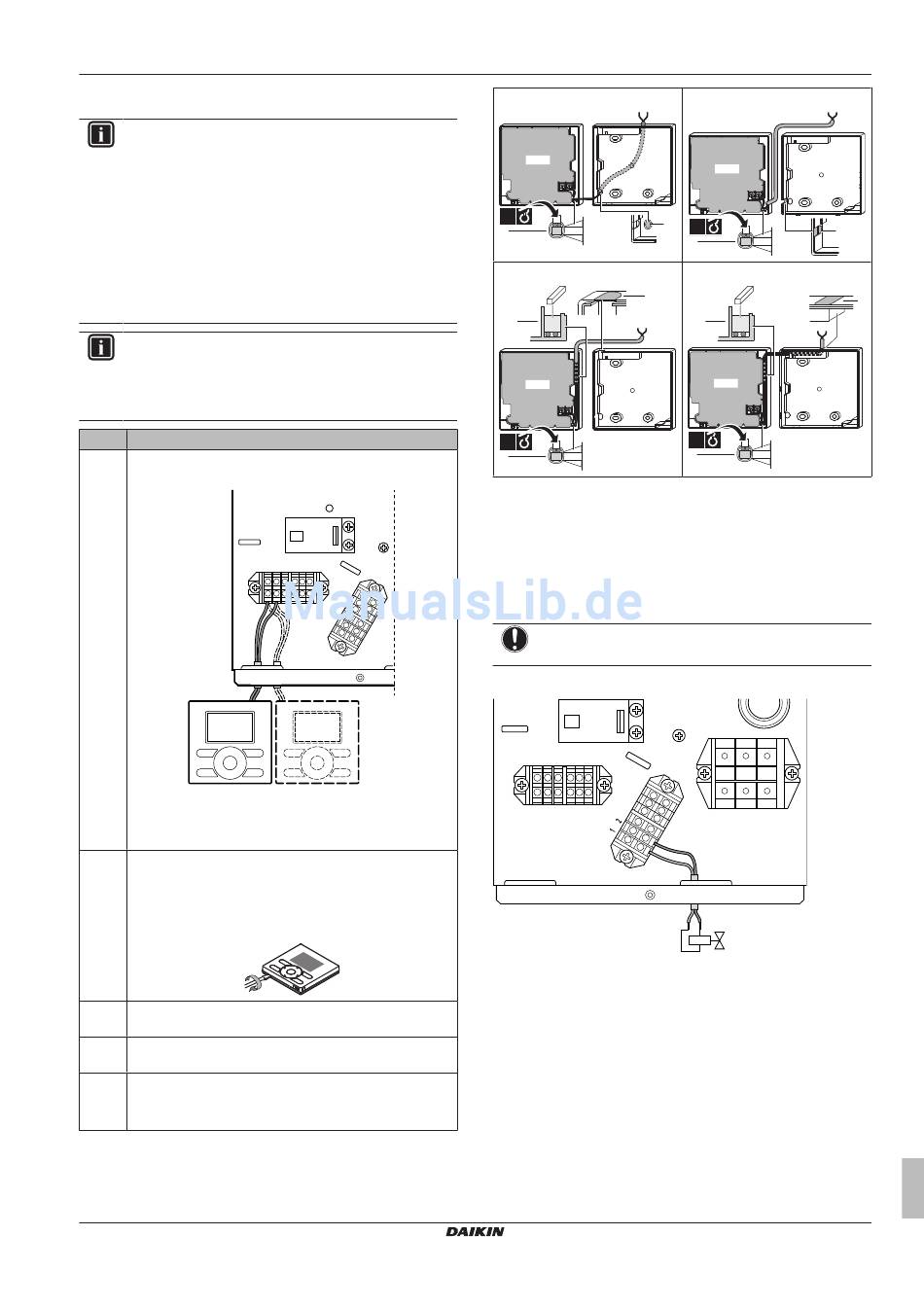

4.4.3 So schließen Sie die Bedieneinheit an
INFORMATION
▪ Wenn der Steuerungskasten EKCB07CAV3 NICHT Teil
des Systems ist, schließen Sie die Bedieneinheit direkt
an das Außengerät an.
▪ Wenn der Steuerungskasten EKCB07CAV3 Teil des
Systems ist, können Sie die Bedieneinheit auch an den
Steuerungskasten anschließen. Schließen Sie hierzu
die Bedieneinheit an die Klemmen X2M/20+21 des
Steuerungskastens an und schließen Sie dann den
Steuerungskasten an das Außengerät an, indem Sie
X2M/20+21 an
Außengeräts anschließen.
INFORMATION
Details zum Anschließen der Bedieneinheit an den
Steuerungskasten finden Sie im Referenzhandbuch für
den Monteur oder in der Installationsanleitung des
Steuerungskastens.
Nr.
1 Schließen Sie das Kabel der Bedieneinheit an das
Außengerät an.
A5P
a
a Haupt-Bedieneinheit
b Optionale Bedieneinheit
2 Stecken Sie einen Schraubendreher in die Schlitze unter
der Bedieneinheit und nehmen Sie die Frontblende
vorsichtig von der Rückblende ab.
Die Platine befindet sich in der Frontblende der
Bedieneinheit. Vermeiden Sie Beschädigungen.
3 Befestigen Sie die Rückblende der Bedieneinheit an der
Wand.
4 Führen Sie die Anschlüsse wie in 4A, 4B, 4C oder 4D
gezeigt durch.
5 Bringen Sie die Frontblende wieder an der Rückblende an.
Achten Sie beim Befestigen der Frontblende am Gerät
darauf, dass die Kabel NICHT eingeklemmt werden.
(a) Die Haupt-Bedieneinheit ist für den Betrieb erforderlich,
muss aber separat bestellt werden (obligatorische Option).
EBLQ+EDLQ05+07CAV3
Daikin Altherma - Niedertemperatur-Monobloc
4P403578-1B – 2015.10
die Klemmen X5M/1+2 des
Aktion
1 2
X5M
A5P
b
(a)
4A Von der Rückseite
PCB
1×
a
b
4C Von oben
a
b
PCB
1×
b
a Schneiden Sie diesen Teil für die Durchführung der Kabel
mit einer Kneifzange oder dergleichen aus.
b Befestigen Sie die Kabel mit dem Kabelhalter und der
Klemme am vorderen Teil des Gehäuses.
4.4.4 So schließen Sie das Absperrventil an
1 Schließen Sie das Ventilsteuerkabel an die entsprechenden
Klemmen wie in der Abbildung unten dargestellt an.
HINWEIS
Schließen Sie nur NO-Ventile (Öffner) an.
NO
X5M
X3M
4 Installation
4B Von der linken Seite
PCB
1×
a
b
4D Von oben Mitte
b
PCB
1×
b
X4M
M2S
Installationsanleitung
11
