Verwandte Anleitungen für Küppersbusch IKDU 9900.0PW
Inhaltszusammenfassung für Küppersbusch IKDU 9900.0PW

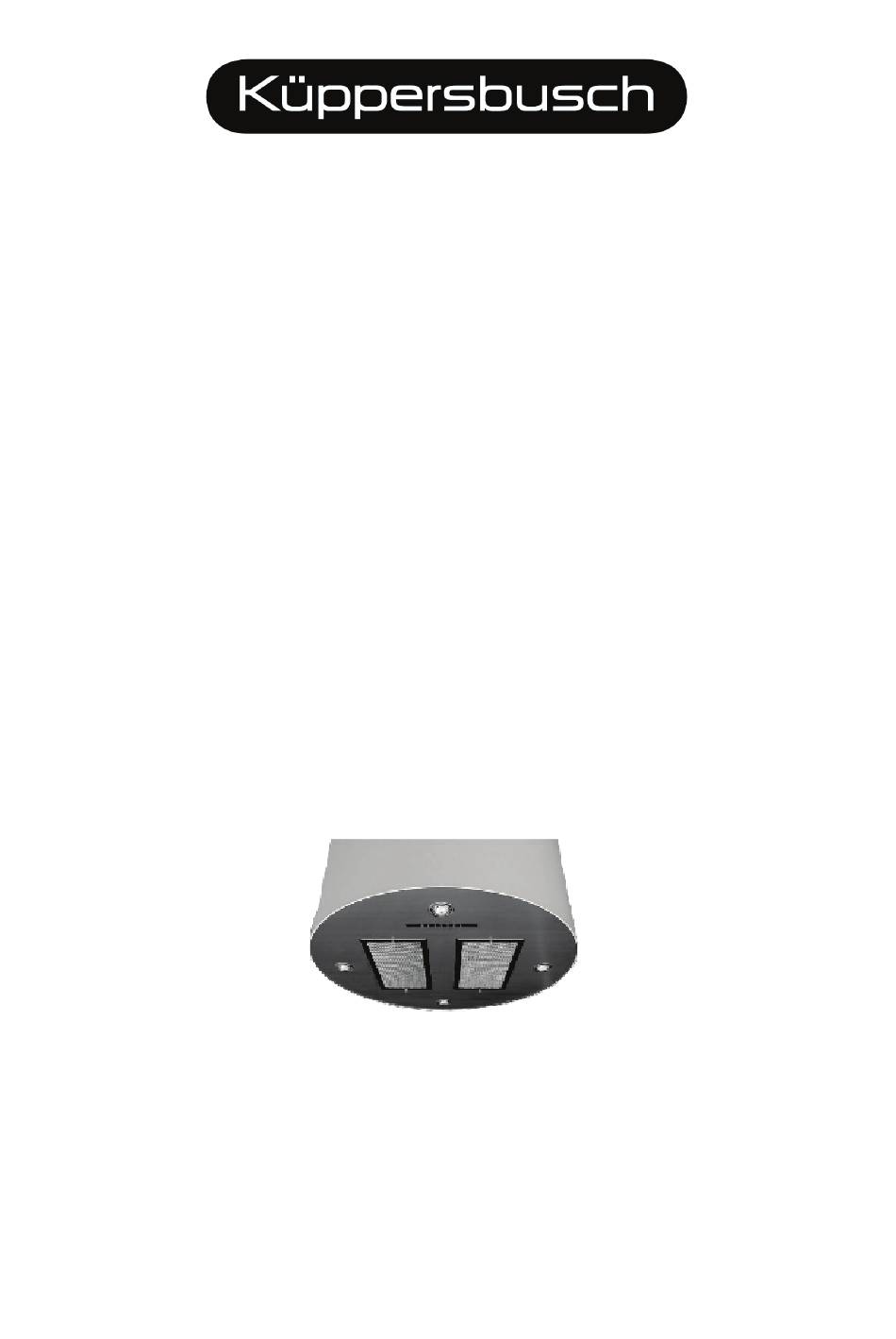

- Seite 1 Montage- und Gebrauchsanleitung IKDU 9900.0PW...
- Seite 2 Wichtige Anmerkungen Allgemein Diese Anleitung beinhaltet wichtige Informationen die berücksichtigt werden müssen, damit die Haube gefahrenlos und störungsfrei montiert werden kann. Bitte bewahren Sie diese Anleitung für einen späteren Bedarf auf. Bei der Montage der Haube beachten Sie bitte auch die Anweisungen des Kochgeräteherstellers.
- Seite 3 Anbringung über einem Holz-/Kohleofen Ofen für Festbrennstoffe Die Anbrinung der Dunsthaube über einem solchen Ofen, bei dem es zu Funkenbildung kommen kann, ist nur erlaubt, wenn der Ofen geschlossen und der Abschirmungsdeckel nicht entfernbar ist. Gasherd Der Abstand zwischen der Haube und dem Gasherd muss mindestens 750mm betragen. Sollte der Hersteller des Gasherds einen größeren Abstand empfehlen, folgen Sie bitte diesem Rat.
- Seite 4 Bedienung Die Dunsthaube hat folgende Funktionen: Funktion der Tasten: Taste 1: niedrige Stufe Taste 2: mittlere Stufe Taste 3: hohe Stufe Taste 4 Intensivstufe, nach 3 Minuten automatische Herabschaltung auf hohe Stufe. Taste 5 (Uhr): Nachlaufautomatik – Durch Drücken dieser Taste schaltet die Haube auf die Intensivstufe, nach jeweils fünf Minuten auf die nächst niedrigere, bis sie automatisch abschaltet.
- Seite 5 Fettfilter Zurücksetzen der Fettfilterreinigungsanzeige Nach Reinigung des Fettfilters kann die Anzeige wieder ausgestellt werden, in dem man fünf Sekunden Taste 7 gedrückt hält. Entnahme des Fettfilters Den Fettfilter an beiden Halterungen nach unten ziehen. Fangseil von dem Fettfilter entfernen. Achtung! Bei Wiedereinsetzen des Filters Fangseil wieder einhängen. Reinigung des Fettfilters Der Fettfilter kann in einem Geschirrspüler gereinigt werden.
- Seite 6 Kohlefilter Austausch des Kohlefilters Der Kohlefilter reinigt die Wrasen beim Kochen von Fett und Geruchsstoffen und sollte daher je nach Gebrauch alle 3 bis 6 Monate gewechselt werden. Der Kohlefilter ist unter dem Motor angebracht. Um diesen auszutauschen müssen Sie die 2 Befestigungspunkte (1) eindrücken und den Filter zu sich ziehen (siehe Foto).
- Seite 7 Beleuchtung Defekte Lampen sollten ausgetauscht werden. Vor dem Austauschen der Lampe Gerät stromlos machen (Netzstecker ziehen). Nach Betrieb bleiben die Lampen noch warm, daher warten Sie bitte mit der Entnahme bis sie abgekühlt sind. • Stromanschluss trennen • Metallring mit einem kleinen Schraubenzieher entfernen (siehe Foto 1) Achtung! Nicht die Glasabdeckung fallen lassen •...
-
Seite 8: Problembehandlung
Problembehandlung Bevor Sie unseren Kundendienst rufen, überprüfen Sie bitte die folgenden Punkte. Fehler mögliche Ursache Lösung die Haube funktioniert nicht die Haube ist nicht an den Strom Stromverbindung angeschlossen herstellen, eventuell Stecker nicht richtig eingesteckt, Stromkabel eingeklemmt die Haube reagiert nicht beim die Bedienung oder Elektronik ist Bedienung oder Elektronik Betätigen der Bedienung... - Seite 9 Montageanweisung...
- Seite 10 Montage der Küppersbusch Dunstabzugshaube IKDU 9900.OPW 1. Bestimmen Sie die Mitte der Haube über dem Kochfeld. Benutzen Sie ein Lot um die Mitte an der Decke einfacher festlegen zu können. Den Mittelpunkt der Haube an der Decke markieren. 2. Legen Sie mit Hilfe der Deckenplatte die Bohrlöcher fest. 3.
