Bedienungs-/ Montageanleitung
4. Montage
Grundsätzliches zur Montage
Die Montage Gerät, Sensor(en) und Magnet(e) sind je nach Fahrzeugart vor Ort festzulegen und dürfen
nur im Stillstand des Fahrzeugs, der Maschine erfolgen.
Die Position des(r) Sensor(en) mit Magnet(e) und dessen Anbringung an den Geräten/ Maschinen muss sorgfältig
geplant und ausgeführt werden, um eine fehlerfreie Funktion des Gerätes zu gewährleisten.

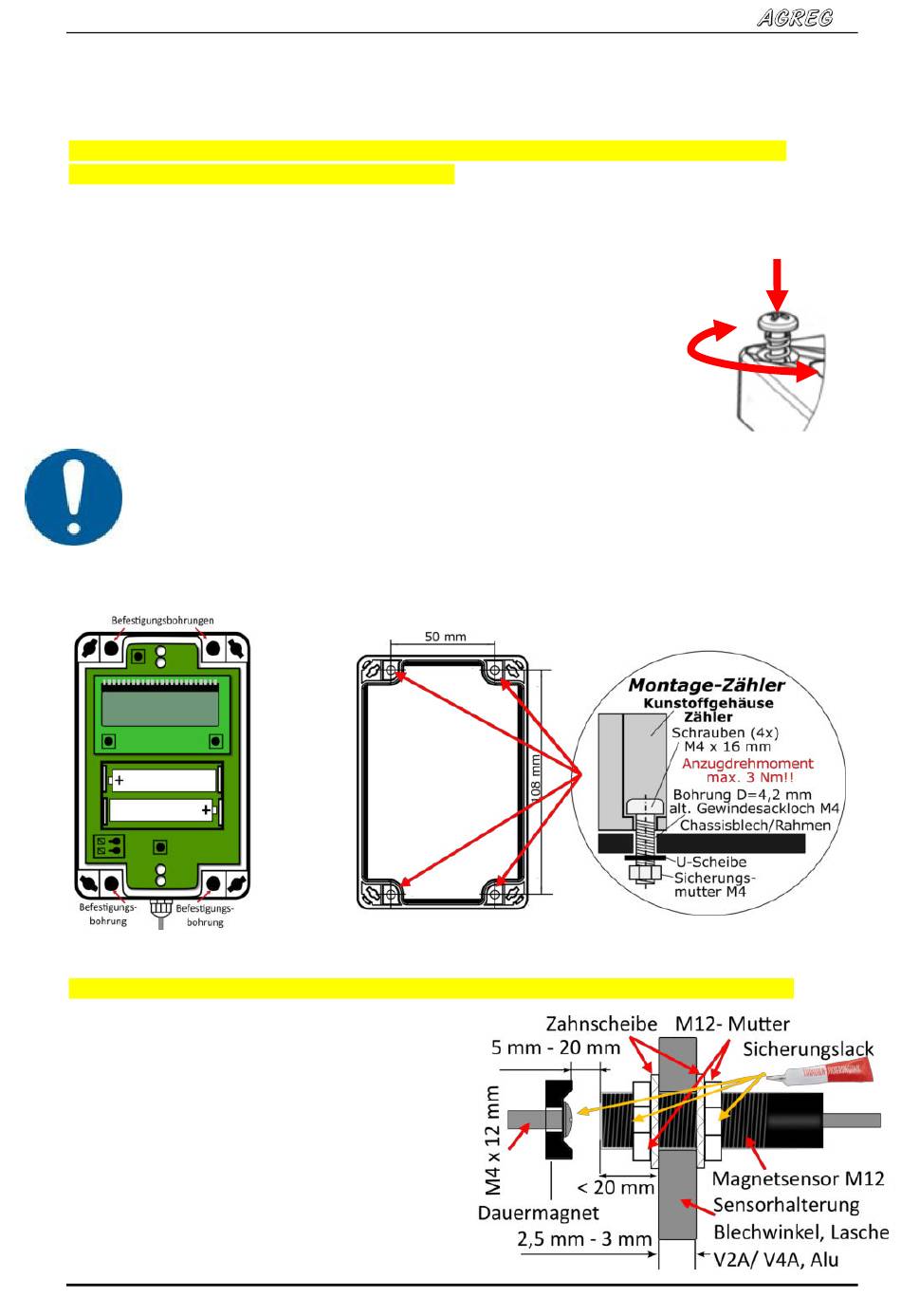

Die Montage des Multicounter FLEX_HW+ erfolgt in 2 Schritten:
4.1 Montage - Zählgerät
Zur Montage des Zählgerätes ist der Gehäusedeckel zu öffnen. Lösen Sie dazu die 4 Schrauben
am Gehäusedeckel durch Drücken und Drehen um ca. 90° (Bajonettverschluss).
Klappen Sie anschließend den Gehäusedeckel nach oben.
Montieren Sie das Zählgerät auf einer
Es sind dazu
vier Bohrungen
alternativ 4 x M4- Gewindelöcher! Dem Zählgerät liegen zur Befestigung
vier Schrauben
M4 x 16 mm
Anzugsdrehmoment für Gehäusebefestigung:
Achten Sie bei der Auswahl des Montageortes darauf, dass das Zählgerät zum Ablesen der Werte gut
zugänglich und vor mechanischen Beschädigungen geschützt ist.
Achten Sie weiterhin darauf, dass eine einfache Verbindung zwischen Zählgerät und den Sensoren
möglich ist (Durchführungen etc.).
Folgende Zeichnungen zeigen die Lage der Bohrungen, sowie deren Abstände.
4.2 Montage - Sensor(en)
Eine exakte Montage des(r) Sensor(en) ist die Voraussetzung für eine erfolgreiche und sichere Messung.
Im Folgenden werden dazu einige Hinweise gegeben.
Zur Befestigung sollte eine Halterung (Winkel, Lasche etc.)
aus nichtmagnetischem Material wie Alu, Edelstahl V2A,
V4A mit einer Stärke von
werden; magnetische Materialien verringern den
Schaltabstand Sensor- Magnet und können zu
Fehlfunktionen der Sensoren führen.
Zur Sensoraufnahme sind Bohrungen mit einem
Durchmesser = 12.5 mm
Der(die) Sensor(en) wird (werden) mit Hilfe der
beigelegten Kunststoffmuttern mit Zahnscheiben
auf der Halterung befestigt.
tragfähigen, ebenen Oberfläche.
mit einem Durchmesser von
mit
Sicherungsmuttern
verwendet
2.5 mm - 3 mm
notwendig.
Multicounter + Vibration..
notwendig;
4,2 mm
mit U-Scheiben bei.
max. 3 Nm !
AGREG GmbH, DE – 83339 Chieming
6
FLEX_HW+
