Bedienungs-/ Montageanleitung
Tages-/ Kundenzähler (Auflösung 7 Stellen + Einheit )
Gesamtzähler (Auflösung 7 Stellen + Einheit )
Anzeige – Betriebsstunden -> Gesamtzähler
Schrittweite (Inkrement)
Gesamtzähler- Nachkommastelle (nach Eingabe)
Sensor
Kabellänge Sensor(en)
3. Bedienung/ Anzeige
3.1 Bedienung
Der Multicounter FLEX_HW+ verfügt bei geöffnetem Gehäuse über 4 interne Tasten
und zusätzlich über den internen Magnetschalter
geschaltet werden kann.
Diese Taste
dient zur Aktivierung des Displays
R
(t > 4 sec.)
und zum kurzzeitigen Einschalten der Displaybeleuchtung.
Dazu wird der mitgelieferte Magnet mit Halterung ohne Druck auf den Bereich des gekennzeichneten
Bedienfeldes gelegt.
Über den Taster
kann der Mikrocontroller zurückgesetzt werden.
RST

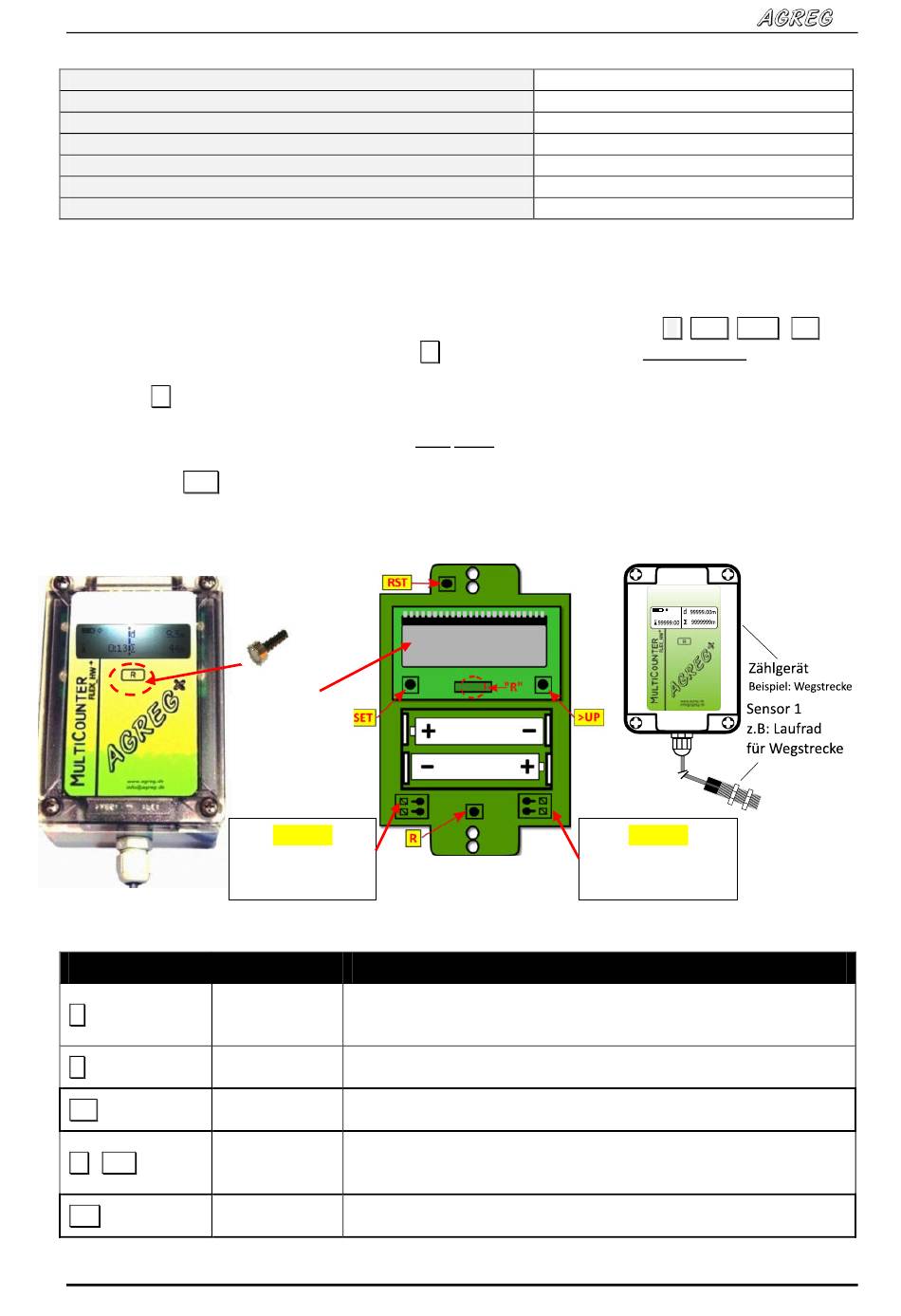

Folgende Abbildungen zeigen die Lage der Bedienelemente.
Die Funktionen der einzelnen Bedienelemente sind in der folgenden Tabelle zusammengefasst.
Bedienelemente
Betätigung
R
kürzer als 4 sec.
länger als 4 sec.
R
drücken
RST
länger als 4 sec.
R + >UP
drücken
SET
Magnet -
Auflagefläche
für „R"
Grafikdisplay
"beleuchtbar"
mittels „R"
Sensor 1
Zählimpuls
Kabellänge = 5 m
Funktion
Das Display wird, falls es sich im Standby befindet, reaktiviert.
Die Displaybeleuchtung wird eingeschaltet.
Beide Gesamtzähler werden gespeichert.
Der Tages-/ Kundenzähler wird gelöscht.
Die Displaybeleuchtung wird eingeschaltet.
Reset µC – Neustart Zähler, Gesamtzähler vorher speichern!
Tages-/ Kundenzähler wird gelöscht!
Der Initialisierungsmodus wird gestartet. Bereits in das Zählgerät
programmierte Daten werden dabei gelöscht.
Die Gesamtzählerstände bleiben erhalten.
Im Initialisierungsmodus wird die Dezimalstelle ausgewählt und nach
der Eingabe des gewünschten Wertes dieser übernommen.
Multicounter + Vibration..
z.B.: 999999.9 m
z.B. : 9999999 m
99999:00 Stunden: Minuten
0.001 .... 9.999
0,1,2,3 – Stellen
Sensor 1- drahtgebunden
5 m
, welcher mittels Magnet bei geschlossenem Gehäuse
R
zur Rückstellung des Tages-/ Kundenzählers
(t < 4 sec.),
4
FLEX_HW+
R
SET
>UP
Sensor 2
Optional: Freigabe
Kabellänge = 5 m
AGREG GmbH, DE – 83339 Chieming
