Aufstellen und Anschließen
Türanschlagwechsel

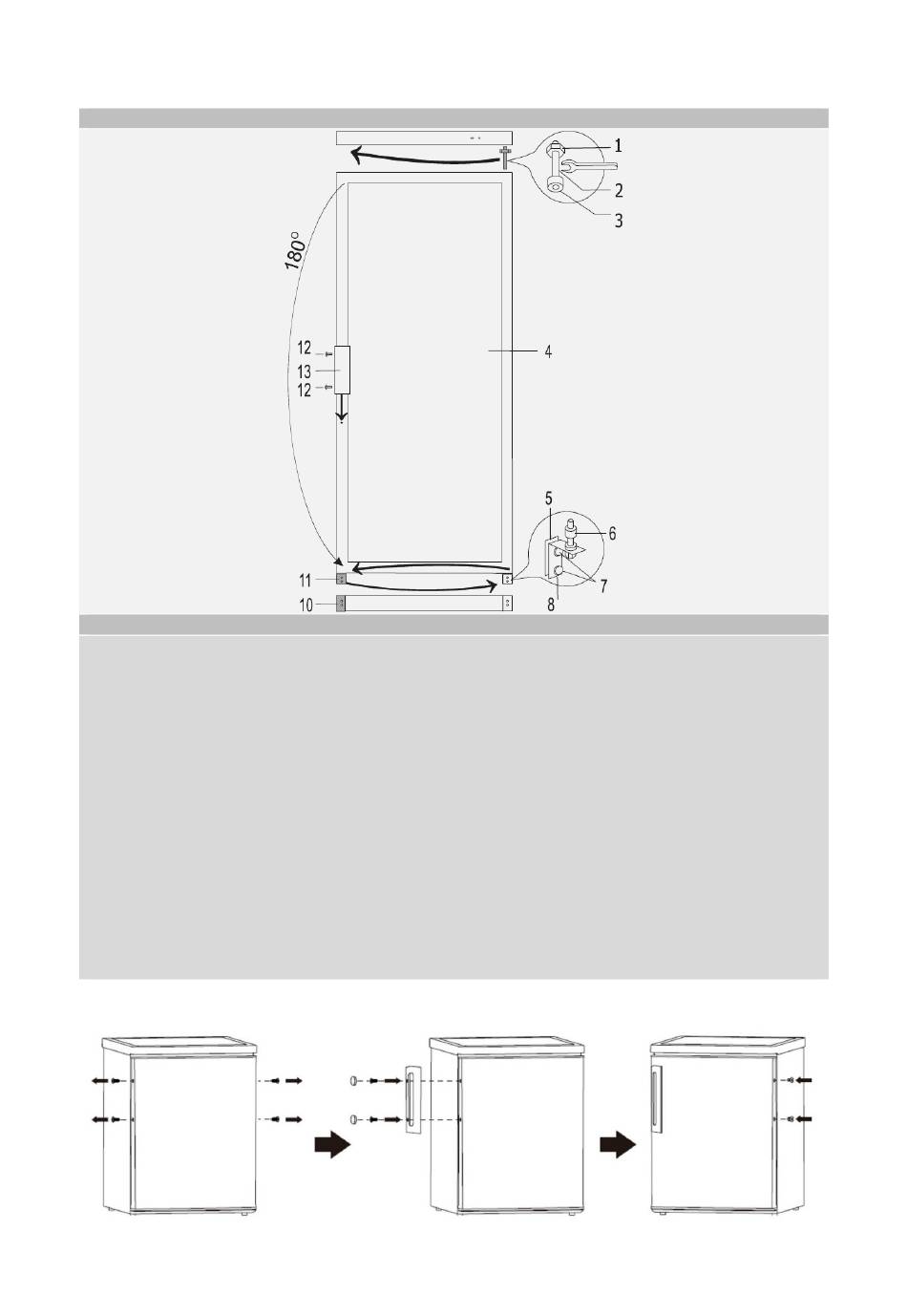

1. Die zwei Schrauben (7) abschrauben und die untere Scharnierhalter (8)
zusammen mit dem Scheibensatz (6) auf dem Lagerzapfen und Dichtungssatz
(5) abnehmen.
2. Die zwei Schrauben (7) abschrauben und den Scharnierhalter (11) abnehmen.
Die Tür (4) abheben.
3. Aus dem oberen Scharnierhalter den Lagerzapfen (2) zusammen mit der Mutter
(1) und den Scheiben (3) ausschrauben und den ganzen Satz auf der
Gegenseite der Tür festmontieren.
4. Zuerst die Tür um 180 º drehen, dann den oberen Lagerzapfen in die Tür
einschieben und die Tür aufhängen. Die Befestigungsschrauben (12) aus der
Tür abschrauben, die Türgriffe (13) entfernen. Die Griffe auf der Gegenseite
montieren. Schraubenlöcher mit den Spreizstiften verschließen.
5. Die Platte (10) bleibt in ihrer Position.
6. Zuerst den Lagerzapfen in die Tür einschieben, dann den unteren
Scharnierhalter (8) zusammen mit dem Scheiben- und Dichtungssatz auf der
Gegenseite des Gerätes festmontieren.
7. Den Scharnierhalter (11) auf der Gegenseite des Gerätes befestigen.
Türgriffmontage (modellabhängig)
