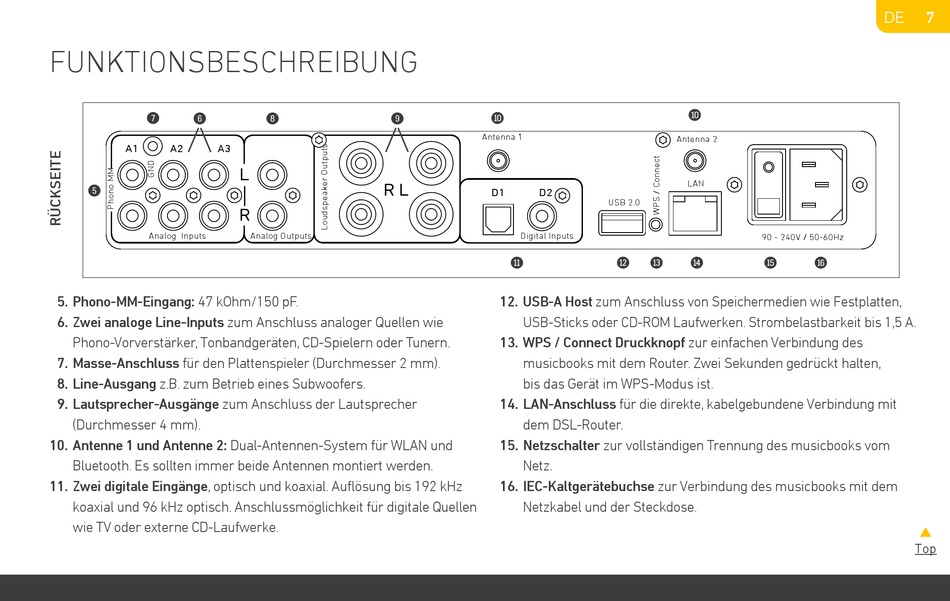

FUNKTIONSBESCHREIBUNG
7
6
A1
A2
A3
5
Analog Inputs
5. Phono-MM-Eingang: 47 kOhm/150 pF.
6. Zwei analoge Line-Inputs zum Anschluss analoger Quellen wie
Phono-Vorverstärker, Tonbandgeräten, CD-Spielern oder Tunern.
7. Masse-Anschluss für den Plattenspieler (Durchmesser 2 mm).
8. Line-Ausgang z.B. zum Betrieb eines Subwoofers.
9. Lautsprecher-Ausgänge zum Anschluss der Lautsprecher
(Durchmesser 4 mm).
10. Antenne 1 und Antenne 2: Dual-Antennen-System für WLAN und
Bluetooth. Es sollten immer beide Antennen montiert werden.
11. Zwei digitale Eingänge, optisch und koaxial. Auflösung bis 192 kHz
koaxial und 96 kHz optisch. Anschlussmöglichkeit für digitale Quellen
wie TV oder externe CD-Laufwerke.
8
9
L
R
L
R
Analog Outputs
q
Antenna 1
D1
D2
USB 2.0
Digital Inputs
w
e
r
12. USB-A Host zum Anschluss von Speichermedien wie Festplatten,
USB-Sticks oder CD-ROM Laufwerken. Strombelastbarkeit bis 1,5 A.
13. WPS / Connect Druckknopf zur einfachen Verbindung des
musicbooks mit dem Router. Zwei Sekunden gedrückt halten,
bis das Gerät im WPS-Modus ist.
14. LAN-Anschluss für die direkte, kabelgebundene Verbindung mit
dem DSL-Router.
15. Netzschalter zur vollständigen Trennung des musicbooks vom
Netz.
16. IEC-Kaltgerätebuchse zur Verbindung des musicbooks mit dem
Netzkabel und der Steckdose.
q
Antenna 2
LAN
90 - 240V / 50-60Hz
t
y
u
DE
7
Top
