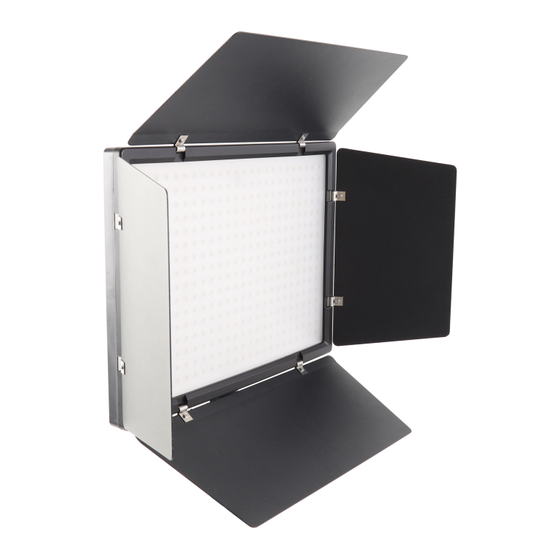

- Seite 1 VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 11.02.2022, ID: 517827...
-
Seite 3: Inhaltsverzeichnis
1.1 Weitere Informationen........................6 1.2 Darstellungsmittel..........................7 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................10 Leistungsmerkmale..........................14 Installation..............................15 4.1 Umgang mit Lithium-Batterien....................19 Anschlüsse und Bedienelemente....................21 Technische Daten............................ 26 Reinigung..............................29 Umweltschutz............................30 VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer... - Seite 4 VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer...
-
Seite 5: Allgemeine Hinweise
Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer... -
Seite 6: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni‐ Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer... -
Seite 7: Darstellungsmittel
Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer... -
Seite 8: Bedeutung
Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher optischer Strahlung. VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer... - Seite 9 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer...
-
Seite 10: Sicherheitshinweise
Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. Verlängern Sie die Lebensdauer des Geräts durch regelmäßige Betriebspausen und indem Sie häufiges Ein- und Ausschalten vermeiden. Das Gerät ist nicht für den Dauerbetrieb geeignet. VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer... - Seite 11 Beachten Sie die Hinweise zum sachgemäßen Umgang mit Lithium-Batterien im vorliegenden Abschnitt. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer...
- Seite 12 Schaden am Gerät und zu Verletzungen des Benutzers führen. Wenn Gewitter aufziehen oder wenn Sie das Gerät längere Zeit nicht benutzen wollen, trennen Sie es vom Netz, um die Gefahr eines elektrischen Schlags oder eines Brands zu verringern. VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer...
- Seite 13 Einsetzen der Batterien oder Akkus auf die richtige Polarität. HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen. Entfernen Sie die Batterien oder Akkus aus dem Gerät, wenn es längere Zeit nicht verwendet wird. VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer...
-
Seite 14: Leistungsmerkmale
Technologisch bedingt verringert sich die Lichtleistung von LEDs im Laufe ihrer Lebensdauer. Dieser Effekt steigt mit höherer Betriebstemperatur. Sie können die Nutzungsdauer der Leuchtmittel verlängern, indem Sie für ausreichende Belüftung sorgen und die LEDs mit mög‐ lichst niedriger Helligkeit betreiben. VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer... -
Seite 15: Installation
Gebrauchs muss immer auf einer festen Oberfläche oder an einem dafür zugelassenen Träger erfolgen. Arbeiten Sie immer von einer stabilen Plattform aus, wenn Sie das Gerät installieren, bewegen oder Wartungsarbeiten daran durchführen. Dabei muss der Bereich unterhalb des Geräts abgesperrt sein. VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer... - Seite 16 Lichtaustritt nicht beeinträchtigen. HINWEIS! Überhitzungsgefahr Der Abstand zwischen der Lichtquelle und der beleuchteten Fläche muss größer als 1,5 m sein. Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer...
-
Seite 17: Infrarot-Empfänger Für Die Fernbedienung
Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. Infrarot-Empfänger für die Fern‐ Der Infrarot-Empfänger für die Signale der Fernbedienung befindet sich auf der Vorderseite bedienung zwischen den LEDs. Achten Sie darauf, dass er nicht verdeckt wird. VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer... -
Seite 18: Batterie In Die Fernbedienung Einlegen
Fernbedienung, bis er einrastet. Beim Versand ist die Batterie bereits in die Fernbedienung eingelegt und durch eine transpa‐ rente Kunststofffolie vor Entladung geschützt. Entfernen Sie die Kunststofffolie vor der ersten Benutzung. VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer... -
Seite 19: Umgang Mit Lithium-Batterien
öffnen. Bei Beschädigung des Batteriegehäuses können geringe Mengen Elektrolyt austreten. In diesem Fall die Lithium-Batterie luftdicht verpacken und Elektrolytspuren mit saugfähigem Papier aufnehmen, dabei Gummihandschuhe tragen. Untergrund und Hände mit kaltem Wasser reinigen. VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer... - Seite 20 Nehmen Sie Lithium-Batterien vor der Entsorgung aus dem Gerät. Schützen Sie gebrauchte Lithium-Batterien vor Kurzschluss, beispielsweise durch Abkleben der Pole mit Klebeband. Brennende Lithium-Batterien dürfen nur mit Pulverlöschern bzw. mit anderen geeigneten Löschmitteln gelöscht werden. VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer...
-
Seite 21: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente ö ö BRIGHTNESS USB OUT COLOR TEMP BATTERY BATTERY POWER IN & VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer... - Seite 22 Regler zum Einstellen der Helligkeit 6 [USB OUT] USB-Anschluss zum Laden von Smartphones oder weiterer Geräte mit 5 V-Spannungsversorgung 7 [POWER IN] Anschlussbuchse für das 15-V-Steckernetzteil zur Spannungsversorgung 8 [COLOR TEMP] Regler zum Einstellen der Farbtemperatur VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer...
-
Seite 23: Fernbedienung
Anschlüsse und Bedienelemente Fernbedienung DOWN 3200 3400 3600 4000 4500 5000 5200 5600 VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer... - Seite 24 11 [CW] Taste zum Auswählen der kaltweißen LEDs Taste zum Erhöhen der Helligkeit Taste zum Verringern der Helligkeit 13 [CCT UP] Taste zum Erhöhen der Farbtemperatur [CCT DOWN] Taste zum Verringern der Farbtemperatur VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer...
- Seite 25 Anschlüsse und Bedienelemente 14 [3200]/[3400]/[3600]/[4000]/[4500]/[5000]/[5200]/[5600] Tasten zum direkten Auswählen einer Farbtemperatur 15 [W]/[R]/[G]/[B] Ohne Funktion VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer...
-
Seite 26: Technische Daten
Spannungsversorgung Anschlussbuchse für Steckernetzteil Leistungsaufnahme 24 W Spannungsversorgung Steckernetzteil, 100 - 240 V 50/60 Hz Betriebsspannung 15 V / 3 A , Plus am Innenleiter 60 mm Batterie Fernbedienung Alkaline LR44, 1,5 V VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer... - Seite 27 Stativ Abmessungen (B × H × T), 280 mm × 200 mm × 60 mm ohne Flügeltore Gewicht 1,5 kg Umgebungsbedin‐ Temperaturbereich 0 °C…40 °C gungen relative Luftfeuchte 20 %…80 % (nicht kondensierend) VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer...
- Seite 28 Technische Daten Weitere Informationen Bauform LED-Panel Gehäusefarbe schwarz nein Fernbedienung Lüfterlos Optik Diffusions Filter Aufnahme 1/4-Zoll-Innengewinde Stativ inklusive nein Lichtformer/Softbox nicht möglich Akku optional Koffer/Tasche inklusive nein Stangenbedienbar nein VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer...
-
Seite 29: Reinigung
Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. 280122). Trocknen Sie die Teile immer gründlich ab. VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer... -
Seite 30: Umweltschutz
Lithium-Batterien vor der Entsorgung aus dem Gerät. Schützen Sie gebrauchte Lithium- Batterien vor Kurzschluss, beispielsweise durch Abkleben der Pole mit Klebeband. Fest ver‐ baute Lithium-Batterien sind zusammen mit dem Gerät zu entsorgen. Erkundigen Sie sich bitte nach einer entsprechenden Annahmestelle. VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer... - Seite 31 Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer...
- Seite 32 Notizen VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer...
- Seite 33 Notizen VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer...
- Seite 34 Notizen VP-m40 NP-F Mobile Video BiLight Panel LED-scheinwerfer...
- Seite 36 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
