DIE RECHTE TÜR (III)

Zwei Zahnräder werden an der Türverkleidung angebracht. Die beiden Fenster werden erst mit der

folgenden Bauanleitung benötigt, in der der Zusammenbau der rechten Tür abgeschlossen wird.

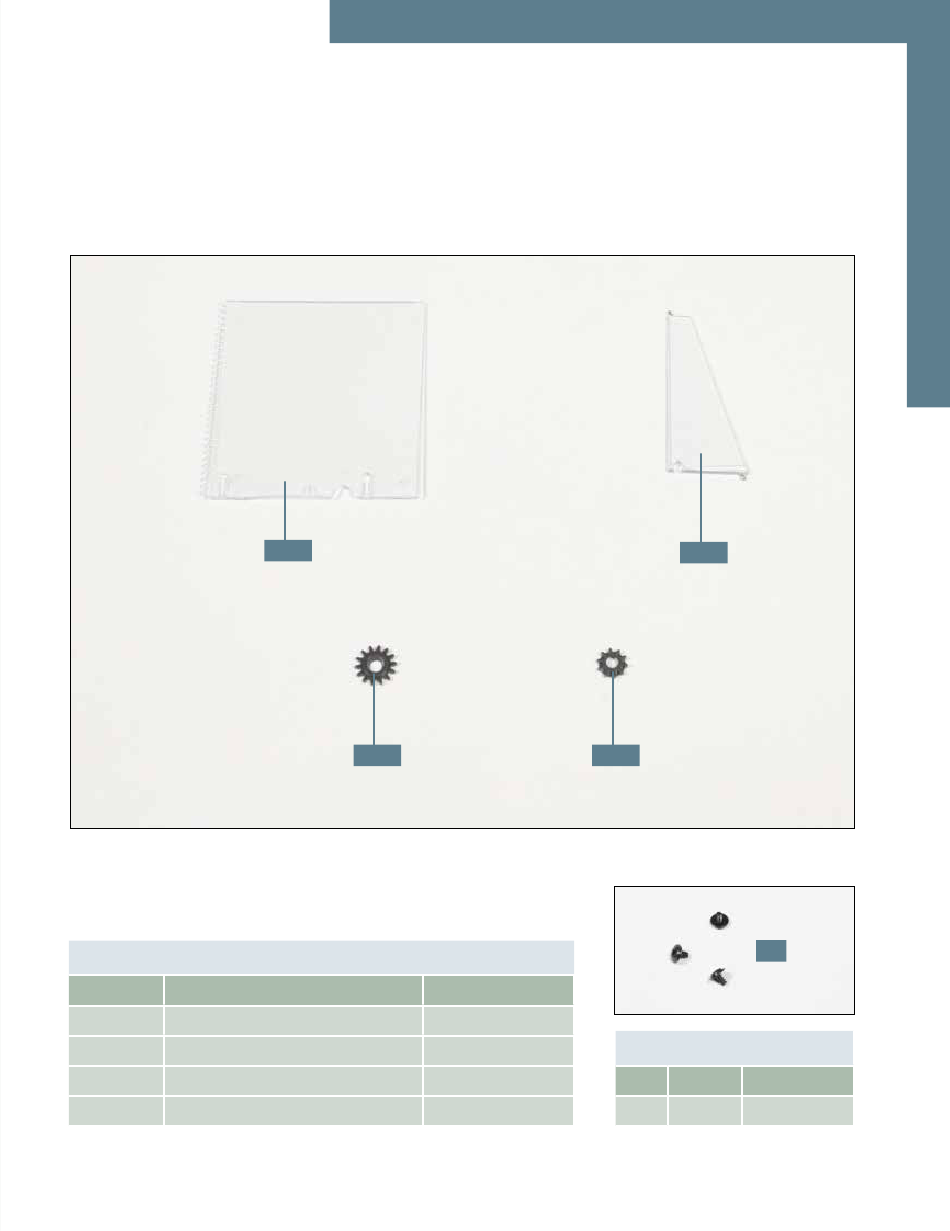

Ihre Bauteile im Überblick

Teilenummer

100A

Fensterscheibe

100B

Drehfenster

100C

100D

100A

100C

Name

Zahnrad

100D

Material

SAN

ABS

Typ

ABS

100B

Schrauben

Anzahl

Abmessungen

2+1

1,7 x 3 x 5 mm

Seite 1 DIE RECHTE TÜR (III) Zwei Zahnräder werden an der Türverkleidung angebracht. Die beiden Fenster werden erst mit der folgenden Bauanleitung benötigt, in der der Zusammenbau der rechten Tür abgeschlossen wird. 100A 100B 100C 100D Ihre Bauteile im Überblick Teilenummer Name Material 100A Fensterscheibe...
Seite 2 SCHRITT 1 // ANBRINGEN DER BEIDEN ZAHNRÄDER Legen Sie die Türinnenverkleidung mit der Außenseite nach oben auf Ihre Arbeitsplatte� Platzieren Sie das Zahnrad 100C und eine Schraube daneben� 100C Nehmen Sie das Zahnrad 100C platzieren Sie es auf dem abgebildeten Zapfen der Türverkleidung 99A�...
Seite 3 Bauanleitung Legen Sie eine weitere Schraube bereit� Nehmen Sie das Zahnrad 100D platzieren Sie es auf dem benachbarten Zapfen der Türverkleidung 99A� Seine Zähne greifen in die des Zahnrads 100C� 100D 100C Befestigen Sie das Zahnrad 100D der Schraube an der Türverkleidung 99A�...
