DIE PRITSCHENHYDRAULIK
Der Hydraulikzylinder wird in eine Halterung eingesetzt und mithilfe von zwei Laschen an dieser
befestigt. Der Zylinder ist somit drehbar in der Halterung gelagert.
68A
68B
68C
AM

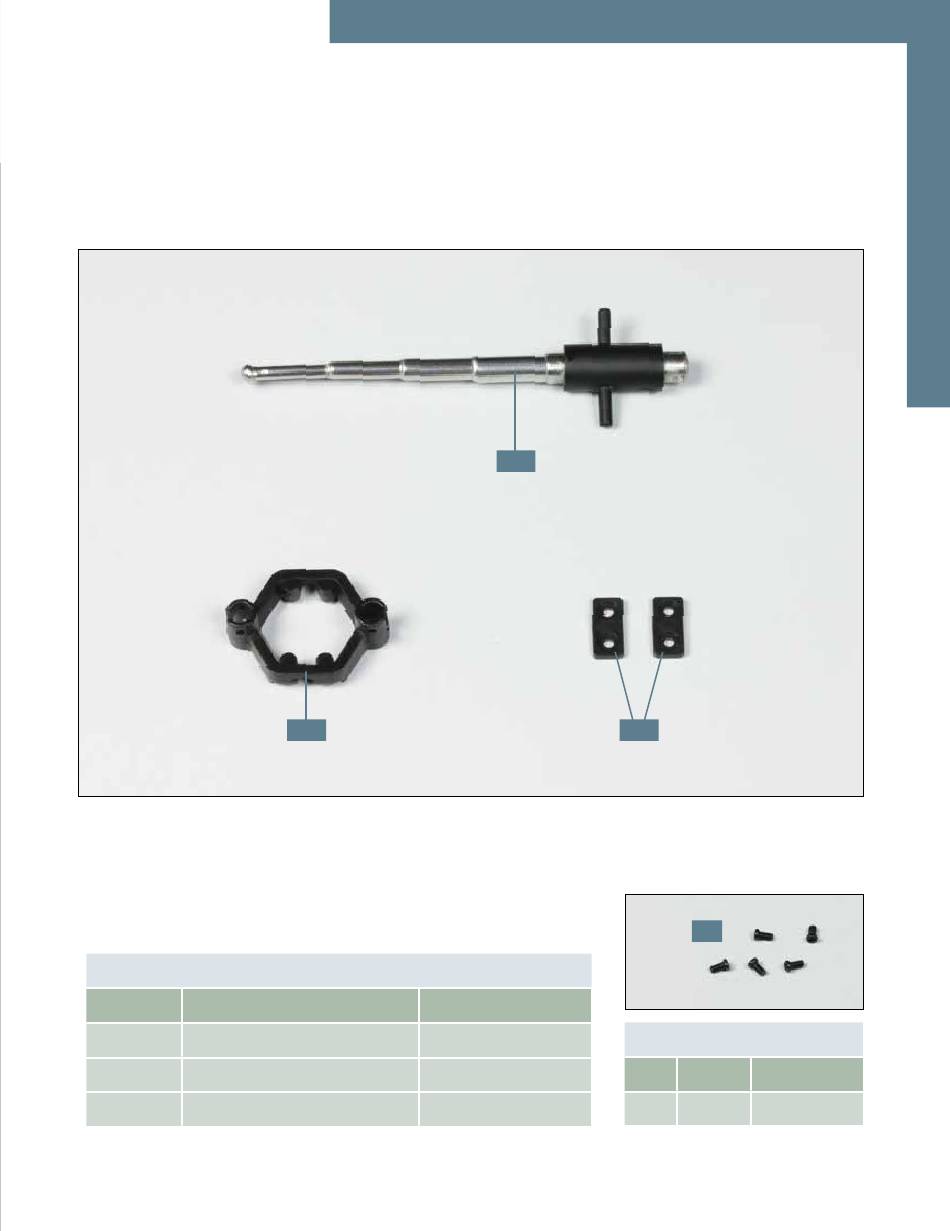

Ihre Bauteile im Überblick
Teilenummer
Name
Material
Schrauben
68A
Hydraulikzylinder
Zink-Druckguss/Bronze
68B
Halterung
Zink-Druckguss
Typ
Anzahl
Abmessungen
68C
zwei Laschen
ABS
AM
4+1
2,0 x 4 mm
3
