DER BEIFAHRERSITZ (I)
Der Zusammenbau des Beifahrersitzes beginnt: Das Sitzkissen wird mit dem Sitz verbunden, dieser
am Sitzgestell befestigt. Zum Schluss wird die Werkzeugkiste aufgesetzt.

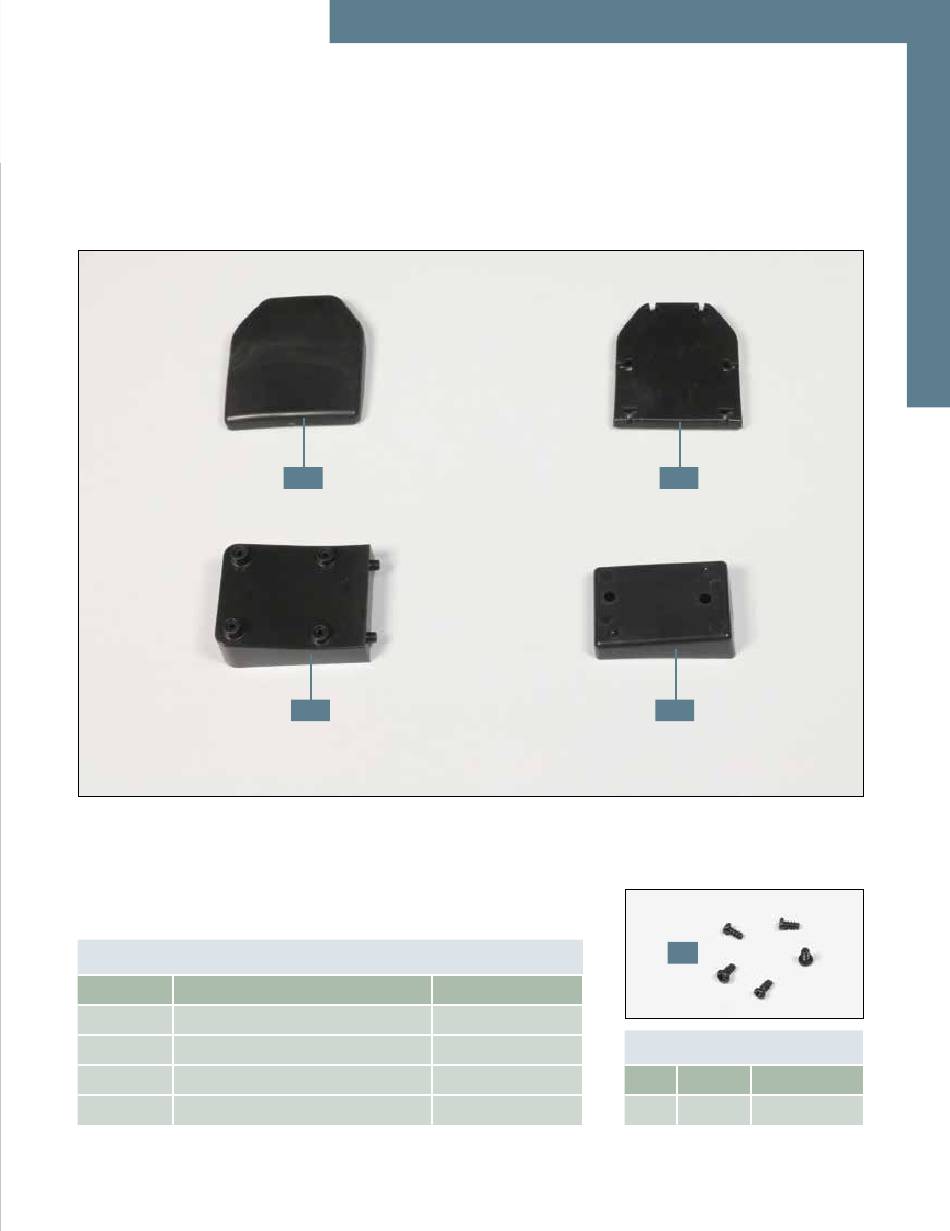

Ihre Bauteile im Überblick
Teilenummer
83A
83B
83C
83D
Werkzeugkiste
83A
83C
Name
Sitzkissen
Sitz
Sitzgestell
83D
Material
TPR
ABS
ABS
Typ
ABS
FP
83B
FP
Schrauben
Anzahl
Abmessungen
4+1
2,0 x 4 mm
3
