ERSTER VORDERRADKOTFLÜGEL
Der Kotschutz wird am linken Vorderradkotflügel angebracht. Anschließend wird der Kotflügel auf

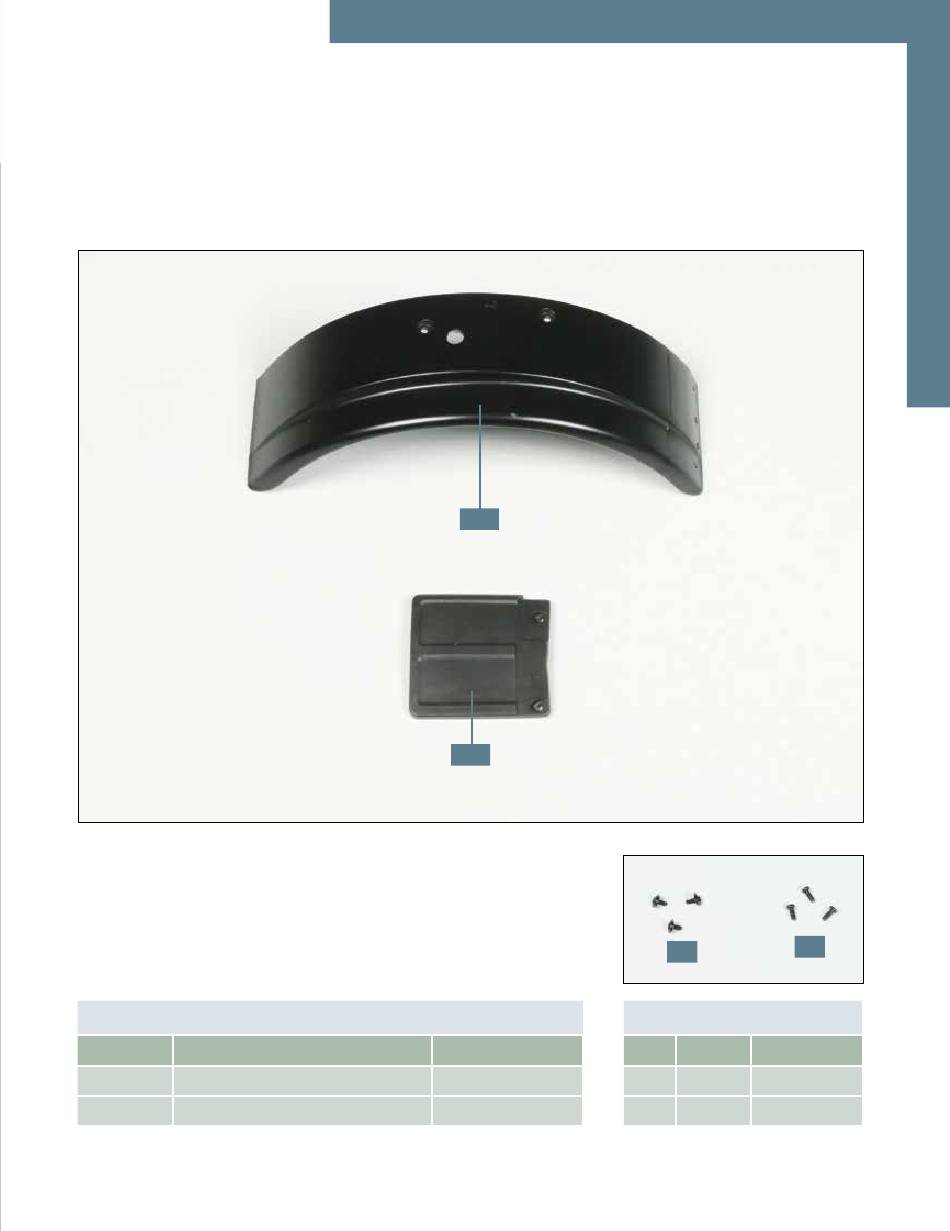

Ihre Bauteile im Überblick
Teilenummer
91A
linker Vorderradkotflügel
91B
linker Kotschutz
der linken Seite des Kabinenbodens befestigt.
91B
Name
91A
Material
Typ
Zink
KM
TPR
BP
BP
KM
Schrauben
Anzahl
Abmessungen
2+1
1,7 x 4 x 5 mm
2+1
2,0 x 5 mm
3
