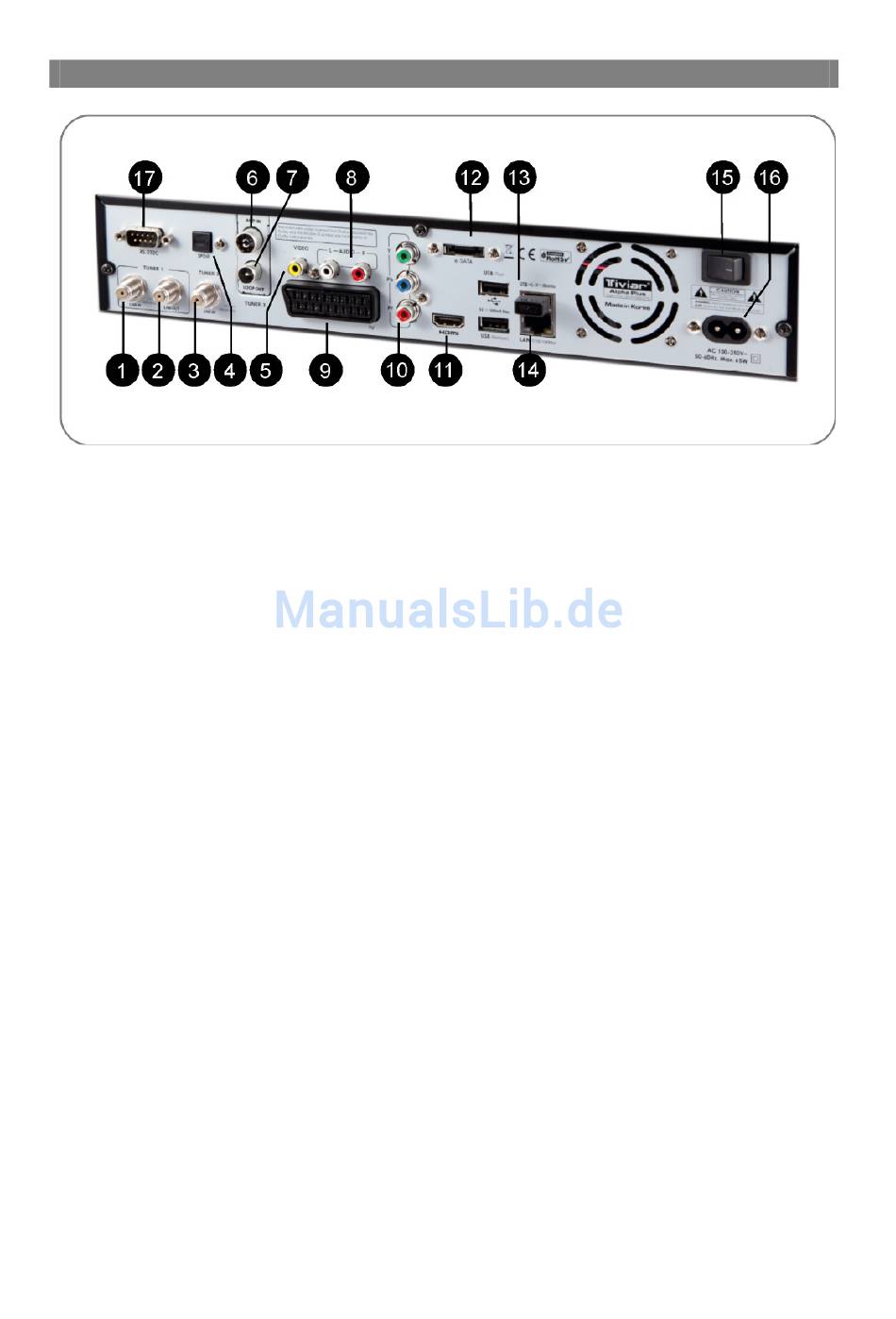

Beschreibung der Geräterückseite
1 LNB-EIN
Anschluss an die Antennenanlage. Auf diesem LNB Eingang liegt eine
Versorgungsspannung zum LNB. Verbindungen an diesem Anschluss sollten
ausschließlich bei Netztrennung des Gerätes vorgenommen werden. Dieser
Eingang wird generell belegt wenn nur ein Antennenkabel (Anschluss)
vorhanden ist. In diesem Fall verwenden Sie bitte das beiliegende
Durchschleifkabel (Loopkabel) um den Ausgang (2) mit dem Eingang (3) des
zweiten Tuner zu verbinden.
2 AUS
Das Signal des Antenneneingangs kann über diesen Anschluss auf einen
weiteren Receiver oder bei Durchschleifbetrieb bei nur einer vorhandenen
Antennenleitung auf den zweiten Tuner (2) durchgeleitet werden.
3 LNB-EIN 2
Anschluss an die Antennenanlage entweder von der zweiten vorhandenen
Antennenleitung oder im Durchschleifbetrieb vom ersten Tuner. (2)
4 S/PDIF
Digitaler Audio-Ausgang optisch (AC3).
5 VIDEO
Video Anschluss analog.
6 Ant. Ein
Anschluß für DVB-T oder Kabelanschluss.
7 Ant. Aus
Ausgang für DVB-T oder Kabelanschluss.
8 Analoger Audio-Anschluss
Analoger Audio-Anschluss, rechts und links.
